Dach

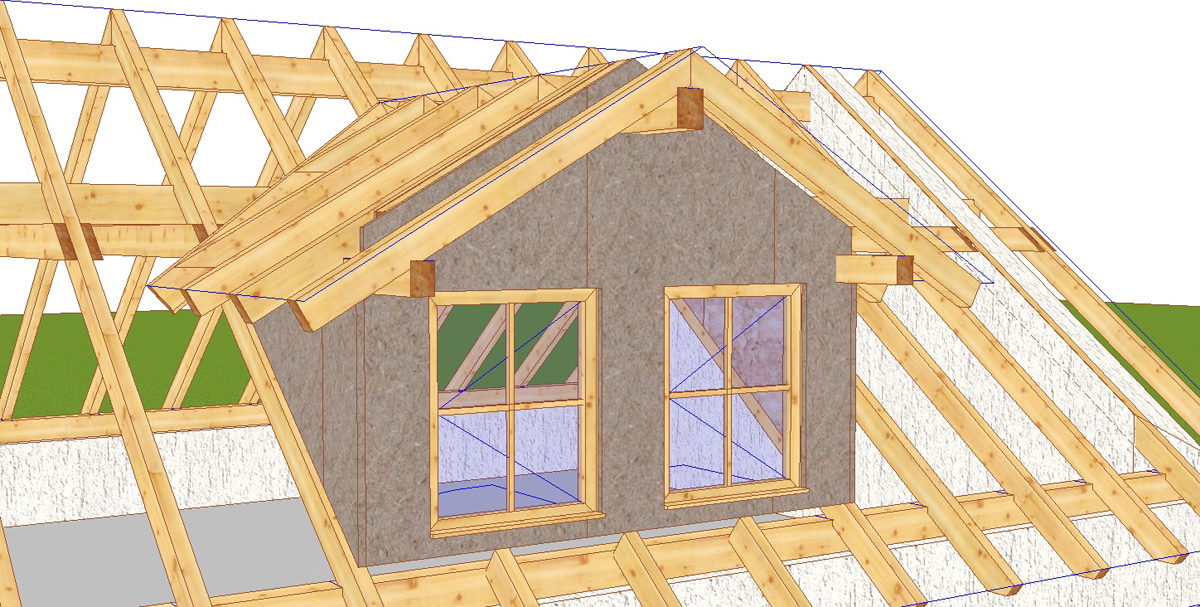

  • Gaubendialoganpassungen:
    • Es können nun direkt im Dialog eine HRB-Wand gesetzt werden. Diese verschneiden sich anhand des vorgegebenen Ecksystems
    • Optionales Anschneiden der Wände auf das Hauptdach und auch ans Gaubendach ermöglicht
    • Bei der Frontwand können optional ein oder zwei Fenster gesetzt werden. Die Breite der Gaube kann an die Fenster gekoppelt werden

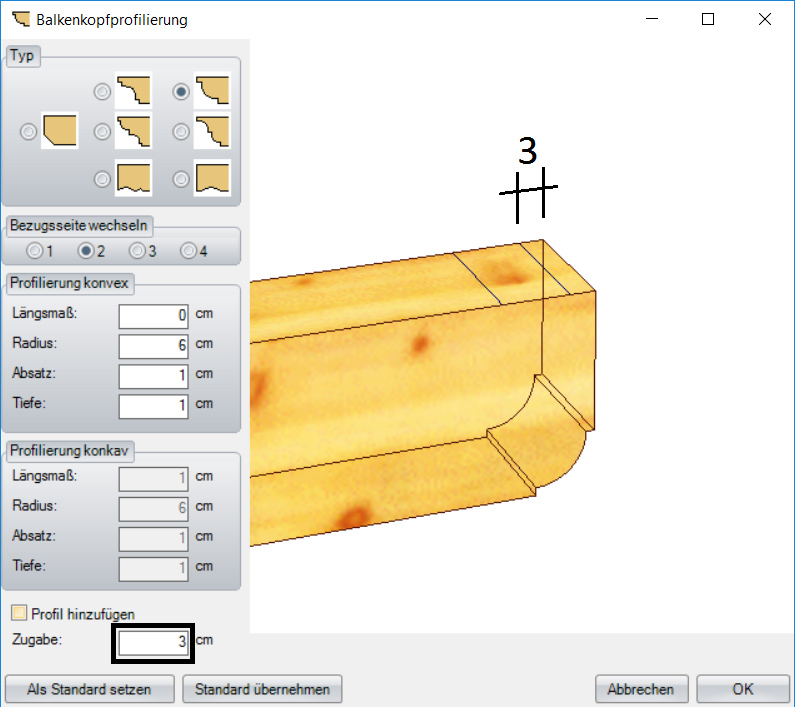

  • Balkenkopfprofilierung um die Möglichkeit einer Zugabe für den Abschnitt erweitert. Somit spart man sind ein vorheriges verlängern/verkürzen und ermöglicht ein detaillierteres Setzen bei Pfettenaufdopplern

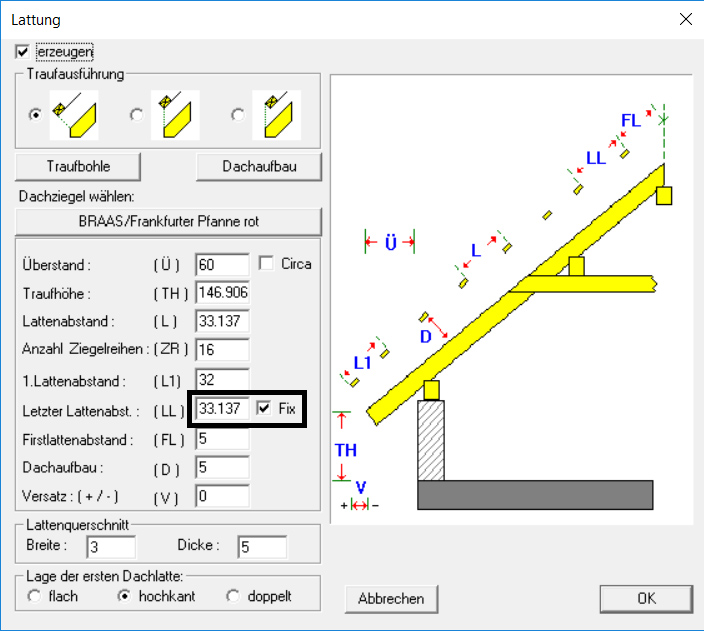

  • Letzte Lattenteilung mit der Option „Fix“ versehen. Damit kann die letzte Latte in die Teilungsberechnung einbezogen werden

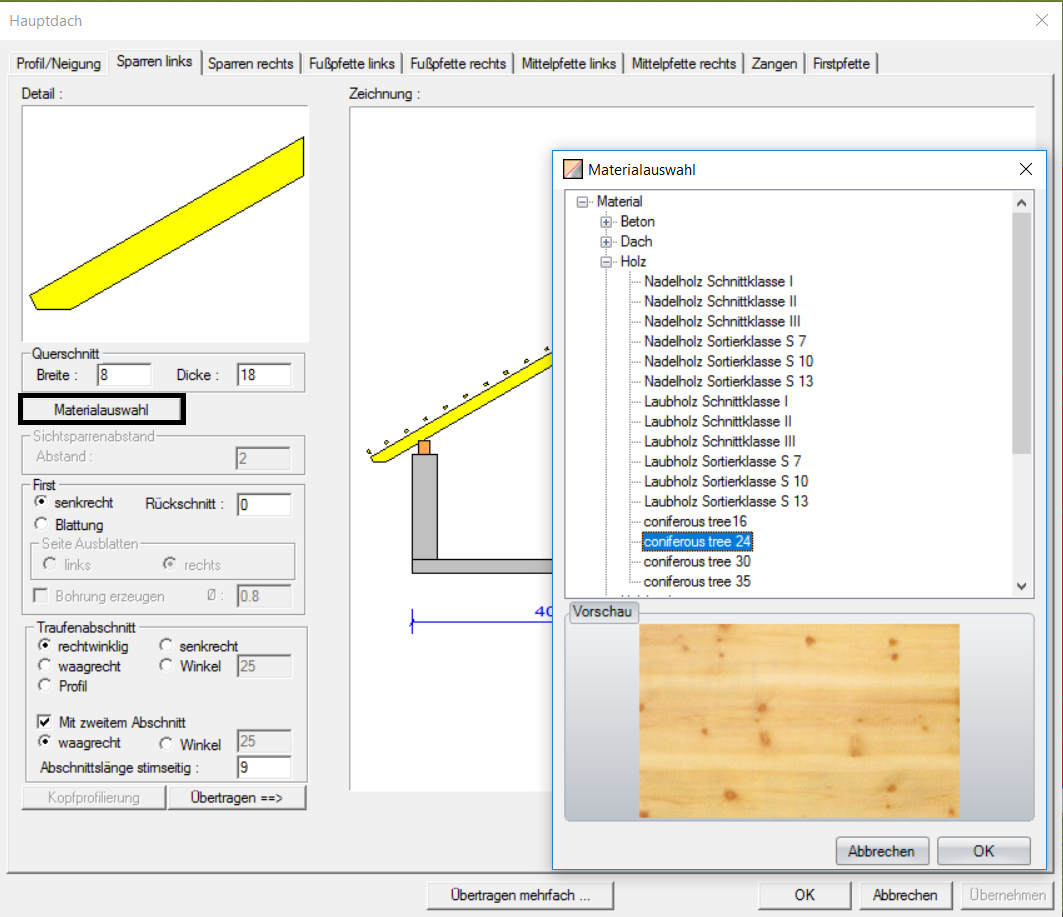

  • Materialeinstellung für Sparren direkt im Profildialog ermöglicht - wie bei den Pfetten
  • Zangenbohrung Zange/Pfette um Option erweitert, dass nur die Zange gebohrt wird

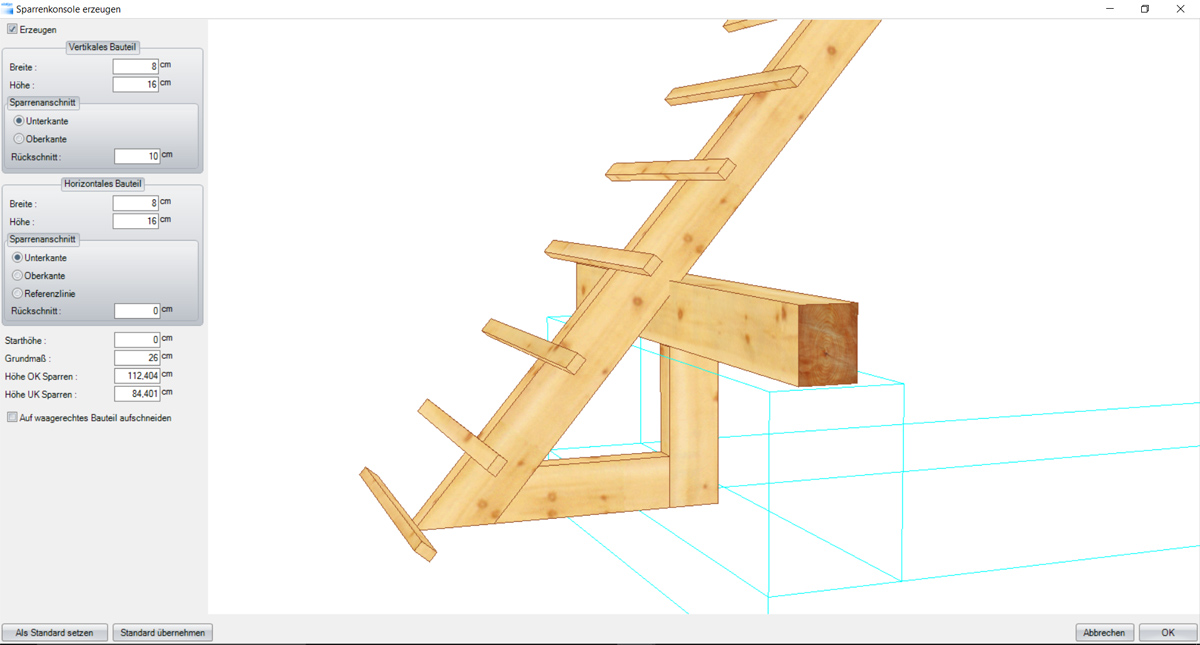

  • Erzeugen von Sparrenkonsolen über einen Nachlauf ermöglicht. Ändert sich im Profil die Neigung oder ähnlich, wird die bestehende Konsole automatisch nachgerechnet

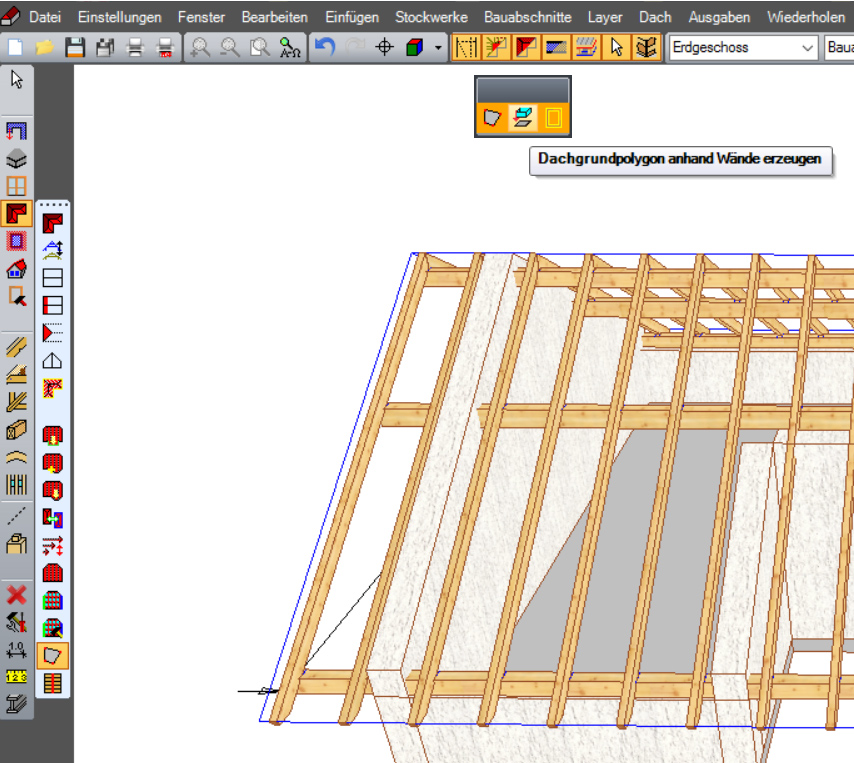

  • Dachgrundpolygon kann nun auch anhand der Wände automatisch erzeugt werden. Die Kanten werden anhand der Traufen mit Typen belegt
  • Die Kantentypen des Dachgrundpolygons (Traufe/Ortgang) sind nun nachträglich änderbar
  • Für das Dachgrundpolygon funktionieren nun auch die allgemeinen Polygonbearbeitungen

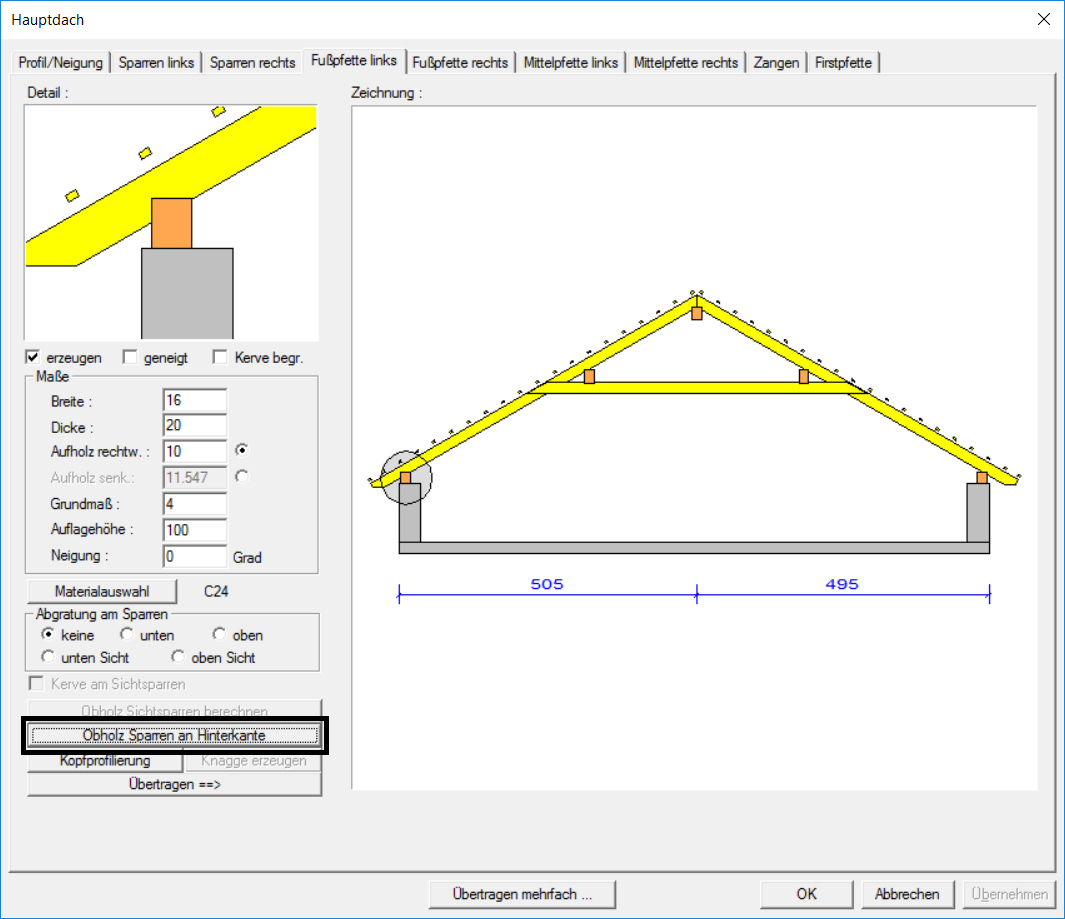

  • Button zur Berechnung des Obholzes an der Hinterkante der Pfette im Profildialog eingefügt
  • Die Auflagehöhe der Kehlbohle kann jetzt Werte direkt aus dem Dachaufbau holen (OK Lattung, UK Konterlattung, OK Konterlattung)
  • Dachausmittlungsflächen verschmelzen: Automatische Verschneidung/Verziehung der Massendachflächen eingebaut, wenn diese schon vorhanden sind
  • Auflagerbohle für Rundgaube ermöglicht
  • Vertikal in Ebene angepasst, dass nun der Grundwinkel dargestellt wird. Danach wird das Bauteil wieder in die Ebene gedreht. Diese Funktion vereinfacht das Eindrehen von steigenden Pfetten. Durch diese Anpassung bleibt die Pfette nun vertikal liegend

Wand

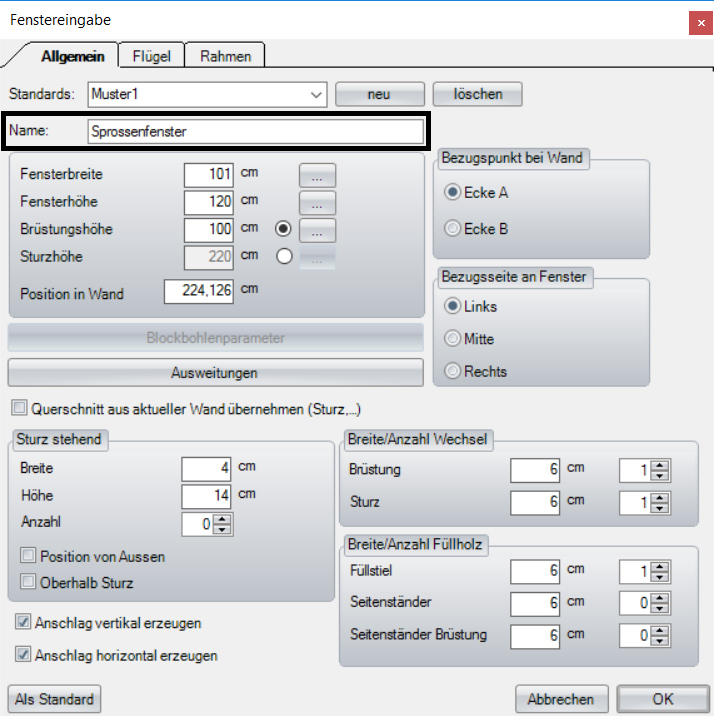

  • Bei Fenster und Türen kann zu jedem Fenster ein Name vergeben werden. Dieser wird dann als Typ in der Liste angezeigt
  • Ausrichtung Steckdosen erweitert um „mittig vertikal“, und „mittig horizontal“
  • Bei Fenster/Türen und Wände kann jetzt bei den Ausweitungen festgelegt werden, ob ein Freistich erzeugt werden soll oder nicht. Dieser ist für die Übergabe zur Weinmann Nagelbrücke gedacht
  • Die Schichtendefinition einer bestehenden Wand kann jetzt zu dem Schichtendefinitionskatalog hinzugefügt werden
  • Fenster/Türen Visualisierung erweitert

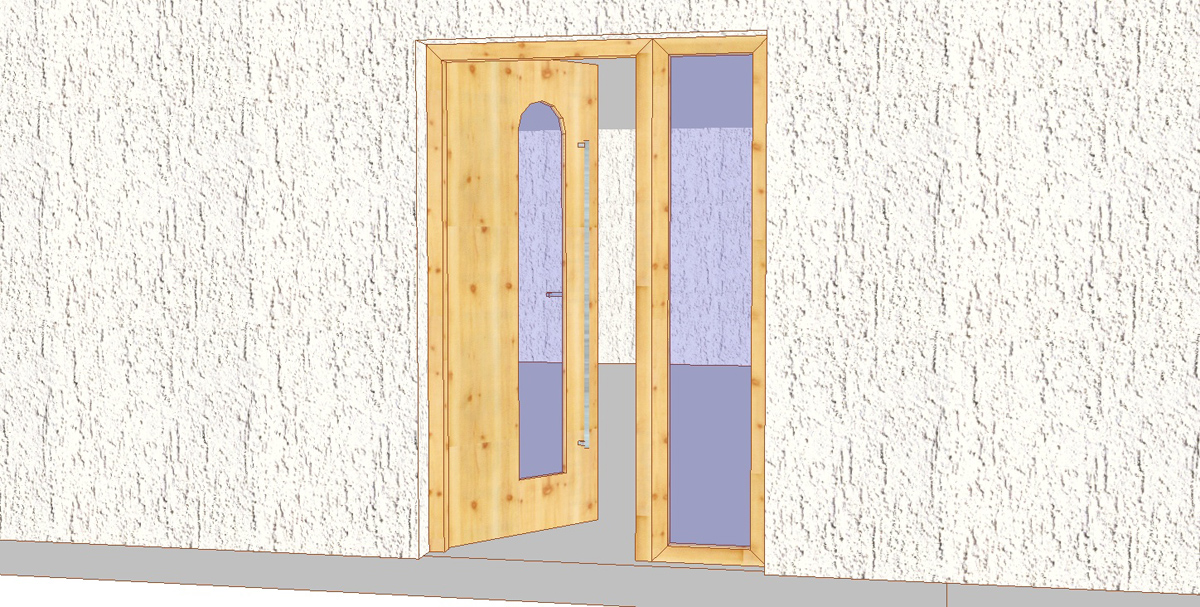

    • Für die Türen kann festgelegt werden, ob der äußere Griff eine Stange sein soll. Die Länge der Stange ist einstellbar
    • Öffnen von Fenster- und Türflügel ermöglicht. Angaben in %
    • Bei den Türen können in das Türblatt Öffnungen hinzugefügt werden. Die Öffnungsform und die Position können frei gesetzt werden
    • Dreiecks-Fenster können jetzt auch mit Winkelangaben erzeugt werden
  • Wandpolygonfunktionen erweitert: Somit z.B. wird ein schnelleres und einfacheres Aufschneiden auf Dächer bei z.B. Gauben ermöglicht
    • Kante an Ebene anschneiden
    • Kante an Ebene knicken
    • Kantenteil verschieben
    • Option bei der Schichtauswahl erweitert, damit man festlegen kann, ob die bestehende Teilung nicht bearbeitet werden soll

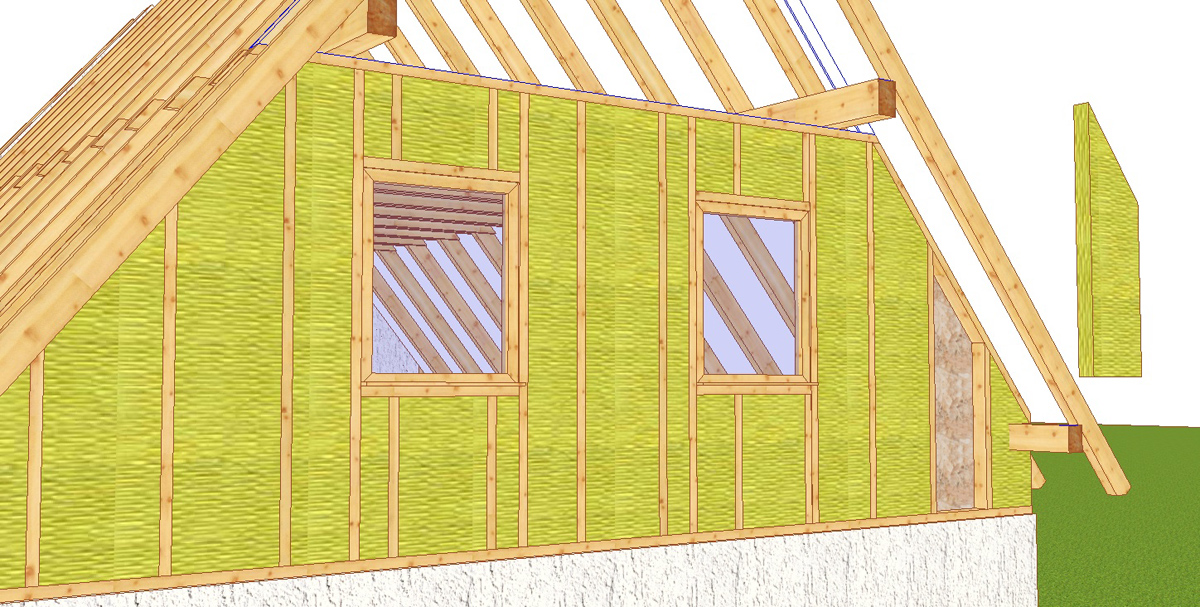

  • Erzeugen der Dämmung in Wänden:
    • Alle Wände des aktuellen Stockwerks werden gewählt. Bei den Wänden werden die Ständer- und Lattenschicht angeboten. Es werden die Bauteile der Schicht zum Erzeugen der Einzelflächen verwendet
    • Eine einzelne Wand kann gewählt werden oder auch eine Dämmfläche des Daches. Bei der Dämmfläche des Daches werden die Bauteile des beinhaltenden Daches verwendet
    • Es kann ein freies Polygon erzeugt werden. Hier werden dann alle Bauteile des aktiven Bauabschnittes verwendet zum Erzeugen der Einzelflächen

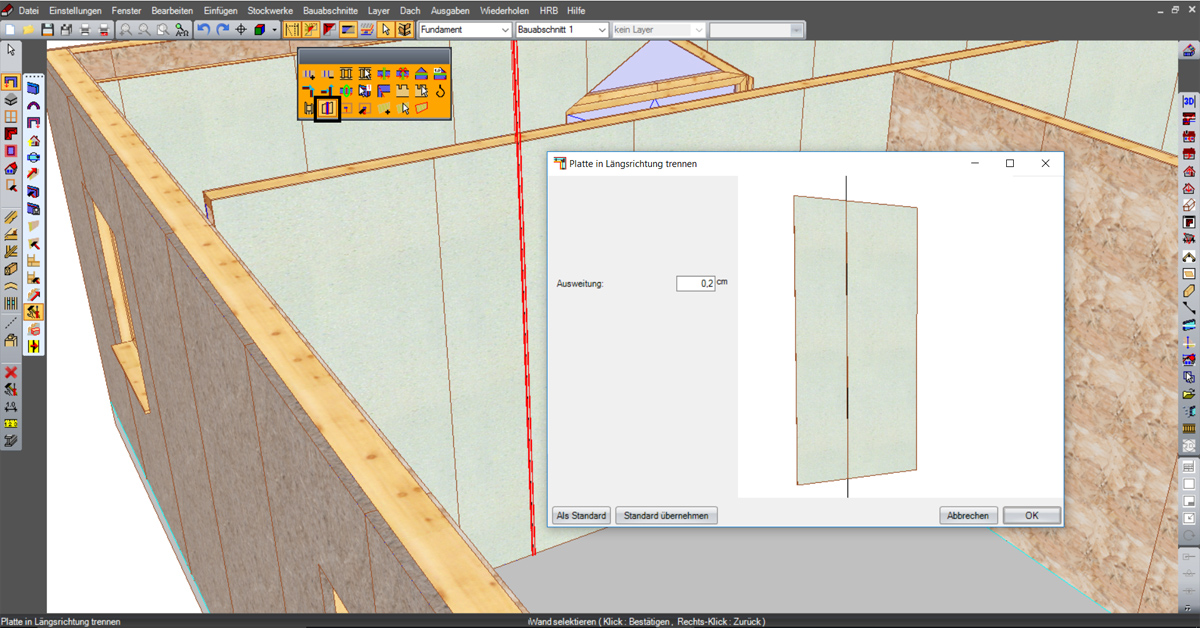

  • Platte längs trennen erweitert, dass nun auch an einer Hilfslinie getrennt werden kann
  • Die Funktionen zum Einfügen der Wand (einzeln, parallel, lotrecht, winklig) wurden um den Dialog zur Längeneigabe und zum Bezugspunkt wechseln erweitert

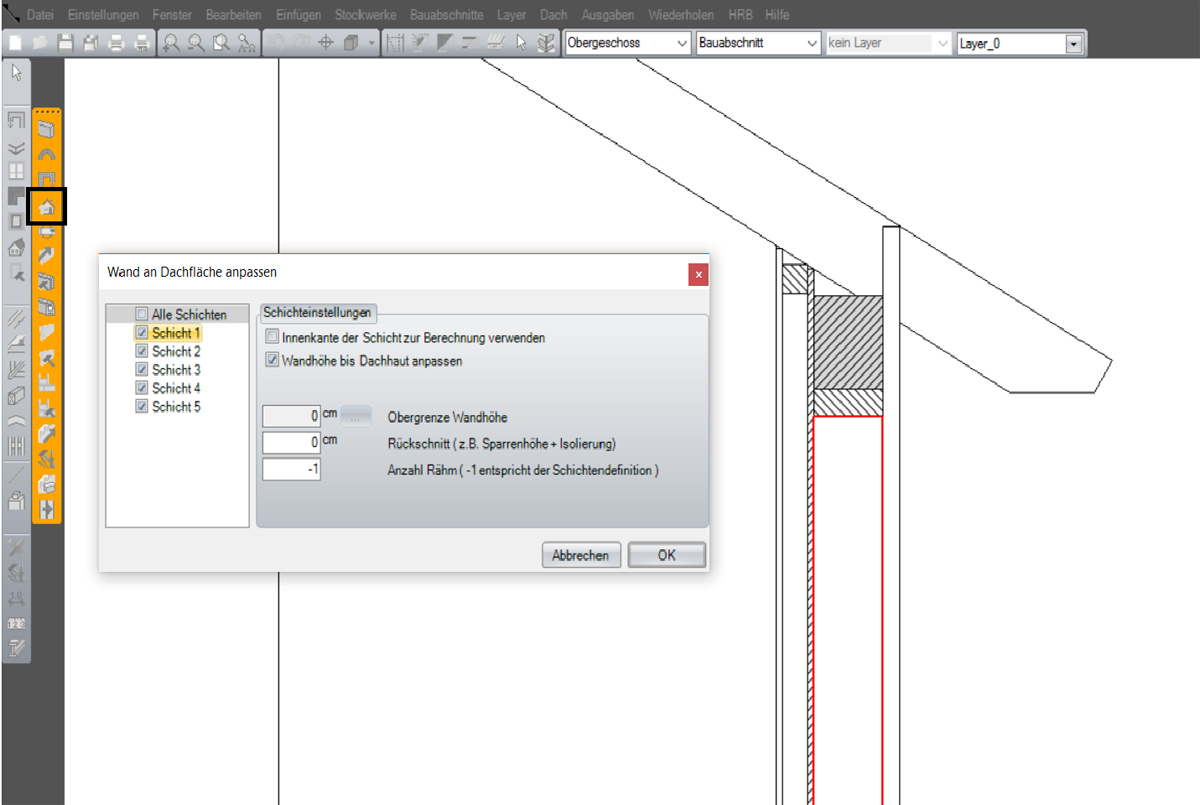

  • Wand ans Dach anpassen erweitert. Es kann jetzt für jede Schicht festgelegt werden ob und wie sie verschnitten werden soll
  • Platten werden nun bei Sonderformen der Fenster zuerst entsprechend getrennt und danach wird das Loch ausgeschnitten. Bessere Listenausgabe der Bauteile
  • Rähme und Schwelle praxisorientierter verschnitten. Rähm schneidet sich nun auf die Schwelle auf

Maschine

  • Maschinenübergabe für die Weinmann Nagelbrücke zur Fertigung von Wänden ermöglicht

Schnittstelle

  • IFC-Import verbessert
  • Neue Schnittstellen wurden hinzugefügt
    • 3D DXF/DWG ; 3DS ; ASC ; IGES ; STEP ; STL
  • DXF-Import erweitert:
    • 3D-Texte für die 3D-Ansicht
    • 3D-Flächenobjekte können optional als einzelne Polygone importiert werden
    • Im 3D kann optional für jeden Layer ein Bauabschnitt angelegt werden, für eine bessere Sichtbarkeitssteuerung
    • Schriftgröße von Texten kann für den 2D-Import eingestellt werden
    • Eingabe minimaler Linienlänge möglich. Somit kann die Dateigröße optional enorm reduziert werden

Planausgabe

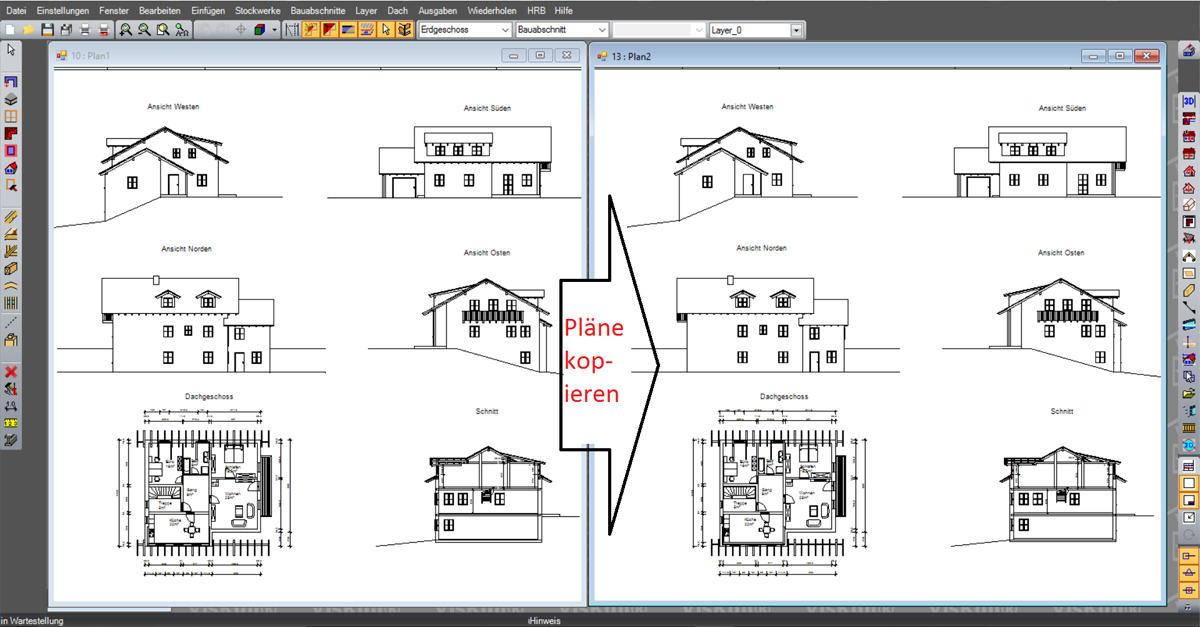

  • 2D-Ansichten können jetzt über das Menü kopiert werden
  • Der Flächeninhalt kann jetzt auch als Stempel abgesetzt werden (Name, Flächeninhalt, Umfang, Material, FFB, RFB). Hierfür wurde eine zusätzliche Funktion mit separaten Einstellungen hinzugefügt
  • Mehrfachselektion für Wandansicht und Bauteilzeichnung hinzugefügt, damit man mehrere Ansichten auf einmal erzeugen kann
  • 2D-Objekte in den Vorder-/Hintergrund setzen eingebaut mittels Kontextmenü. Die Reihenfolge kann nur innerhalb des 2D-Layers geregelt werden
  • Kettenmaßlinien in 2D-Makros speicherbar gemacht. Dazu werden sie aufgelöst in Linien und Texte
  • Skalieren von 2D-Bildern mittels der Wahl einer Referenzlänge
  • Abmessungen eines Rechteck-Objekts mittels Griffe ändern erweitert, um optionalen Dialog für die Parametereingabe
  • 2D-Makro: Drehgriff und Zoom mittels "<,>"-Tasten eingebaut; Funktionalität beim Absetzen um Zoom erweitert
  • Wandansicht
    • CNC-Nummern können jetzt über die Einstellungen angezeigt werden. Menüpunkt bei Beschriftungen reagiert hier nicht mehr (Funktionalität auch bei der mehrschichtigen Decke). Somit kann die CNC-Nummer als Standard festgelegt werden

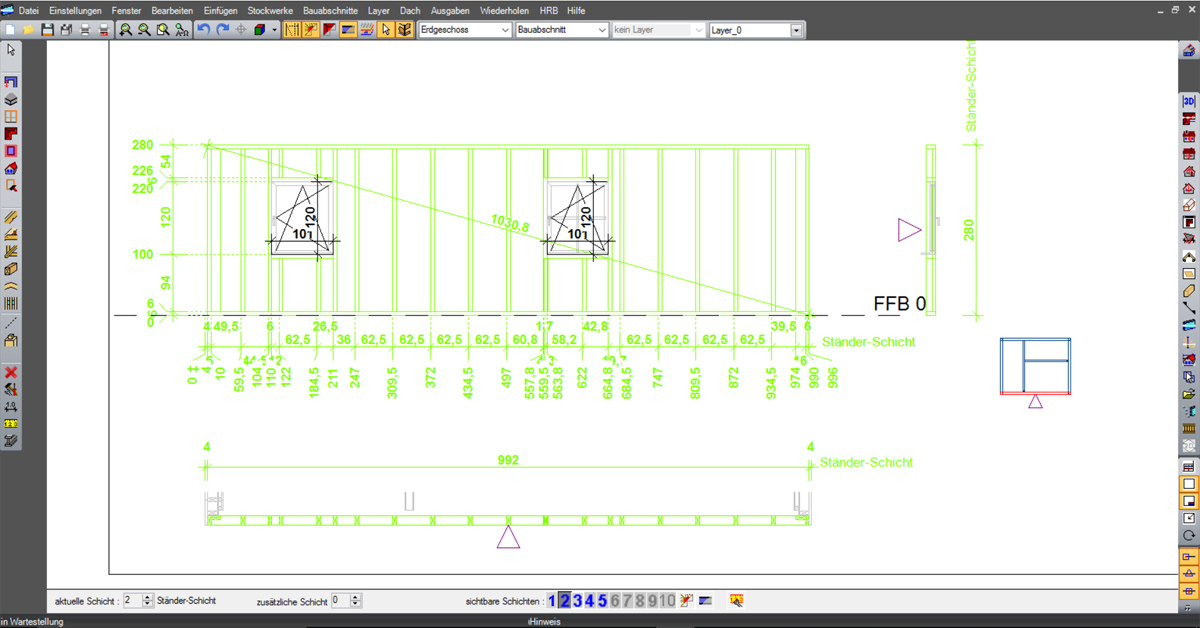

    • Option zum Vermaßen der Diagonalen der aktiven Schicht hinzugefügt
    • Anzeigen der Neigung der Schichtkanten (Rähme) der aktiven Schicht
    • Es wurde ermöglicht, eine zusätzliche Schicht mit dessen Bauteilen zu vermaßen. Diese wird unter der Maßlinie der aktuellen Schicht angezeigt
    • Möglichkeit zur Konfiguration von Art und Anzahl der Maßlinien in der Frontansicht
  • Individuelle Schraffuren erweitert, welche sich dynamisch anpassen und die Kanten- und Hintergrundfarbe übernehmen. Auch wurden neue Varianten hinzugefügt
  • Automatische Gaubenansicht hinzugefügt, ähnlich der Wandansicht

Listenausgabe

  • Markierung der beinhaltenden Elemente im Ausgabedialog für Listenausgabe und VisKalk Übergabe, sobald in der Auflistung ein Bauabschnitt, Stockwerk oder Layer gewählt ist
  • Listen um Zuschnittliste Wände erweitert (ähnlich Schifterliste)
  • In der Dachteile-Liste werden die Öffnungen der Gauben mit Traufunterbrechung nun logisch mit eingerechnet, damit die Öffnungsflächen vollzählig ausgegeben werden können
  • In der HRB-Massen-Liste werden jetzt auch die freien Öffnungen (polygonale Löcher) in der Wand abgezogen

Sonstiges

  • Optimierung der 3D-Objekte. Der Speicherbedarf in der Projektdatei wurde minimiert. Die Kanten werden analysiert und nicht mehr alle dargestellt. Auch wird die Berechnung angepasst, dass diese schneller ist. Performancesteigerung von ca. 35%
  • Sichteigenschaften wurden um die Funktionalität "Anwenden" erweitert. Somit wird die gemachte Einstellung sofort sichtbar und kann editiert werden, ohne erneut den Dialog öffnen zu müssen
  • Beschriftungen in der 3D-Ansicht ermöglicht. Angezeigte Texte sind: CNC-Nummern, Sägelistenpositionsnummern, Stahlträger CNC-Nummern, CNC-Texte, 3D-Punkte, Dachkantenlängen, Teildachnamen, Wandnamen
  • Bodenplatte anhand Wänden erzeugen, vgl. Bodenplatte von Dach erzeugen

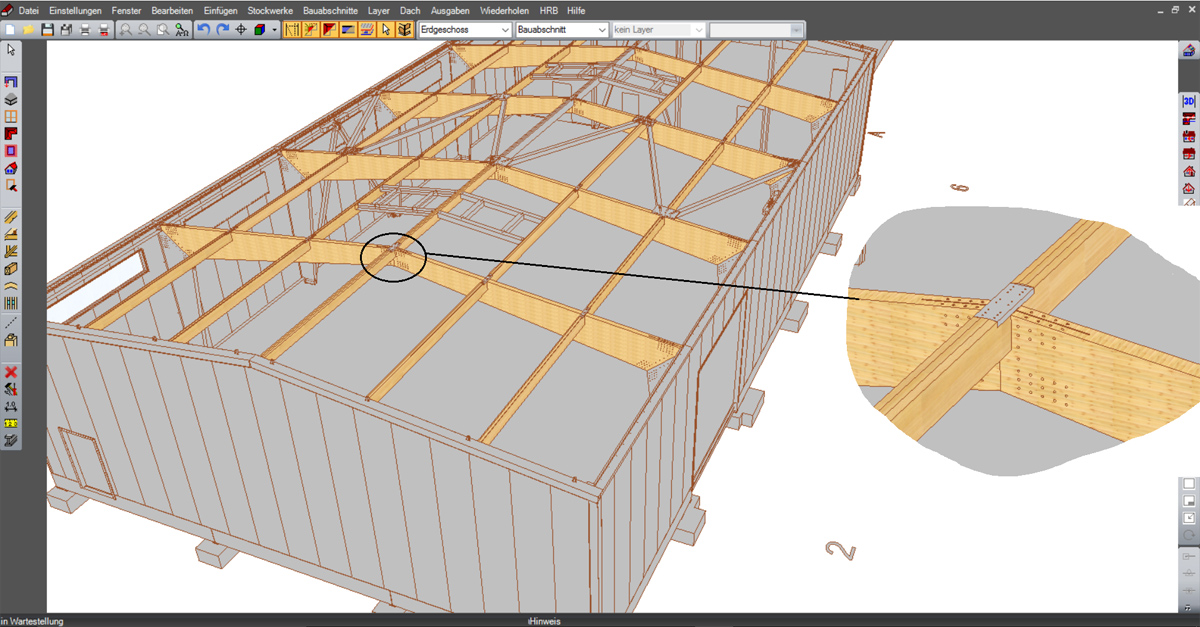

  • Versatz von Metallverbindern im Dialog ermöglicht, somit kann man das zweite Bauteil auch ungleichmäßig ausblatten und Winkel innerhalb des Bauteils positionieren
  • Stockwerksverwaltung auch ohne Dachassistenten angesteuert für die Freie Konstruktion
  • Im Projektdaten-Fenster werden bei der Eingebe für die PLZ und den Ort automatisch Vorschläge angezeigt. Wurde dann eine PLZ eingegeben wird der Ort automatisch eingetragen oder die Möglichkeiten hierzu angezeigt. Genauso bei der Eingabe des Ortes, falls diese vor der Eingabe der PLZ nötig sein sollte

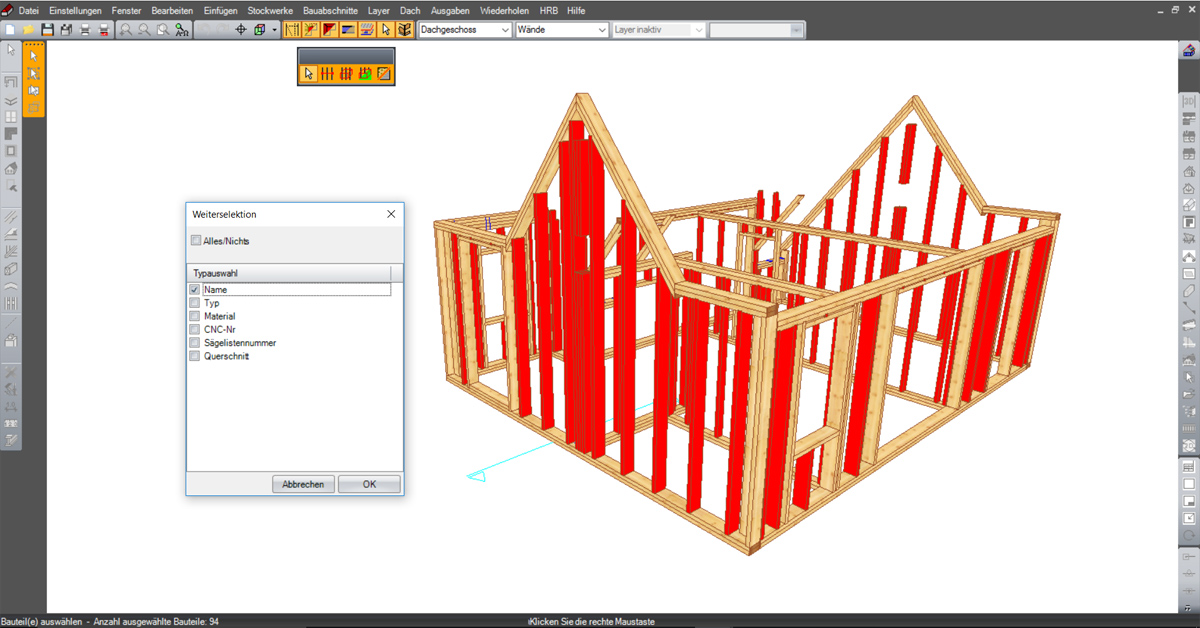

  • Über ein selektiertes Bauteil wurde ermöglicht, sich über Attribute (Name, Typ, Material,...) alle Bauteile anzeigen zu lassen, welche dieselben Werte besitzen
  • Projekt auf Ursprung verschieben eingebaut. Der selektierte Punkt wird in X/Y-Richtung auf 0/0 verschoben
  • Bohrung mit Bauteilauswahl eingebaut. Es werden nur die gewählten Bauteile gebohrt

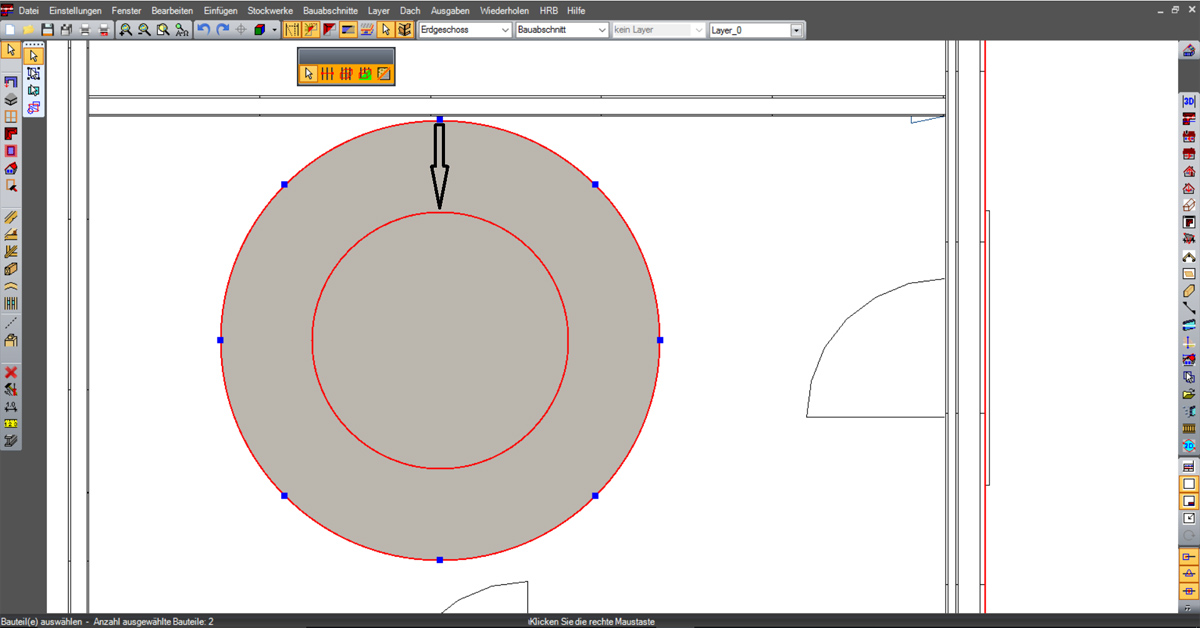

  • Platte/Fläche: Öffnungen/Aussparungen in HRB-Platten mit Tiefenangabe ermöglicht
  • Erzeugen einer Scharenteilung. Diese kann für jede Fläche verwendet werden
  • Die Linienfarbe für das Schriftfeld ist jetzt einstellbar

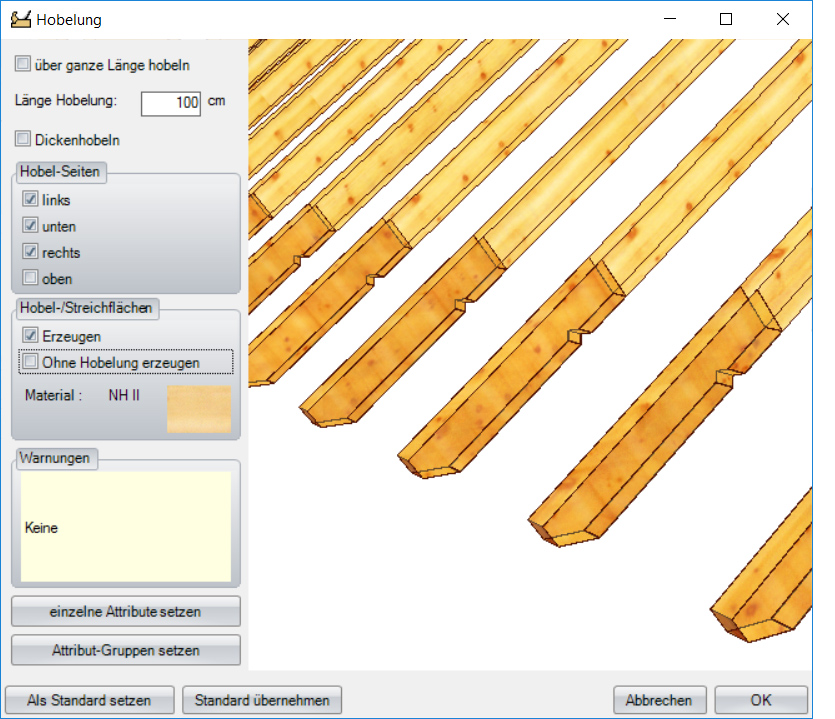

  • Bei Hobelung kann nun optional geregelt werden, ob zusätzlich eine Hobelfläche oder nur eine Hobelfläche ohne Hobelung erstellt werden soll. Kann zur Visualisierung und Massenermittlung verwendet werden

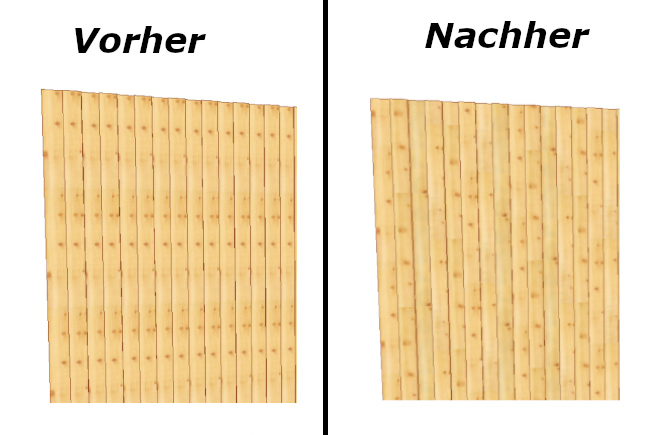

  • Texturvisualisierung optimiert, dass Holztexturen versetzt werden und somit eine angenehmere Darstellung von Holzbauteilen, Schalungen, Rundbohlen usw. dargestellt wird
  • Beliebige Farben für Bauteile und sonstige Flächenobjekte eingebaut. Die Fixierung auf 8 Farben wurde somit wieder aufgehoben, welche durch die 64 Bit Anpassungen entstanden waren
  • Brustversatz bei Zapfenverbindung ermöglicht, auch wenn kein Zapfen erzeugt wird (Zapfenbreite = 0)
  • Eingelesene 3D-Flächenobjekte können jetzt zu einzelnen Polygonen umgewandelt werden
  • In der 2D-Layerverwaltung wurde eine Vorschau eingebaut, damit die getätigten Einstellungen sofort sichtbar werden und ein weiteres Öffnen des Dialoges wegen falscher Auswahl überflüssig wird
  • Hilfslinien löschen um Funktion erweitert, damit Linien größer oder kleiner als z.B. 1 cm gelöscht werden können
  • Standards der Version Exportieren oder Importieren. Somit kann man getätigte Standardeinstellungen einfacher auf andere Rechner übertragen
  • Stahlträgerkatalog um die Britischen Trägertypen UB und UC erweitert
  • Option Kervenbohrung im Dialog "Ausrissfrei" eingebaut, zur besseren Steuerung bei der Maschinenübergabe
  • Zu jedem Material ist es jetzt möglich eine Schraffur und Füllfarbe zu setzen. Somit ist bei gleichen Bauteiltypen auch eine unterschiedliche Darstellung im 2D realisierbar
  • Skalierung von 3D-Flächenobjekten über Selektion einer Referenzlänge ermöglicht
