Neuerungen VisKon V20

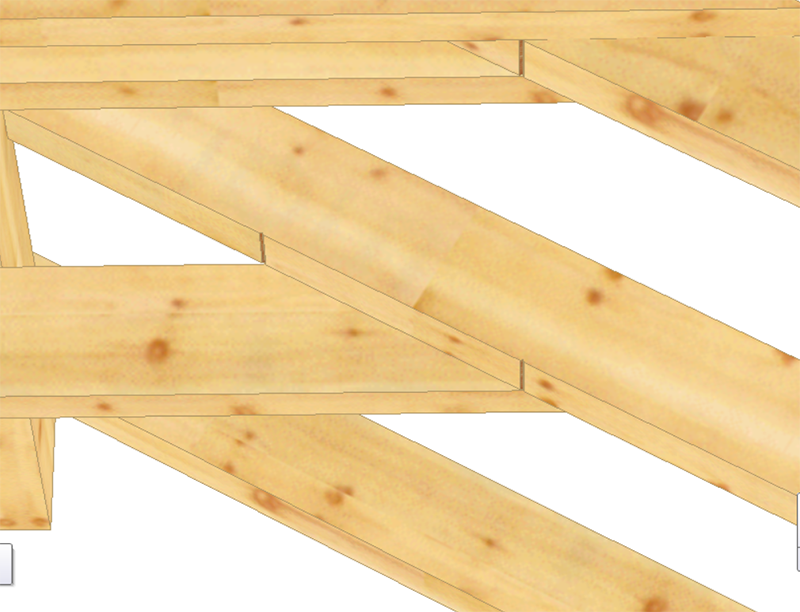

Markierung der Zangen auf den Sparren kann nun optional auch als Kerve erzeugt werden. Dafür die Kerventiefe größer 0 machen.

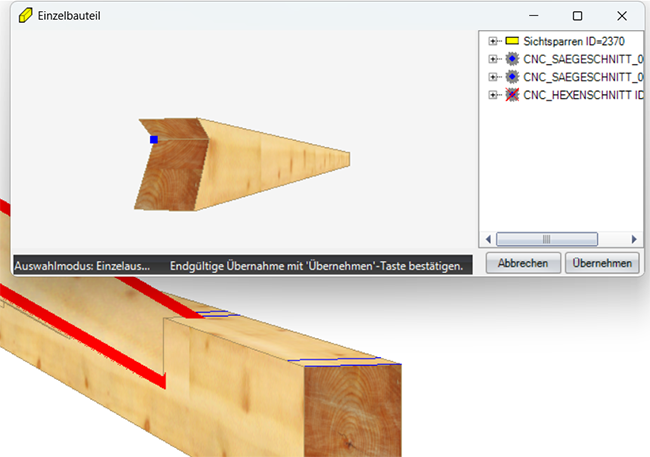

Bei den Sichtsparren wird an der Fußpfette nun ein Hexenschnitt gemacht, wenn keine Kerve an der Fußpfette gemacht werden soll.

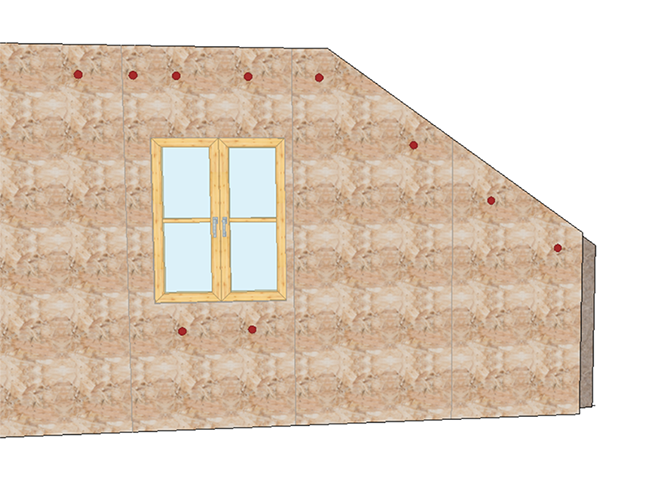

Erzeugen von Einblaselöchern für die Dachhaut ermöglicht. Es werden anhand der Sparren Gefache ermittelt
Dachelemente angepasst, dass damit nun die Dachflächen geteilt werden und anhand dieser Dachflächen die Bauteile (Schalung;Lattung...) erzeugt werden.
Die geteilten Dachflächen werden bei der Paketierung der Dachelemente berücksichtigt und zugewiesen.

Ausblattung Schwelle/Rähm: Schichtauswahl à la Ausfachungsriegel/Ausblattung Stiele .
Einblaslöcher auf Gefache erweitert.
Funktion Ständerschicht verblatten: bei mehreren Ständerschichten kann man nun auswählen welche Schicht verblattet werden soll. (analog Riegel etc.)
Dämmung erzeugen -> Abfrage bei bereits vorhandener Dämmung ob gelöscht werden soll.
Wände erzeugen mehrfach: Winkelanzeige/eingabe geht jetzt global sowie relativ.

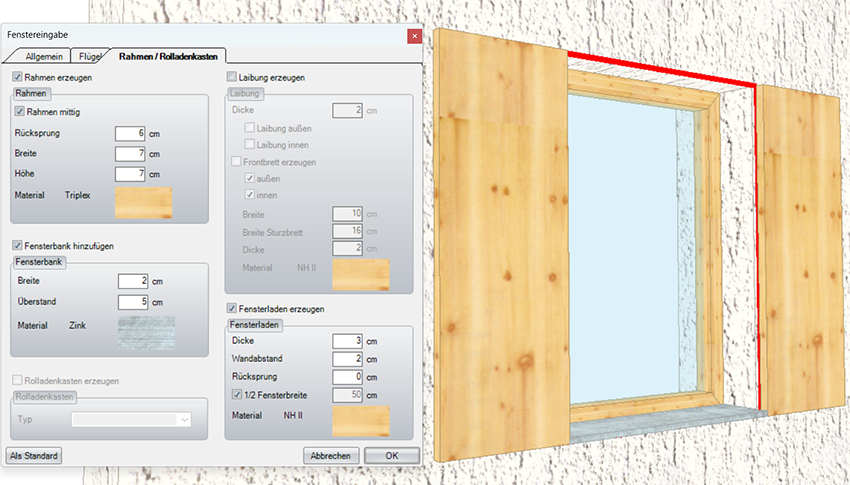

Fenster:
- Schräge Füllhölzer bei Dreiecksfenstern etc. optional
- Materialvoreinstellung für Rolladenkasten
- Fensterladen erzeugen
Verladeplan:
- Mehrfach Auswahl ermöglicht
- Die Perspektive der Druckvorschau zeigt nun auch die Namen an
- Es kann die Richtung aus dem 3D für die Perspektive der Druckvorschau übernommen werden
- HTML-Export für den aktuellen Ladeplan ermöglicht

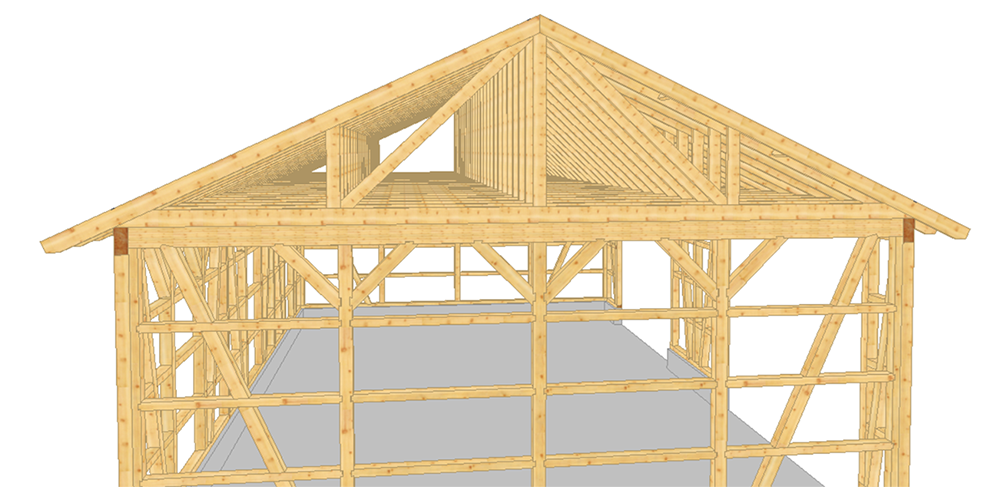

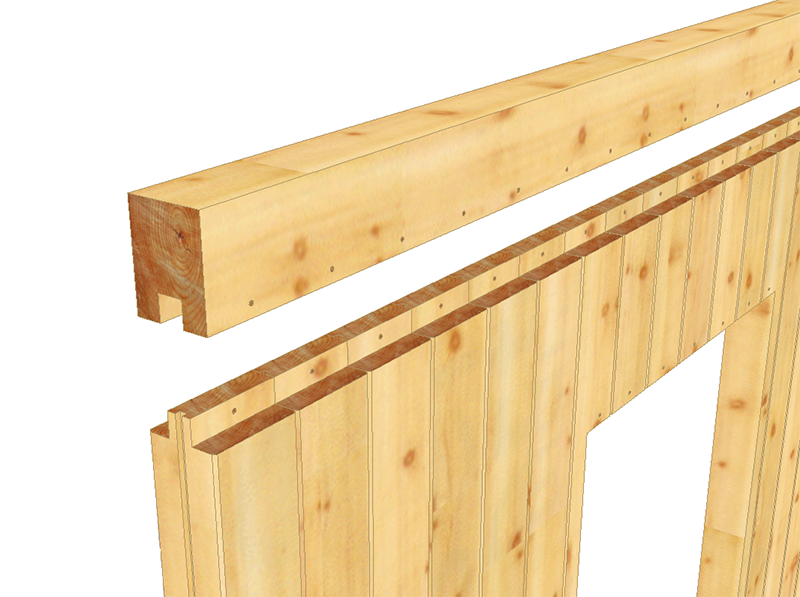

Schichttyp Stehender Block eingefügt:
- Schwellen Rähme können in der Schicht mit Y-/Z-Versatz eingegeben werden.
- Die Gleitleisten werden horizontal erzeugt
- Schwellen, Rähme und Blockbohlen können miteinander verblattet werden.
- Schwellen, Rähme und Blockbohlen können miteinander verbohrt werden.
Bei Fensterformen, die nicht rechtwinklig sind, werden jetzt schräge Sturzhölzer generiert.

Export 3D-Formate kann nun auch der Bauteilname dargestellt werden, der dann ins 3D-Pdf mitgenommen wird.
Export 3D-Formate kann nun ein Skalierungsfaktor für alle Format bis auf Html und PDF verwendet werden.
3D-Format GLTF erweitert.
2D-DXF-Export gewünschte Einheit wählbar.
IFC-Export kann nun Löcher in den Bauteilen darstellen.

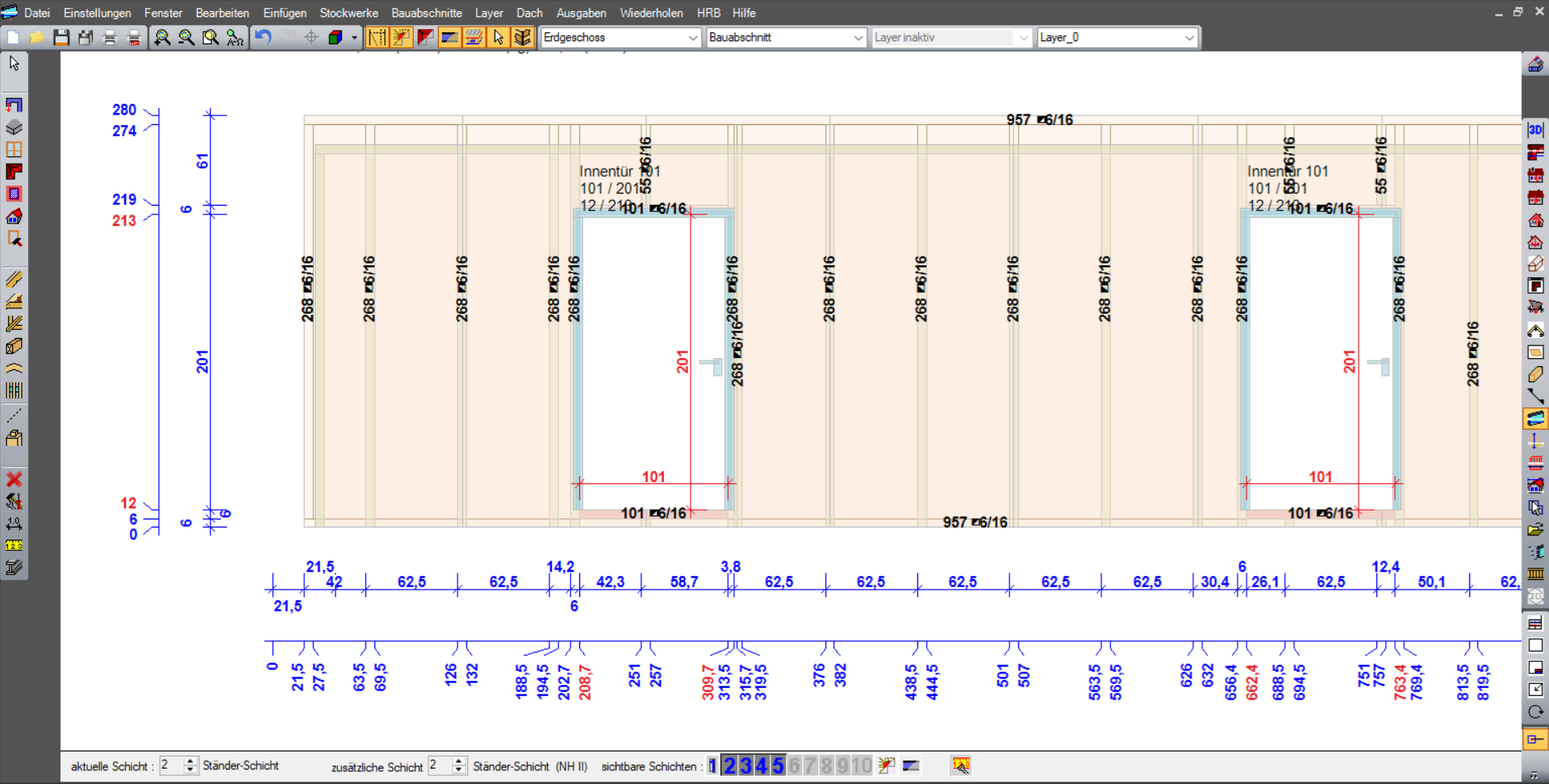

Fenster-/ Türmaße der Wandansicht werden auf der Bundmaßlinie anhand eingestellter Farbe der Fenstermaßlinie dargestellt. Ebenso die Steckdosen.
Listentext kann nun optional die eingestellten sichtbaren Bauabschnitte der CNC-Nummer auswerten.
Beim Ausdrucken des Plans, werden alle Planteile automatisch aktiv geschaltet.
Wandansicht kann nun der Schichtname an der Vermaßung ausgeblendet werden.
Die Ansichten der Wandansicht können nun mit Füllfarben der Bauteile der nicht aktiven Schicht hinterlegt werden.
Der Listentext in der Wandansicht kann nun die Spalten Bezeichnung und Material ausblenden.
Pickfilter für die 2D-Bereichsselektion um die Füllflächen erweitert und wenn Objekte nicht auf der Ansicht sind, werden diese Typen rot dargestellt.

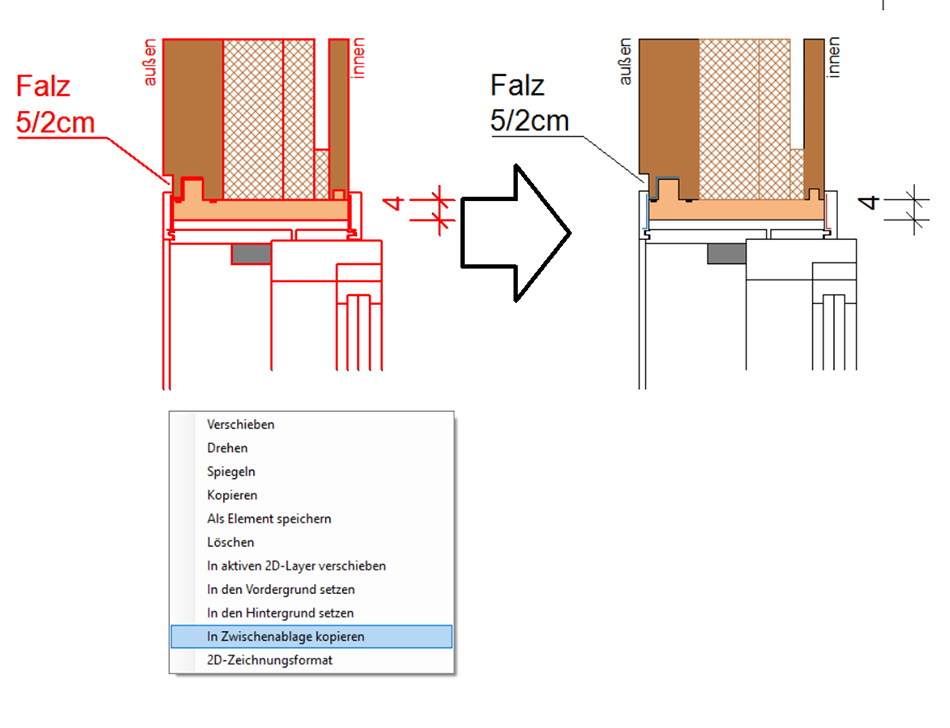

2D-Objekte in Zwischenablage kopieren und in Zeichnung einfügen.

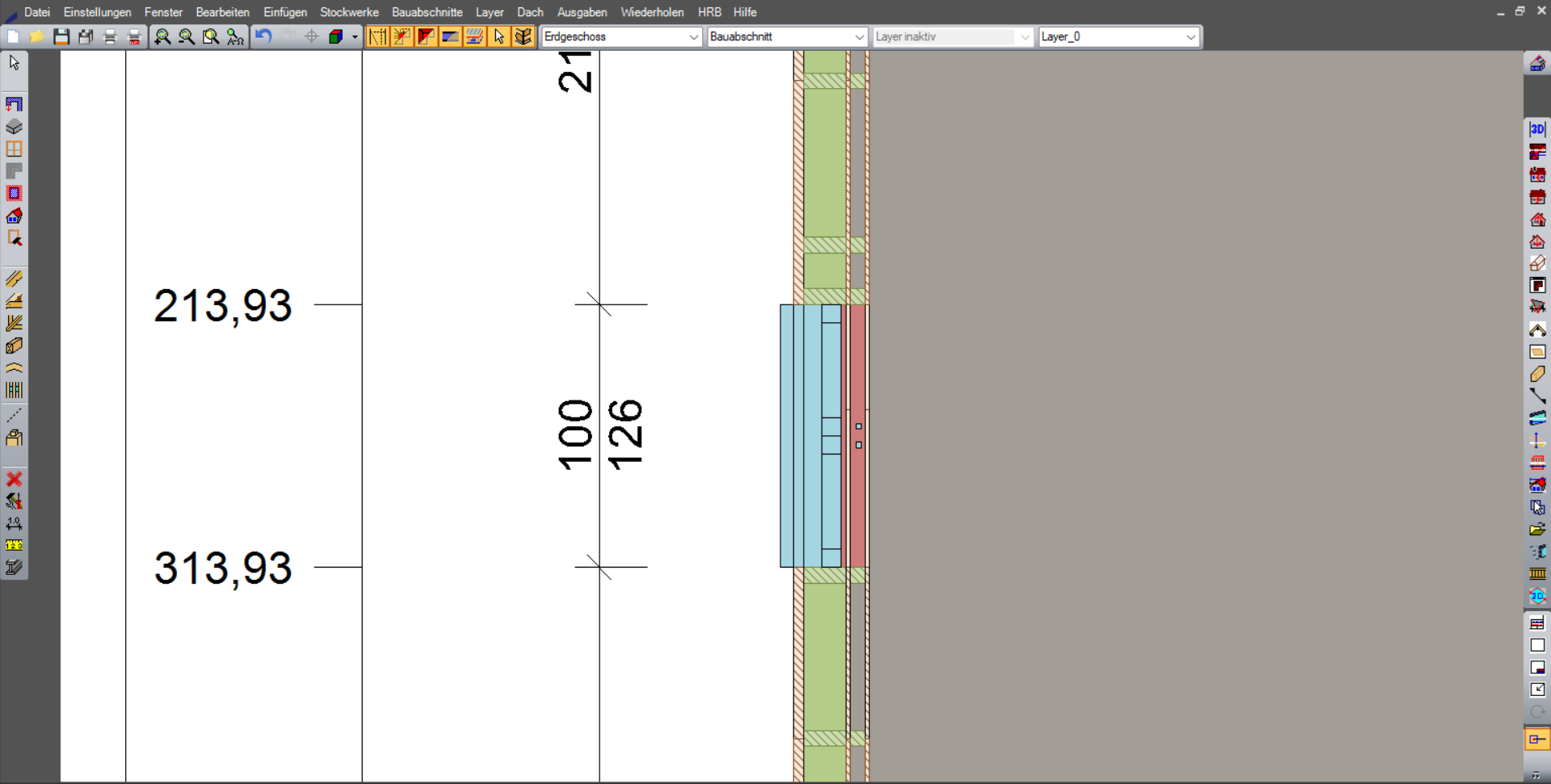

Automatische Bemaßung Wände - Kettenmaßlinie: der Öffnungsbreite kann optional die Öffnungshöhe als zusätzlicher Maßtext angefügt werden.
Automatische Beschriftung bei den Balkenbauteilen die Grat- und Kehlsparrenlänge erweitert.
Bei Text mit Verbindungslinie, kann nun optional bei Pfetten die Auflagehöhe ausgegeben werden.
Gehängelänge + Kürzung kann in der Wandansicht angezeigt werden.
UK bei Text mit Verbindungslinie - Bei den Einstellungen Text mit Verbindungslinie gibt es eine neue Option UK (Unterkante Pfette). Die Option greift nur bei Pfetten.

In der Zuschnittliste der Optimierung kann jetzt optional bei der Bemerkung der Layername der Bauteile aufgelistet werden.
In der Wandflächenliste einzeln die Spalten für die Wandlänge ergänzen und eine Spalte für wahre Fläche. hier werden immer alle Öffnungen abgezogen. Außerdem wird das Gewicht für die gesamte Wand auch ausgegeben. (Schichten zusammenzählen).

Wände auf Pfetten markieren kann nun optional auch zusätzlich unten markiert werden.
Tooltip zeigt nun auch an zu welchem Teildach und welcher Dachschicht ein Bauteil gehört.

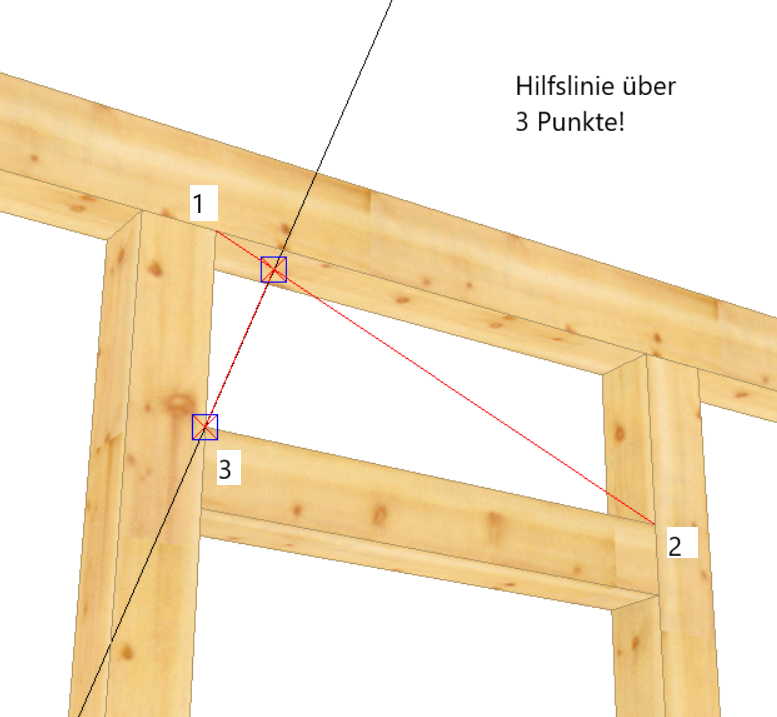

Hilfslinien erzeugen erweitert um Punktvarianten für Paralell und Rechtwinklig.

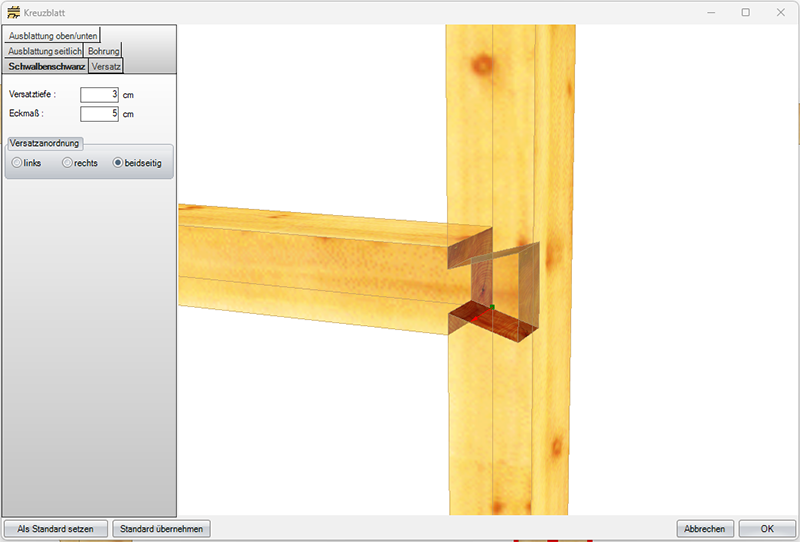

Schwalbenschwanzblatt für rechtwinkligen Anschluss erweitert. Keilanordnung links, rechts oder beidseitig möglich.

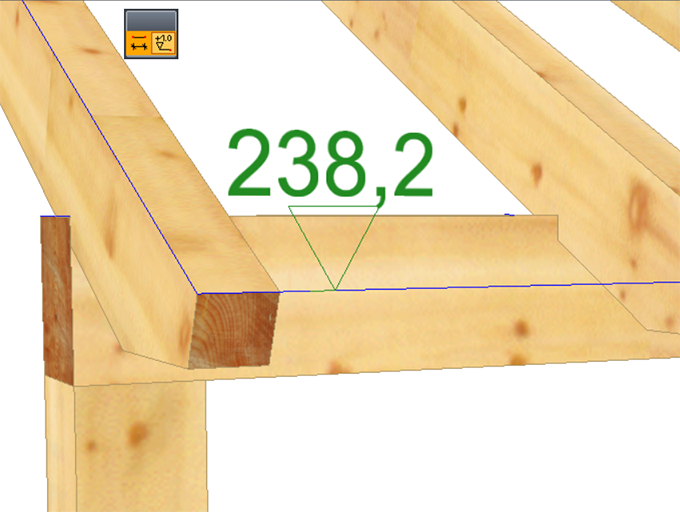

Höhenquote im 3D setzen eingebaut.
3D-Vermaßung kann nun umgedreht werden mit der Leertaste, wenn der Text z.B. auf dem Kopf steht.

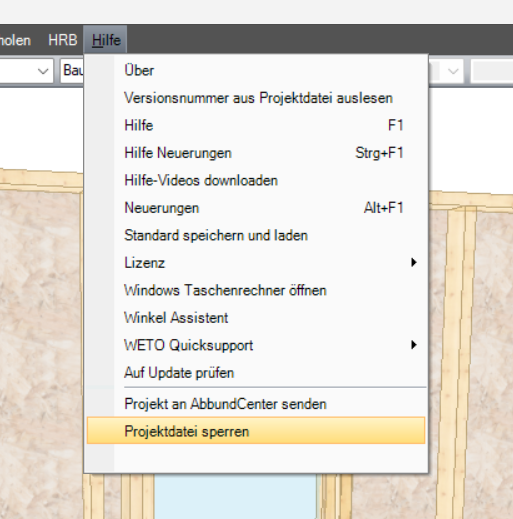

Projektdatei sperren für Benutzer ermöglicht. Somit kann ein weiterer Anwender die Projektdatei nicht überschreiben bei gleichzeitigem Öffnen des Projektes.

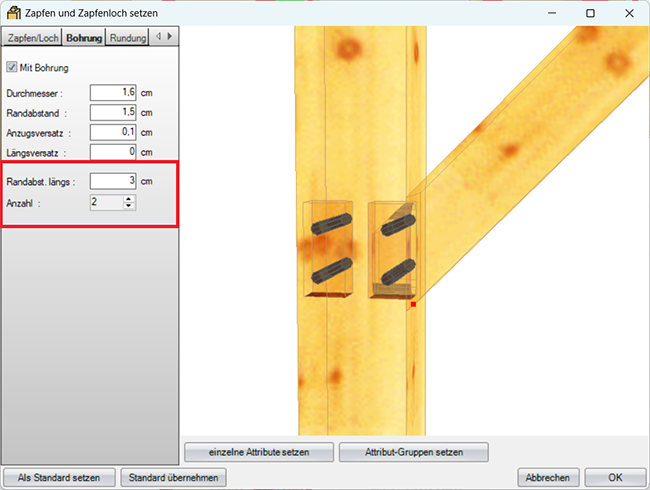

Zapfenbohrung mehrfach ermöglicht: beliebige Anzahl von Bohrungen.
Bauteil trennen kann nun direkt einen Gerberstoß oder ein Hakenblatt platzieren.

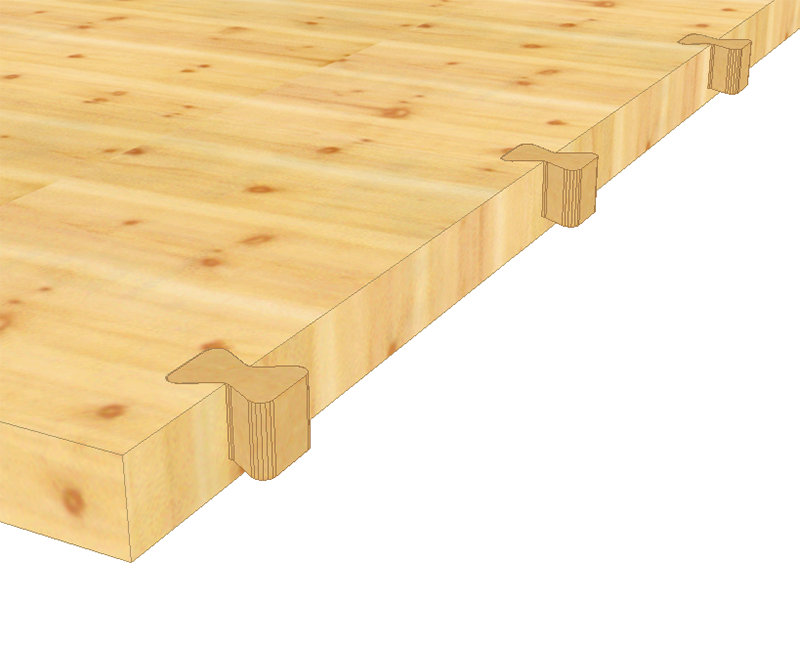

Platzieren von X-Fix-Verbindern für Massivplatten ermöglicht.

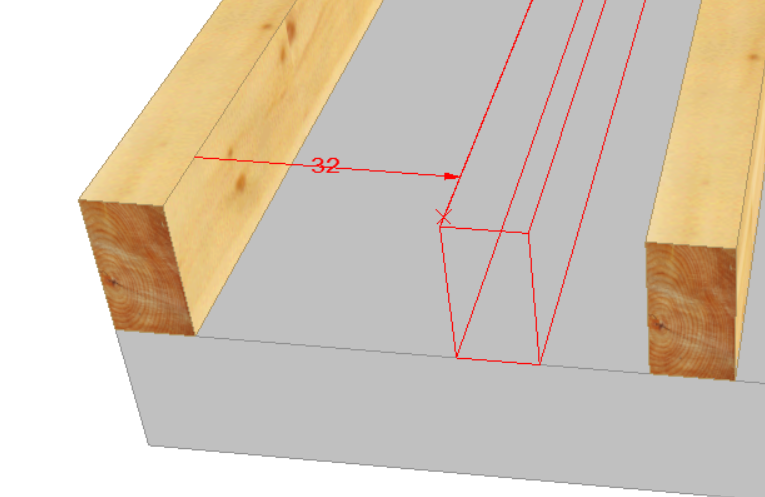

Beim Erzeugen einer parallelen Hilfslinie, Paralallen Bauteilen und Wänden sowie beim Setzen eines Schnittes wird nun in der Preview schon das Abstandsmaß angezeigt.

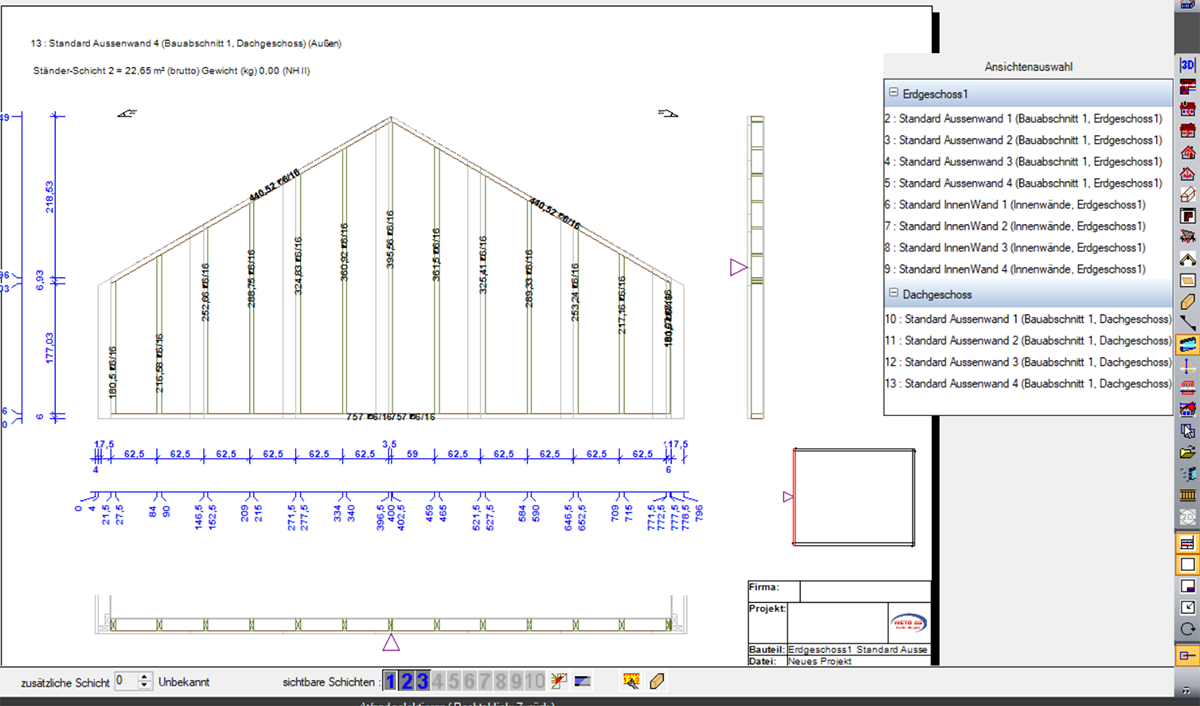

Die Ansichtenauswahl wird bei der Wandansicht nun nach Stockwerken strukturiert aufgelistet.
Die Selektieren-Funktionen ins Menü aufgenommen. Somit können diese Befehle mit einem ShortCut belegt werden.

*** Funktionsumfang kann sich je nach Freischaltung unterscheiden.
(VisKon Sektor A=Dach, Sektor B=Wand, Sektor C=Maschine)
