VisKon - visuelle Konstruktion der neuesten Generation

Ihre 3D-CAD/CAM-Komplettlösung für das Bauwesen
Von der Planung bis zum fertigen Projekt! WETO bietet mit seinem CAD/CAM Holzbauprogramm VisKon® vielfältige Möglichkeiten für die Durchführung von Dachkonstruktionen und verschiedenen, mehrschichtigen Holzbau - Systemen wie Riegel-, Block-, Fachwerk- und Ständerbau. Basierend auf der modernsten Entwicklungsumgebung, Microsoft.NET, und in Kombination mit der DirectX 9.0 Grafikschnittstelle ist eines der modernsten Programme auf dem Gebiet des Holzbaus entstanden.

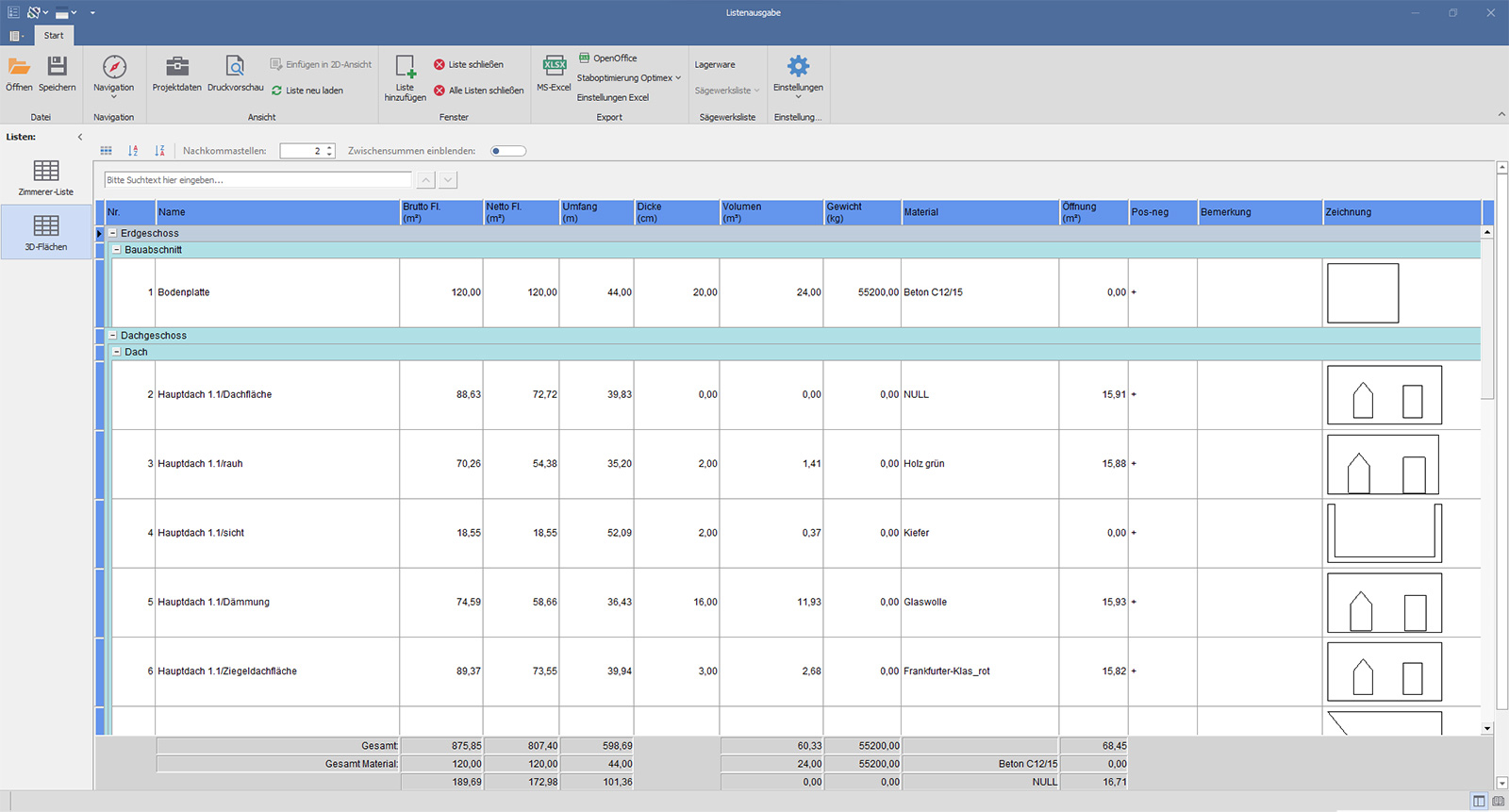

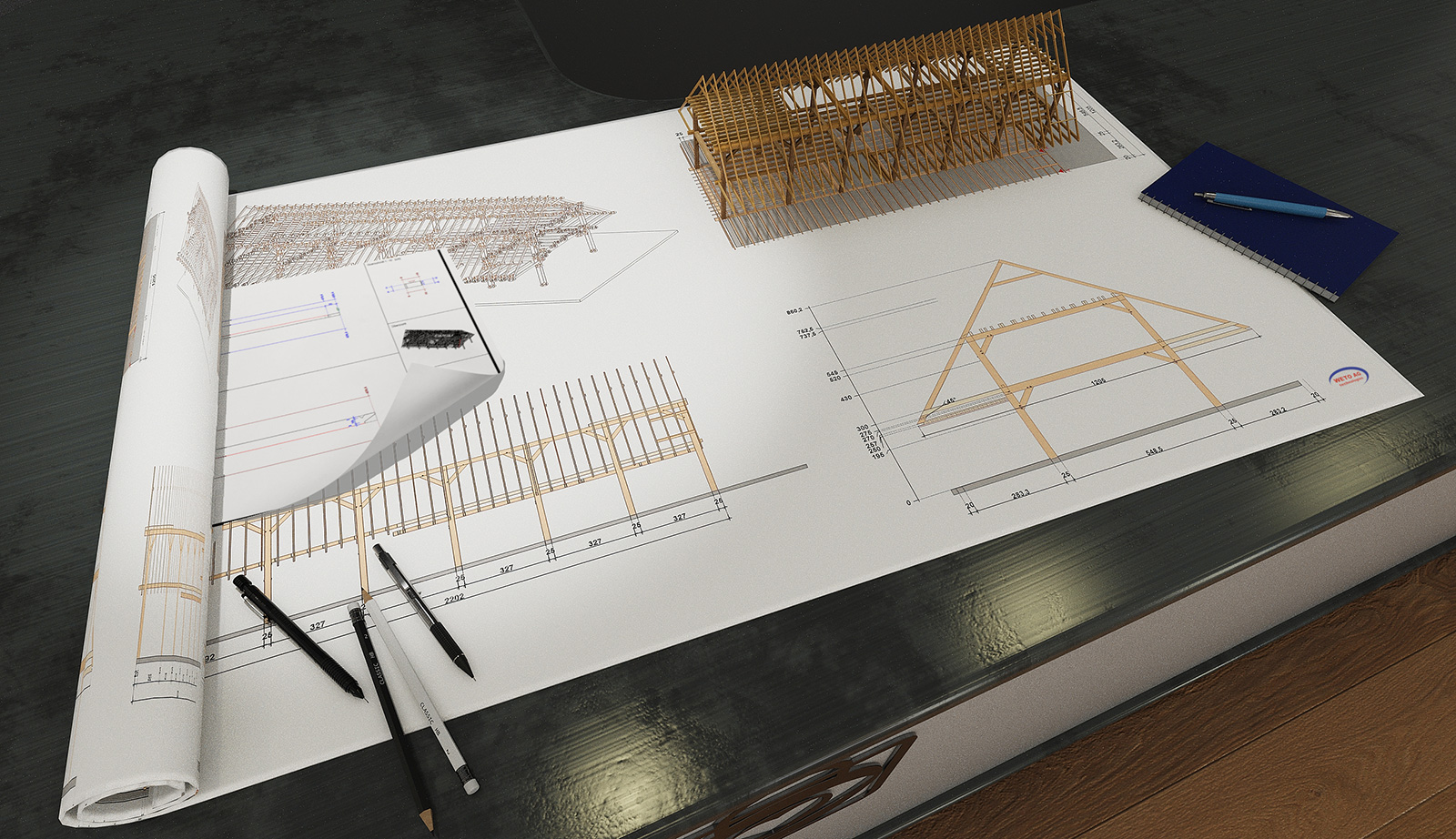

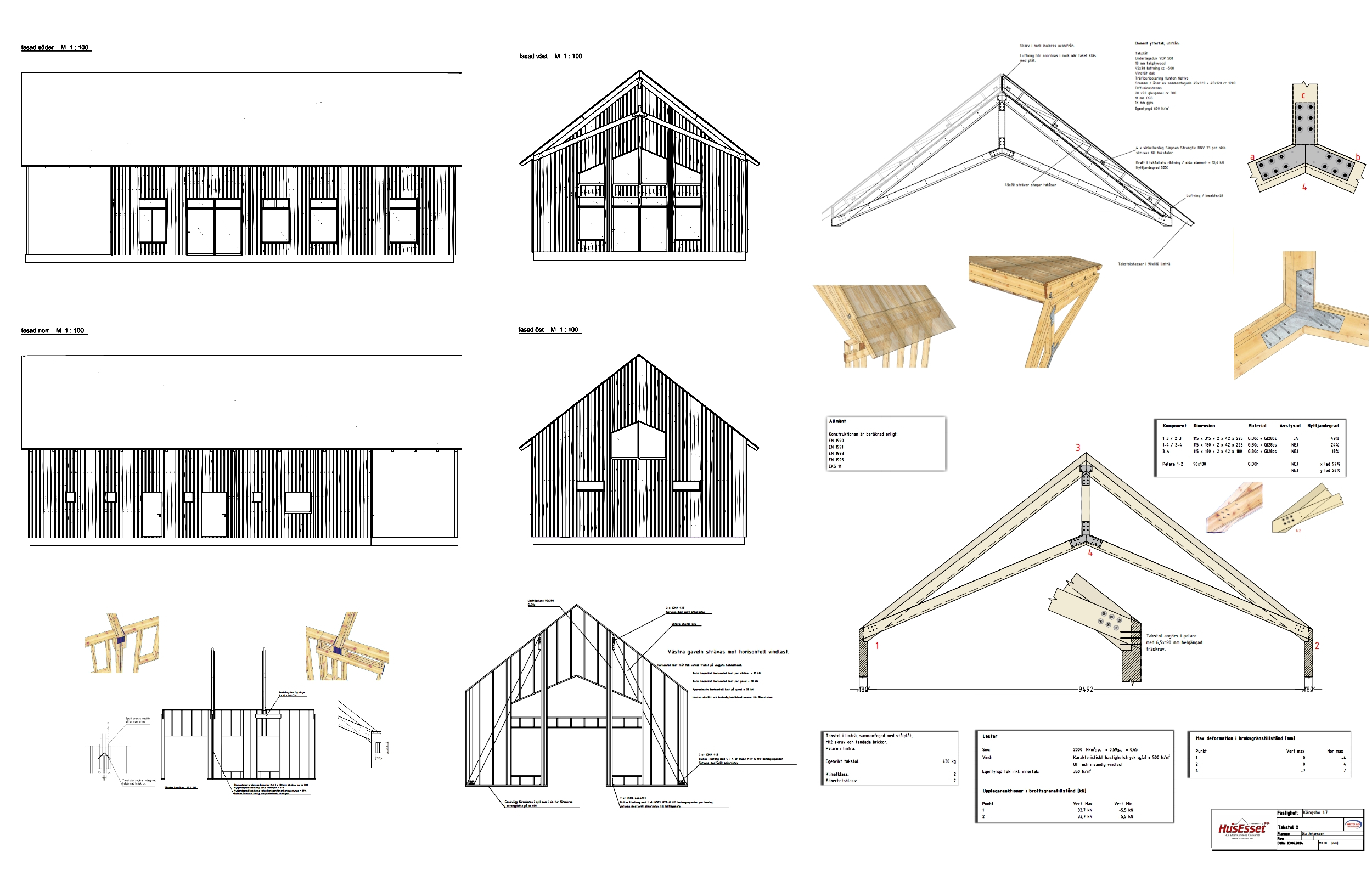

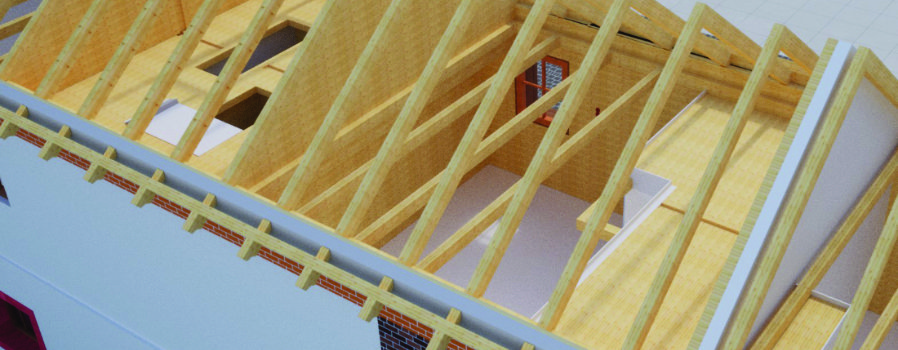

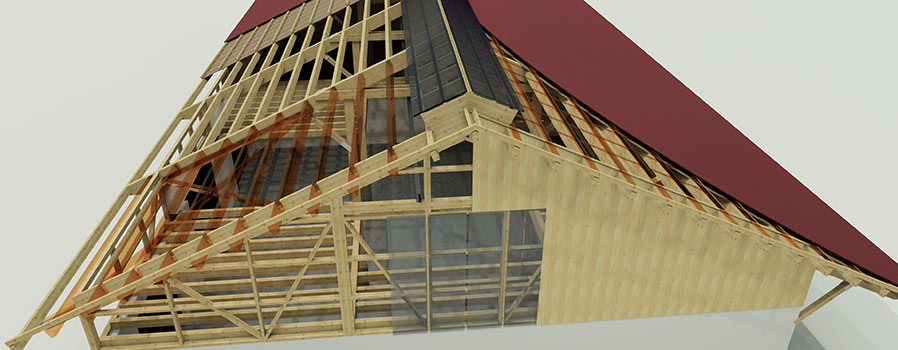

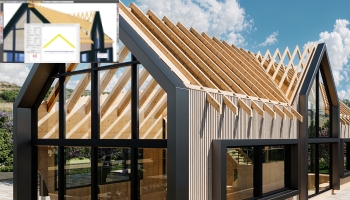

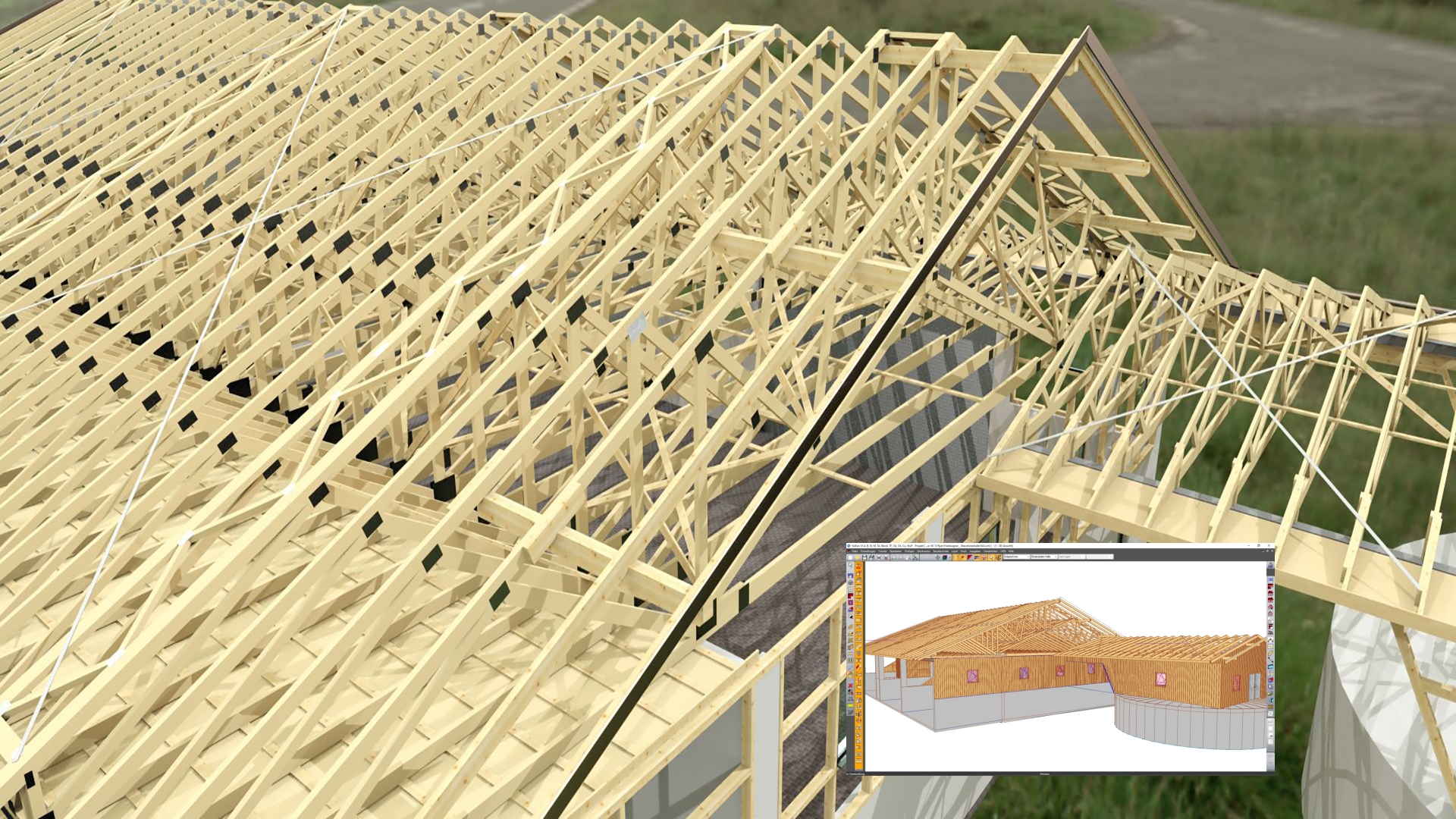

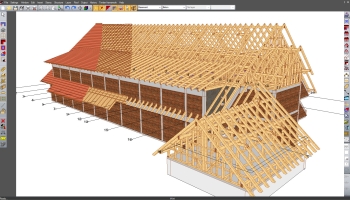

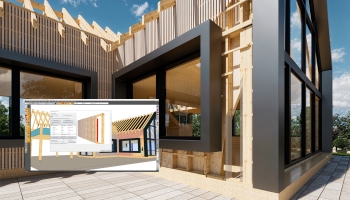

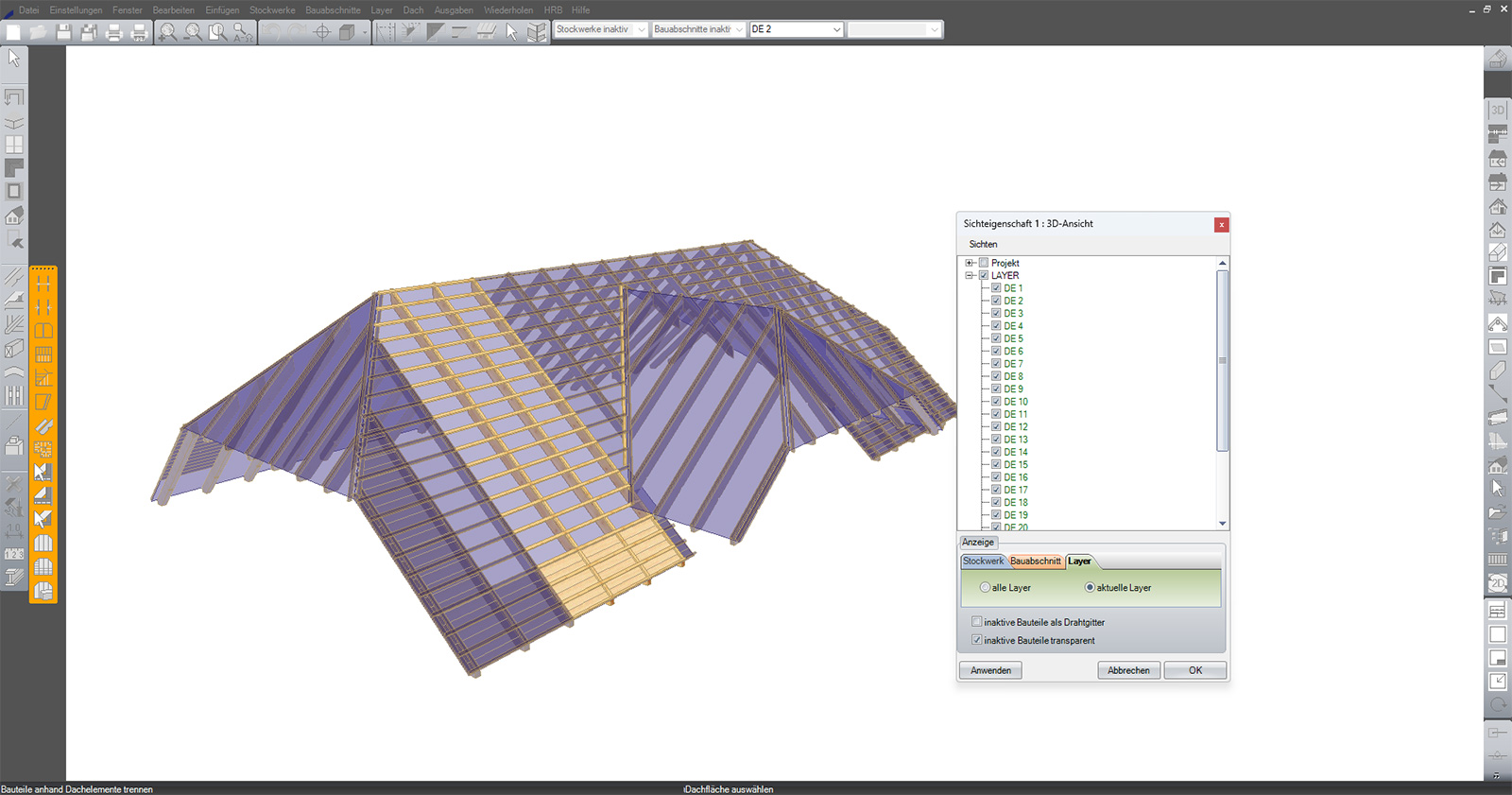

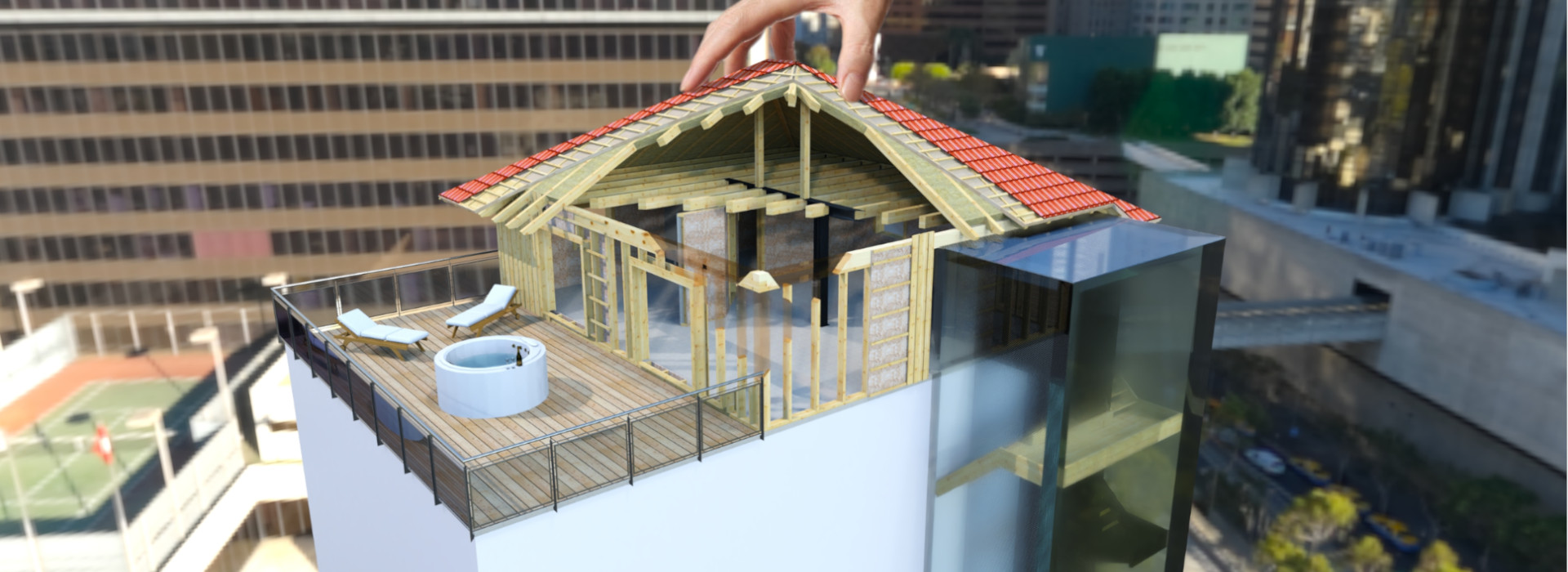

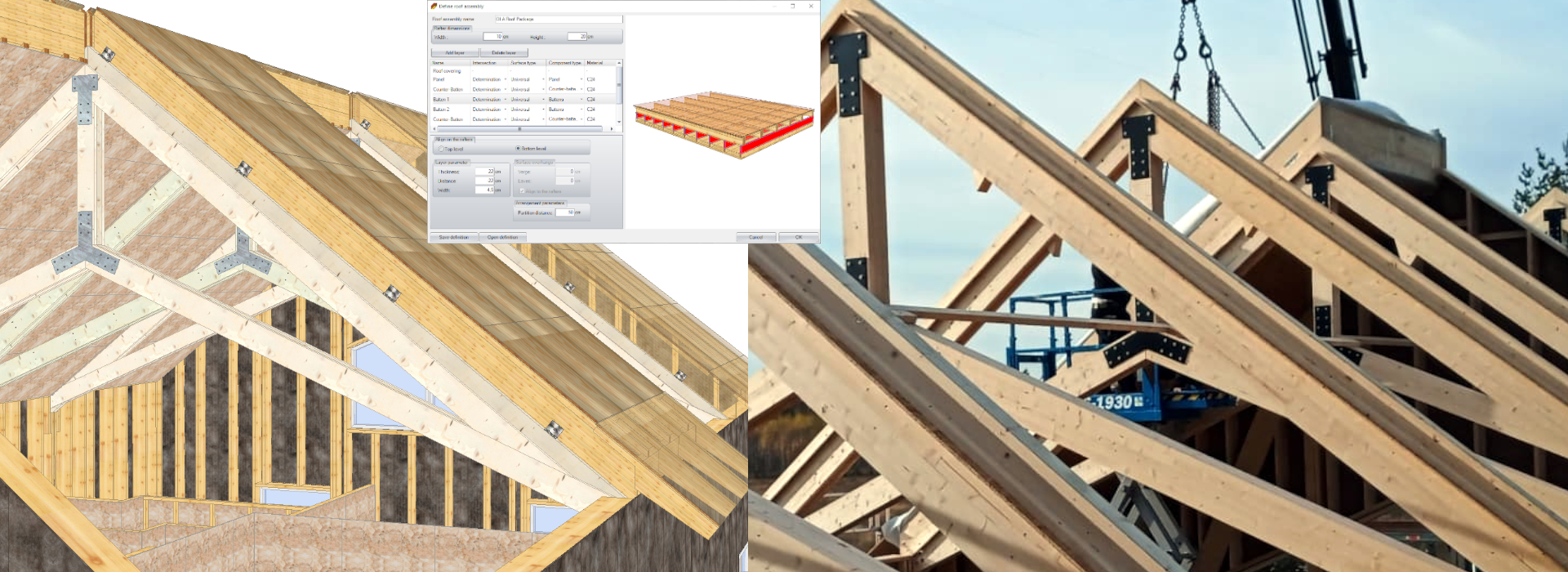

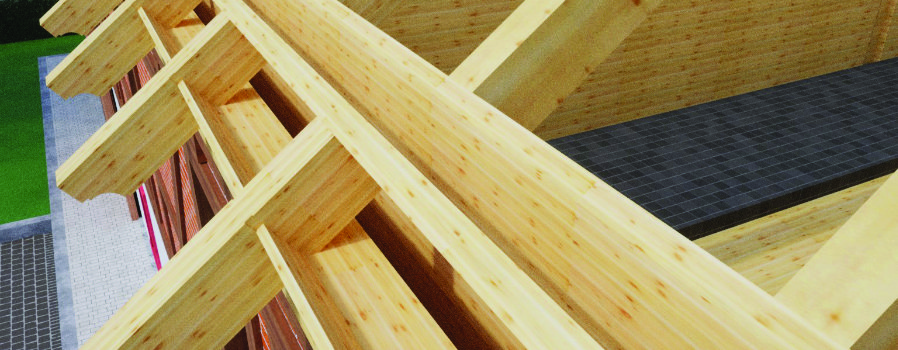

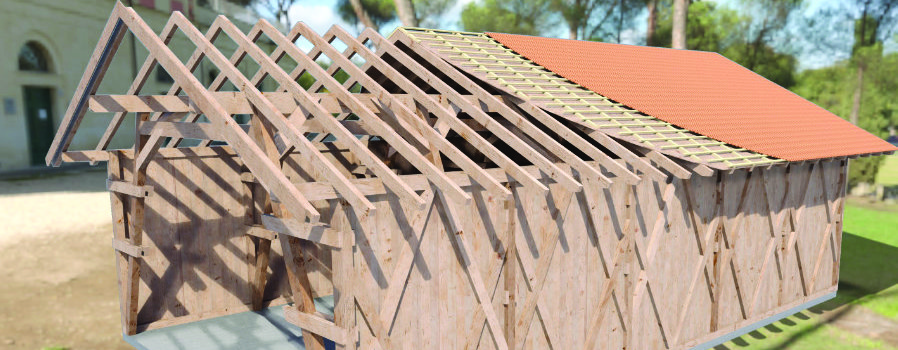

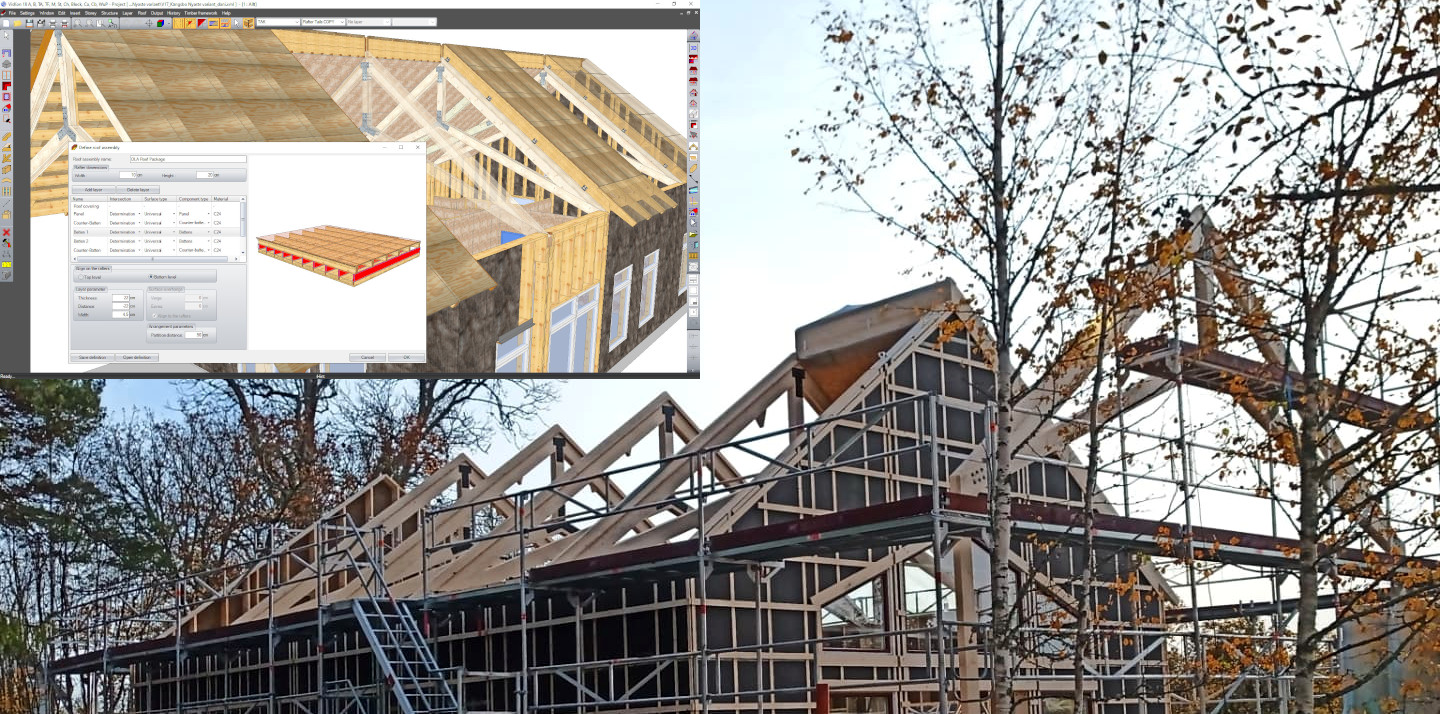

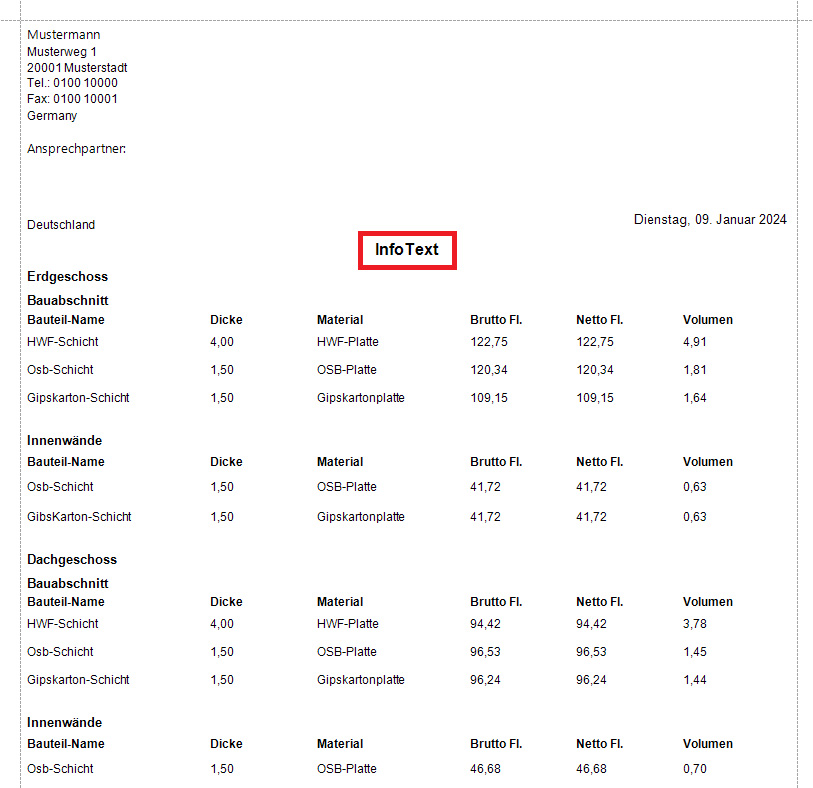

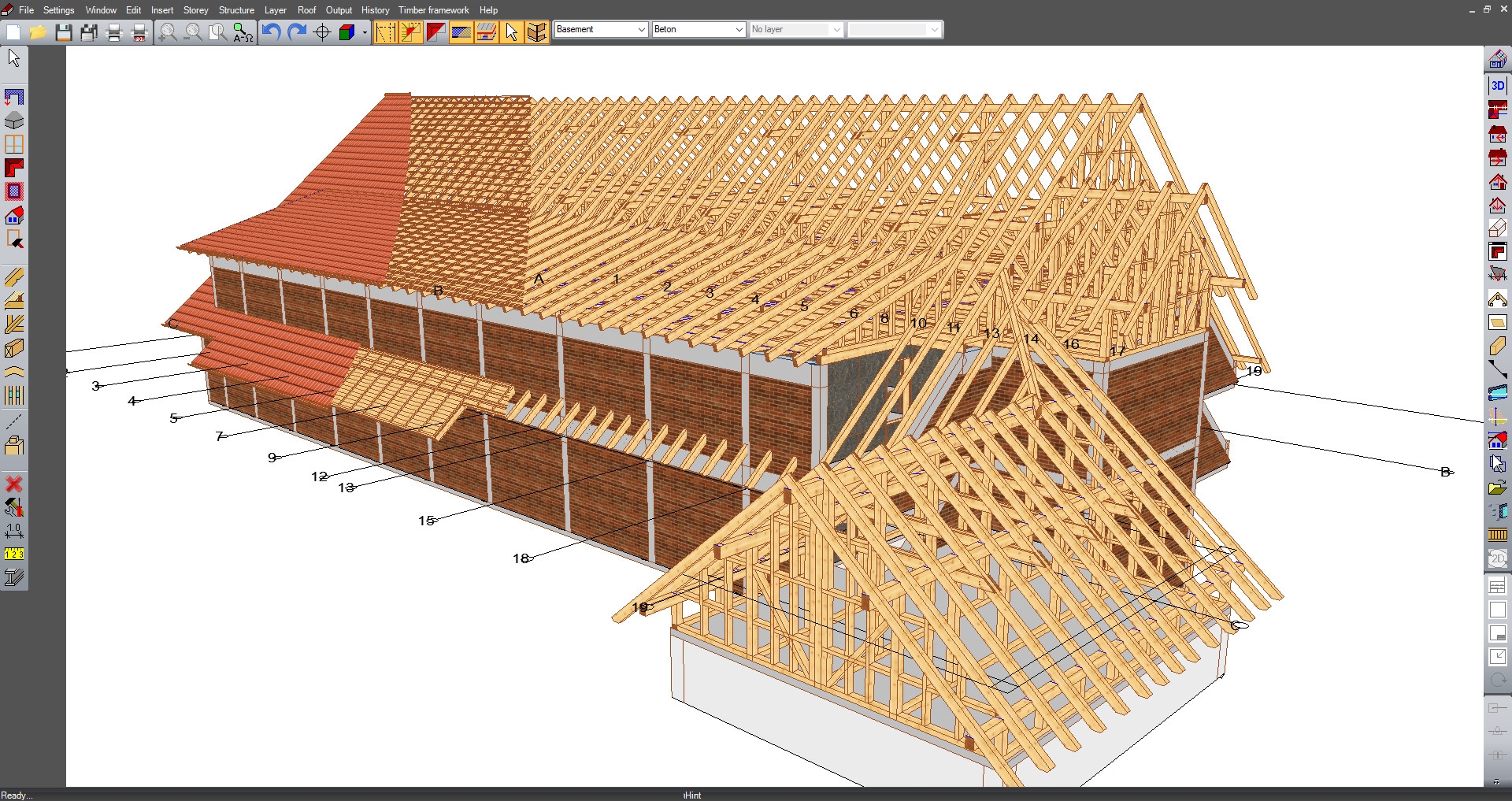

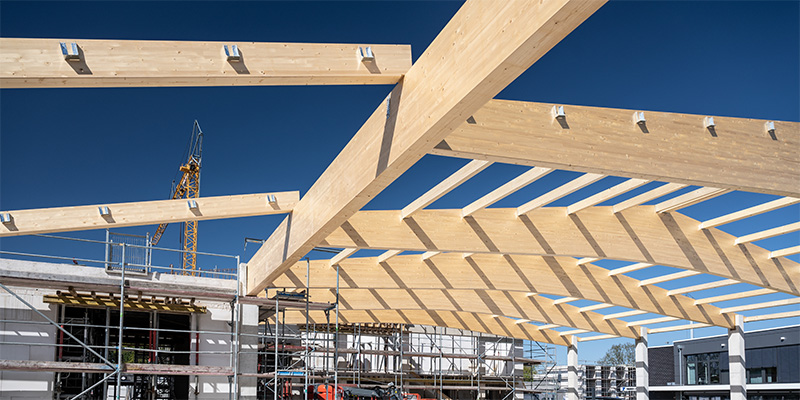

Sektor A - Dach

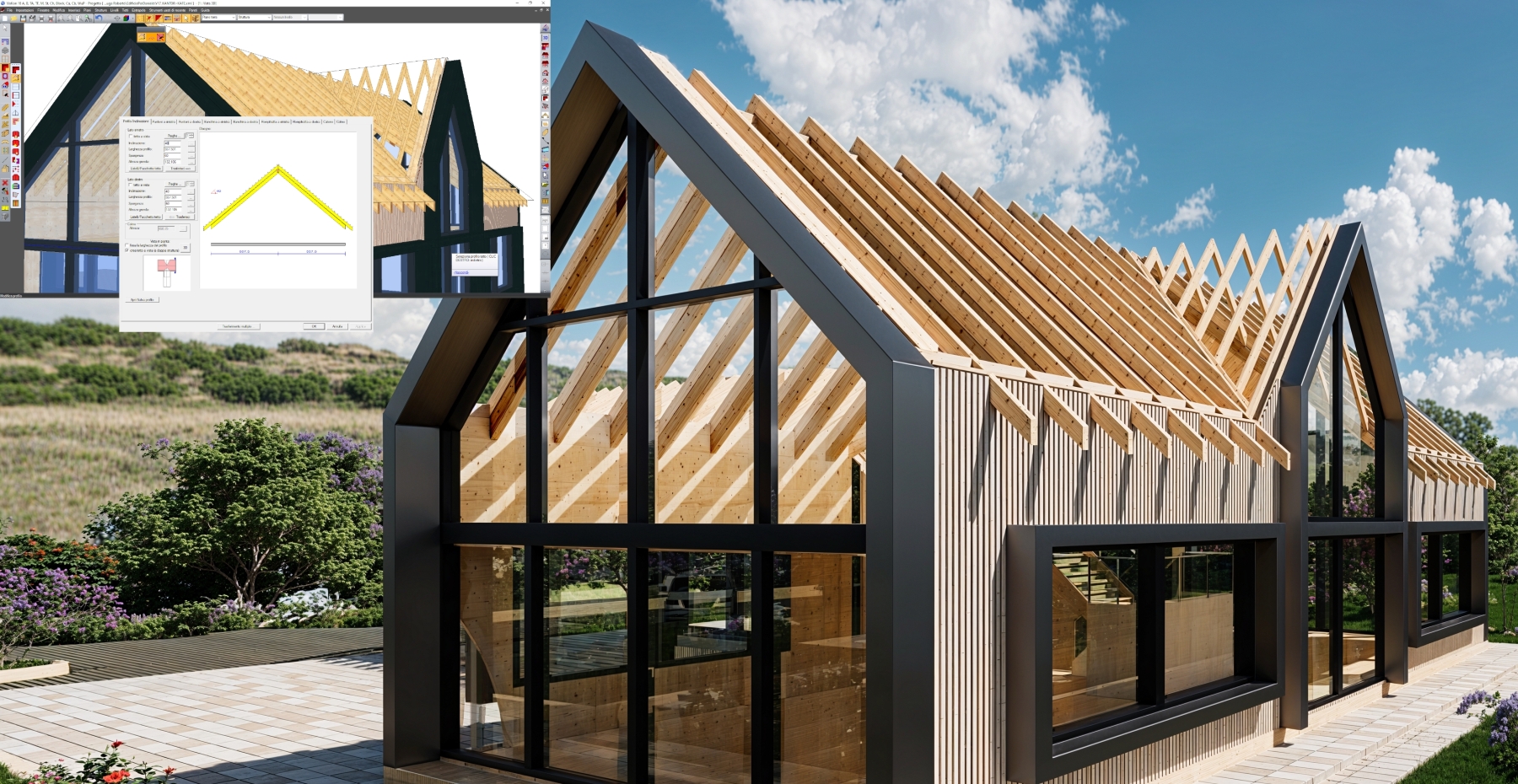

Durch den Technologieumstieg von 32 auf 64 Bit und die Integration eines neuen 3D-Kerns wurde mit der neuen VisKon Holzbauversion ein Meilenstein gesetzt, ohne Funktionalität, Bedienkomfort und den Fokus „Holzbau“ zu vernachlässigen. VisKon V11 bietet Zukunftssicherheit für viele Jahre, gepaart mit enormer Leistung und intuitiver Bedienung, sowohl in 2D als auch in 3D. Die Profilösung für jeden Holzbaubetrieb!

DIE WICHTIGSTEN NEUERUNGEN AUF EINEN BLICK

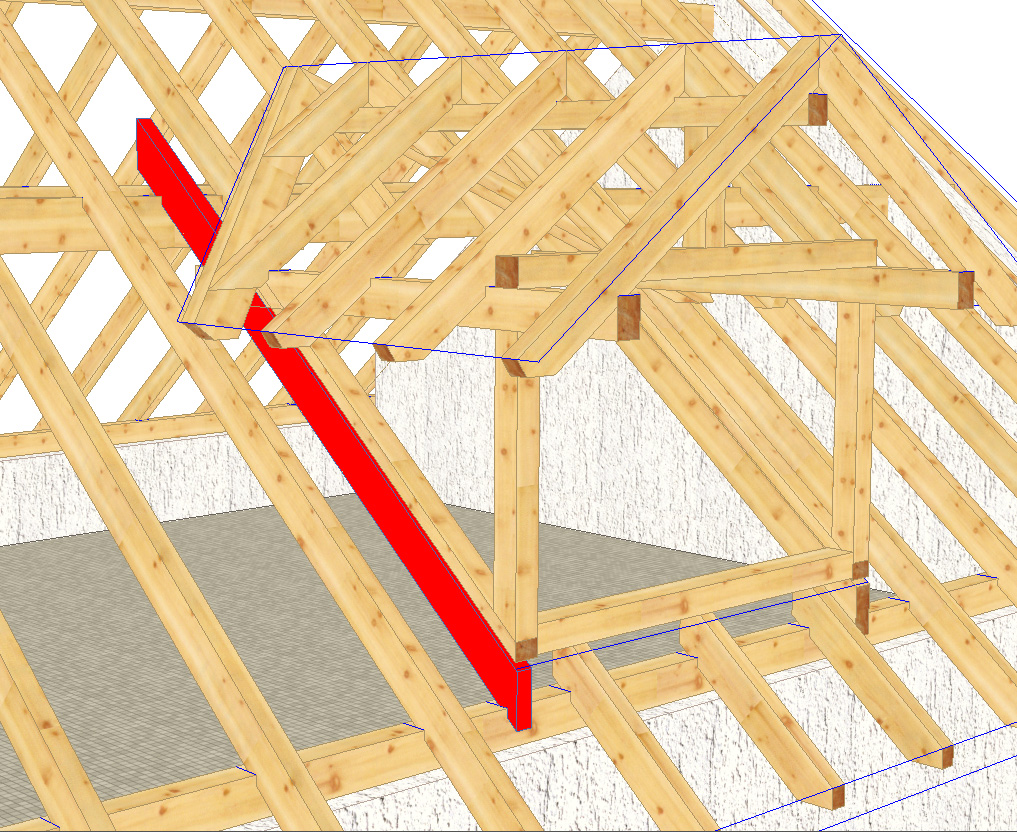

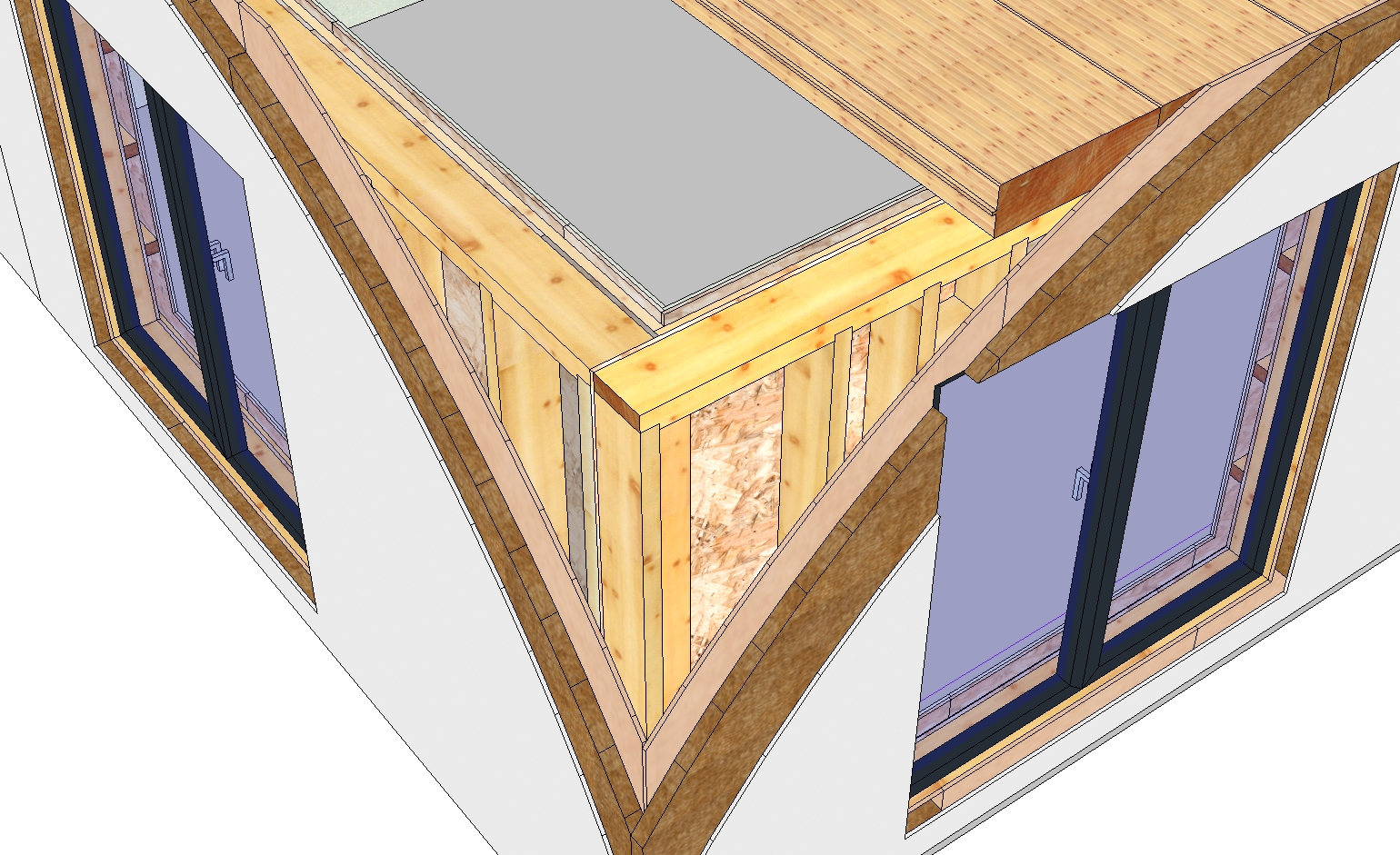

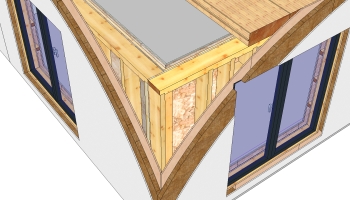

Dachgauben & Anbauten mittels Assistenten

  • Anbau-Assistent zum einfachen und schnellen Erzeugen von Anbauten
  • Automatische Auswechslung der Sparren und Zangen direkt beim Absetzen der Gaube in die Dachfläche und gleichzeitiges Berechnen der Pfosten und Brüstungshölzer in Echtzeit

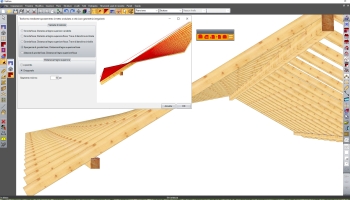

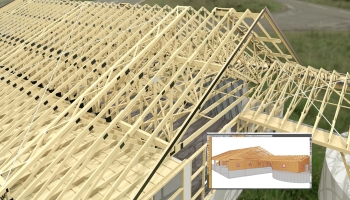

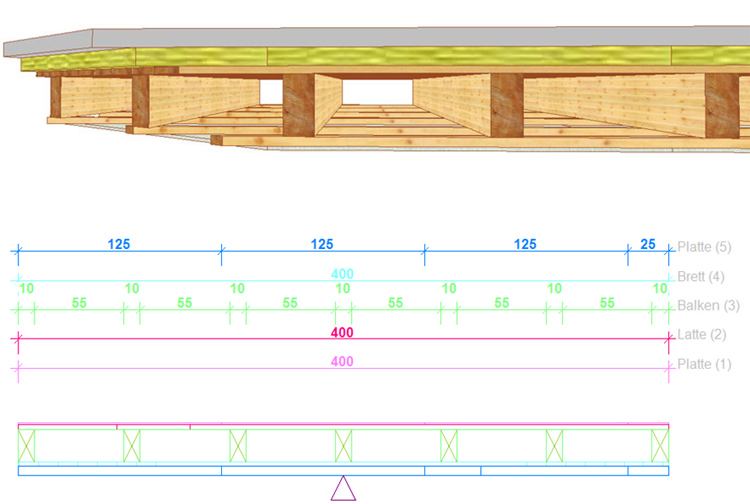

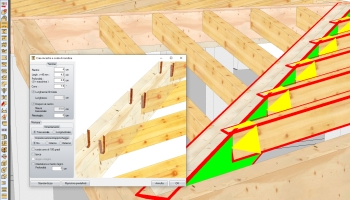

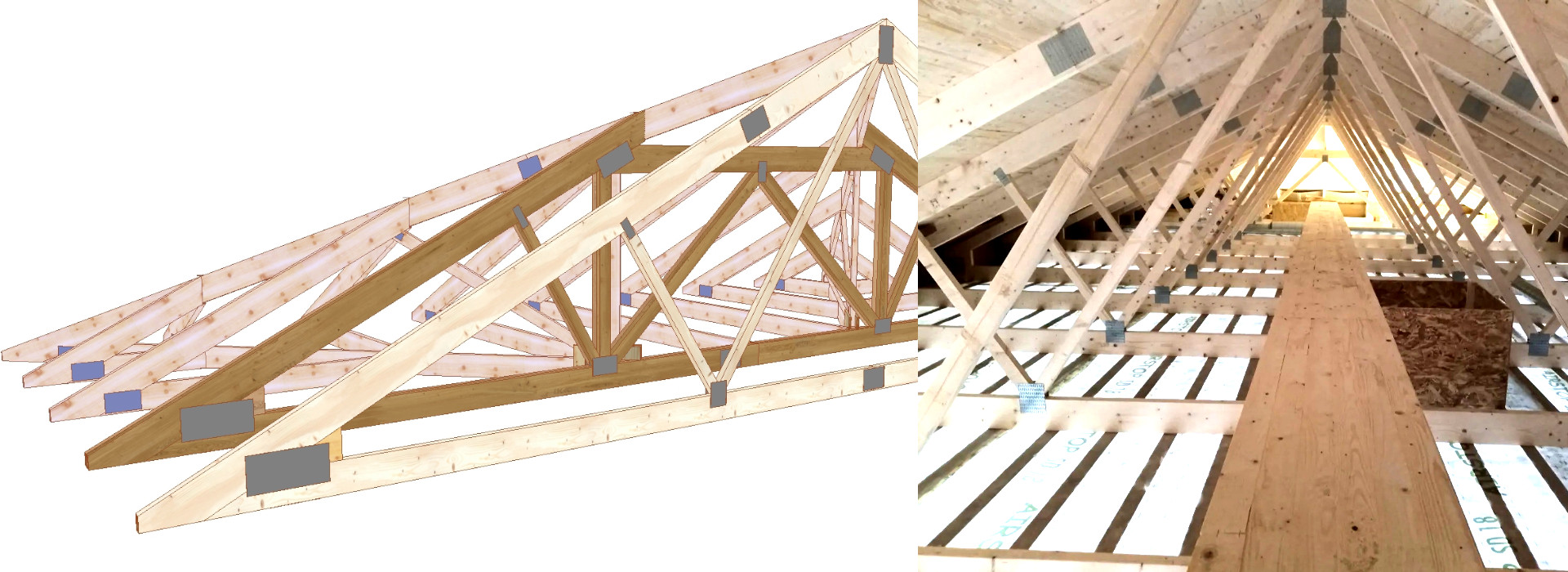

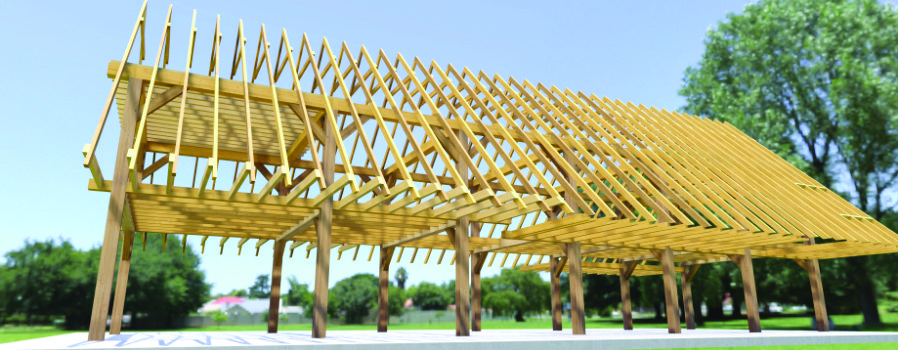

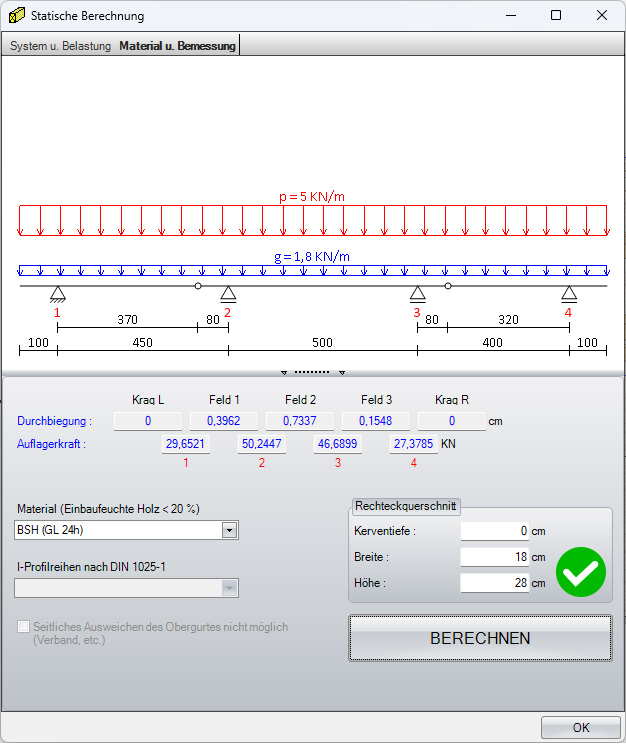

Balken, Zangen und Sparrenlagen / Sparrenaufdoppler

  • Erzeugen der Balkenlagen wahlweise horizontal oder in beliebiger Ebene
  • Einfache und selbsterklärende Konstruktion von Bauteilen wie „schrägen Flugsparren“

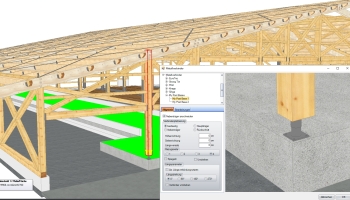

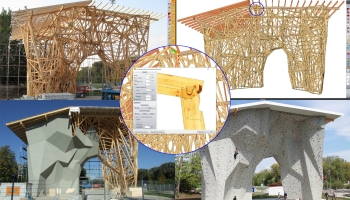

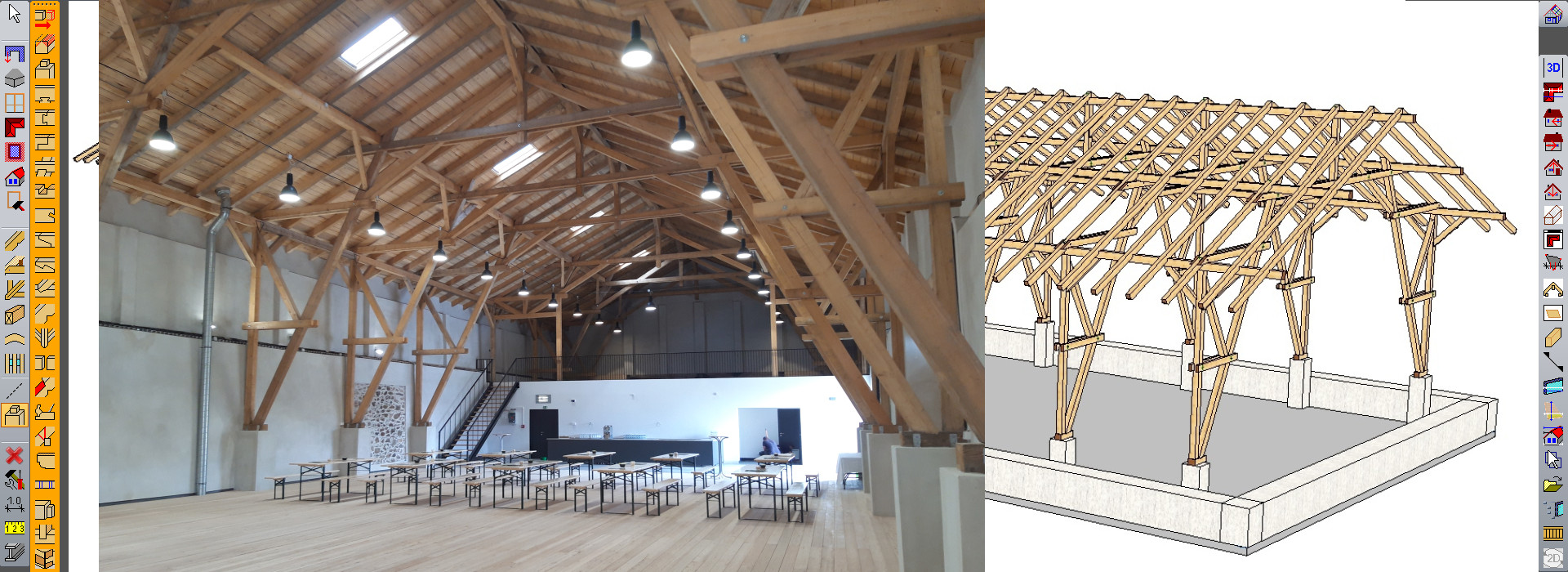

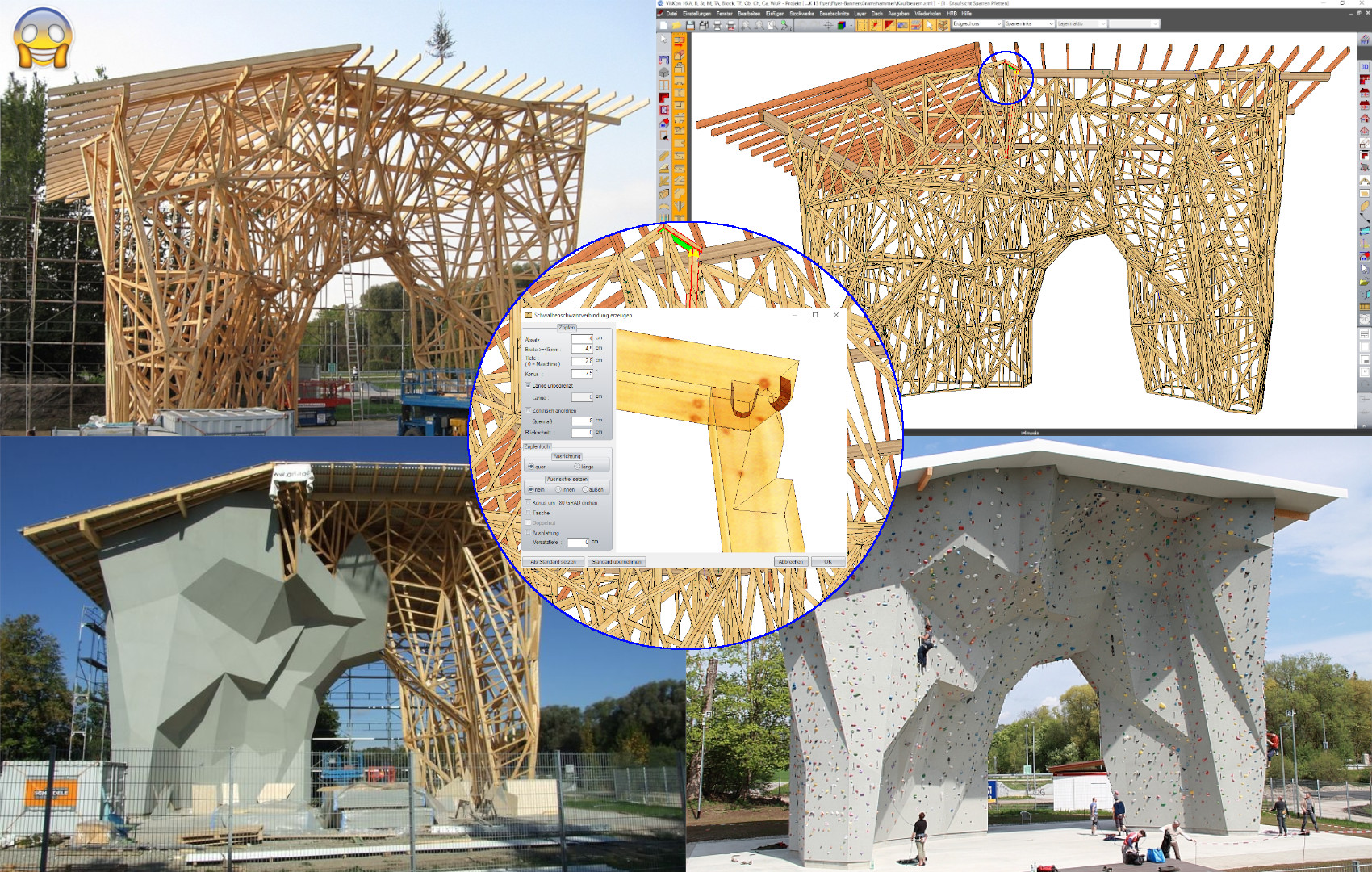

Freie Konstruktion

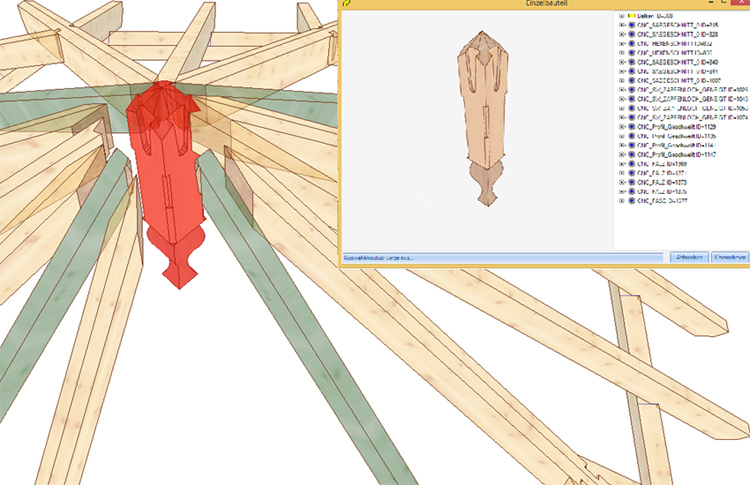

  • Planen von komplexen Konstruktionen durch freie Balken aus Holz oder Stahlträgern in freier Ebene (z.B. Mandala-Dächer, Windschiefe Dächer oder komplett freie Konstruktionen)
  • Stahlträgerprofilkatalog nach DIN 1025 / 1026

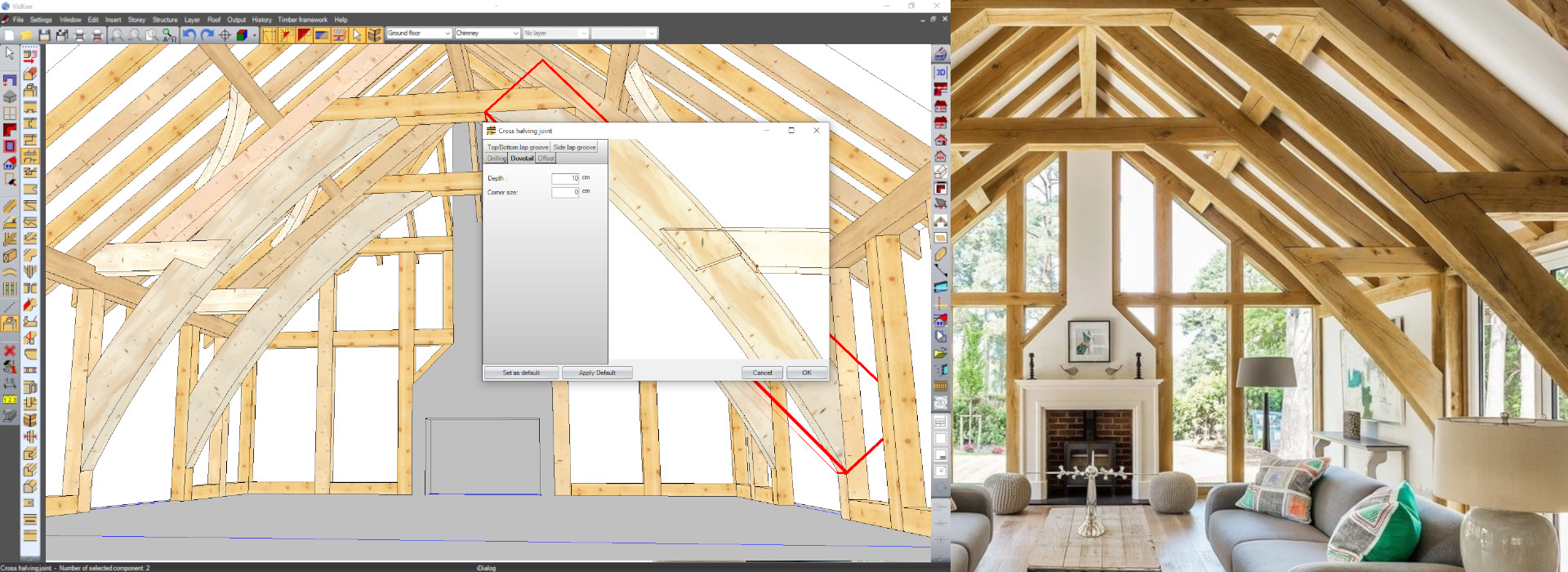

  • Konstruieren von gebogenen Hölzern und gebogenen Holzbindern

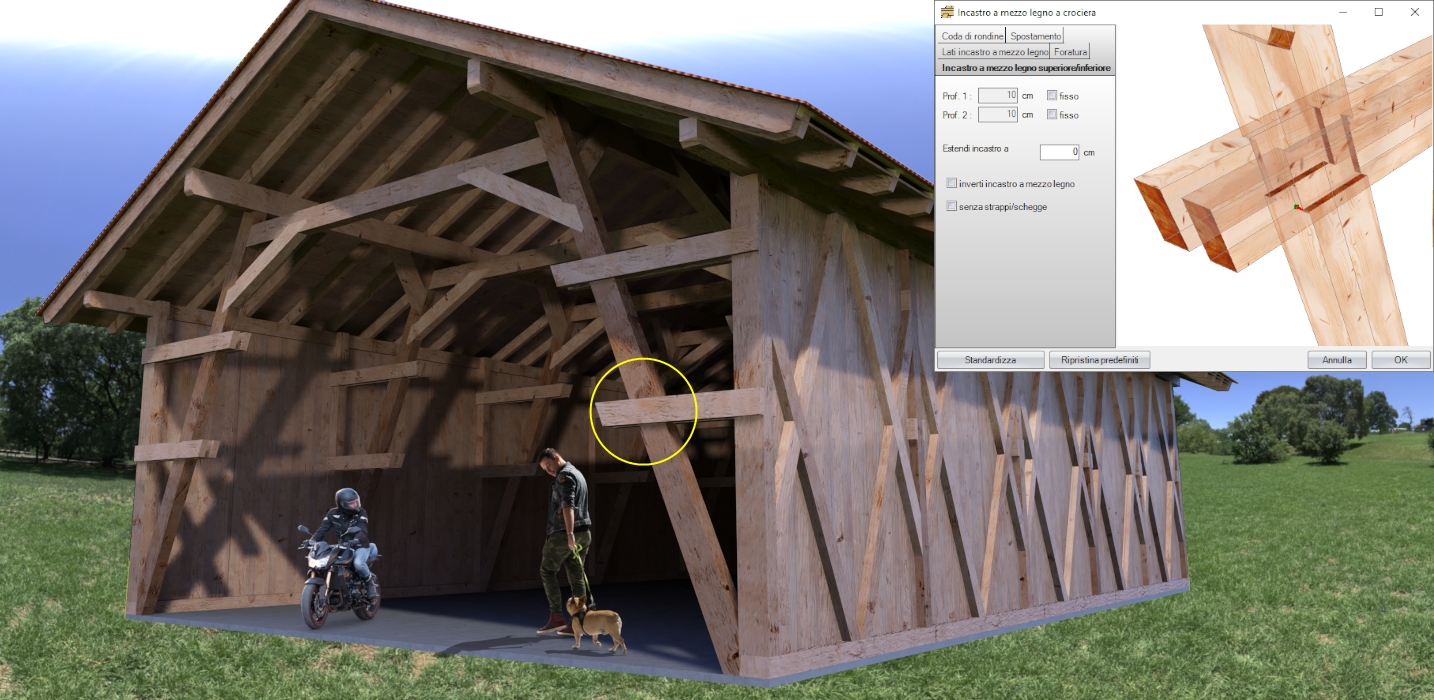

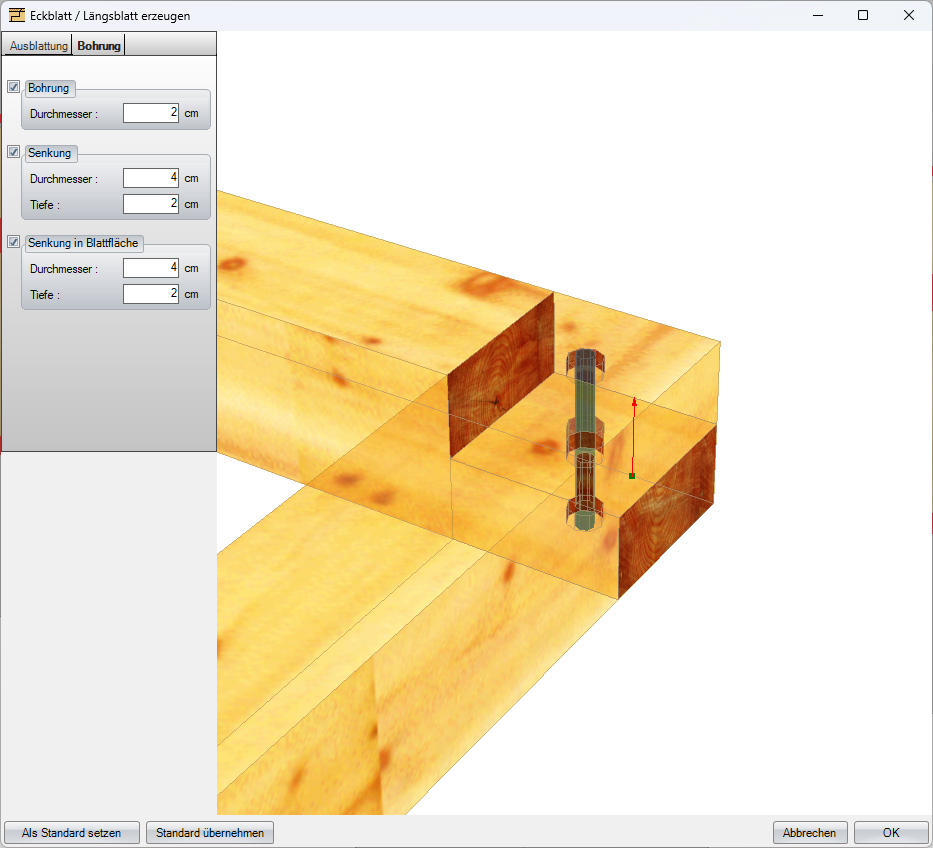

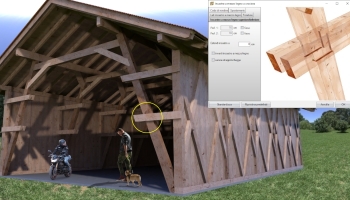

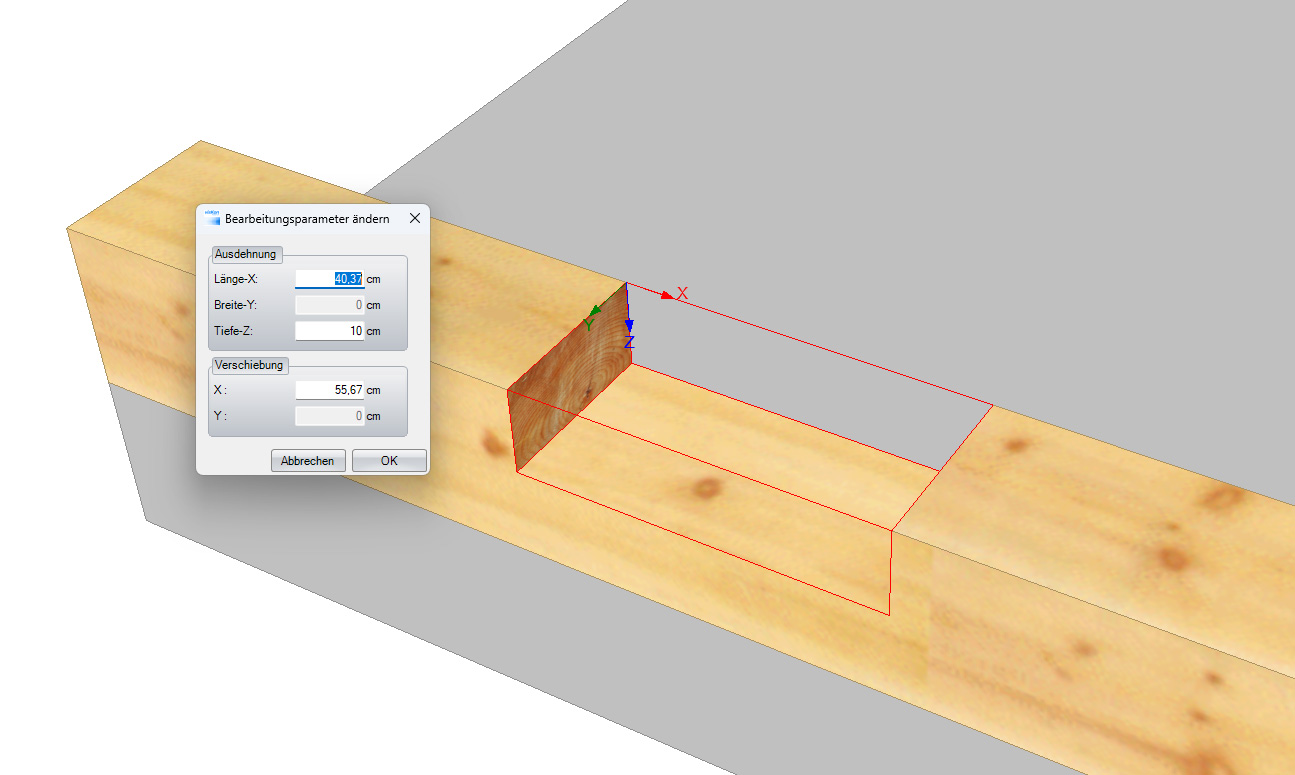

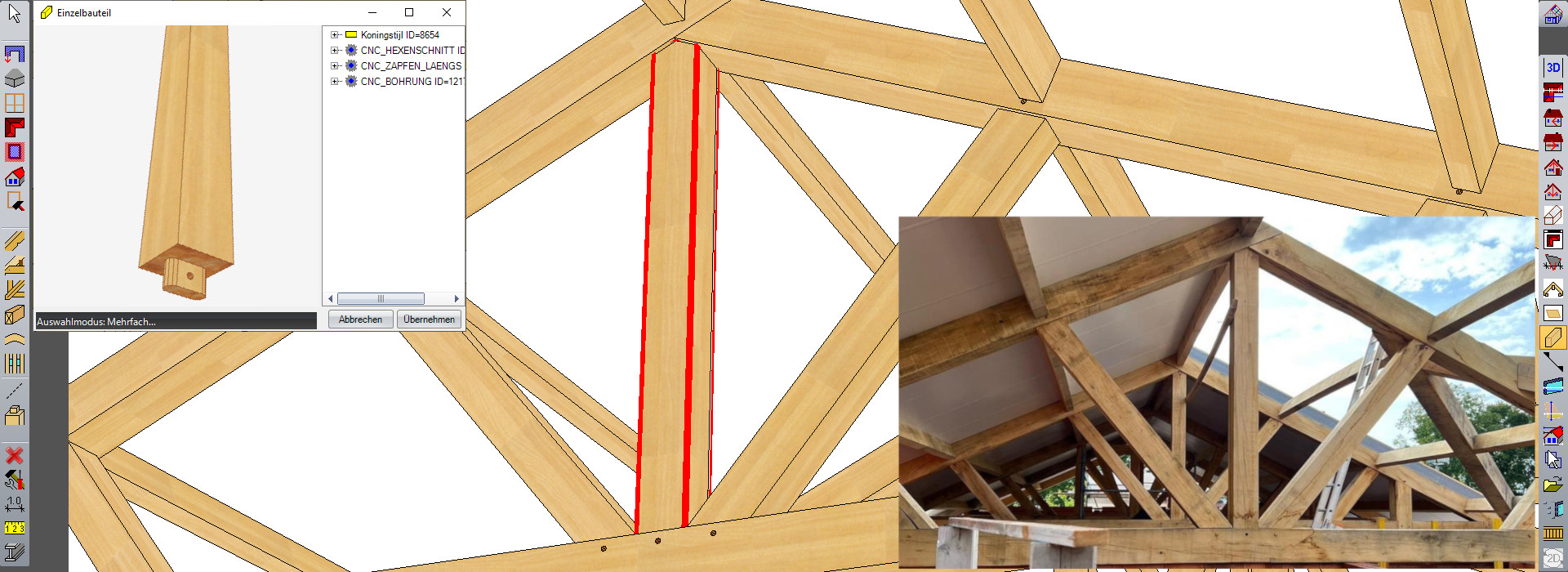

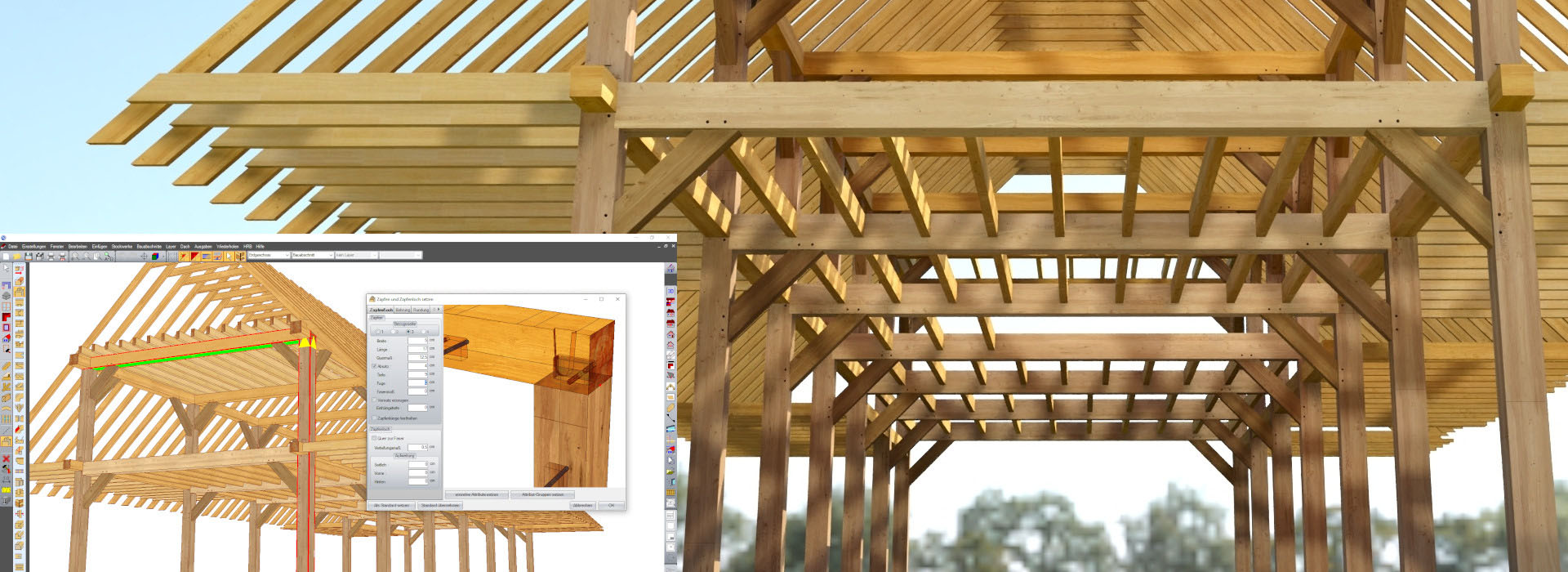

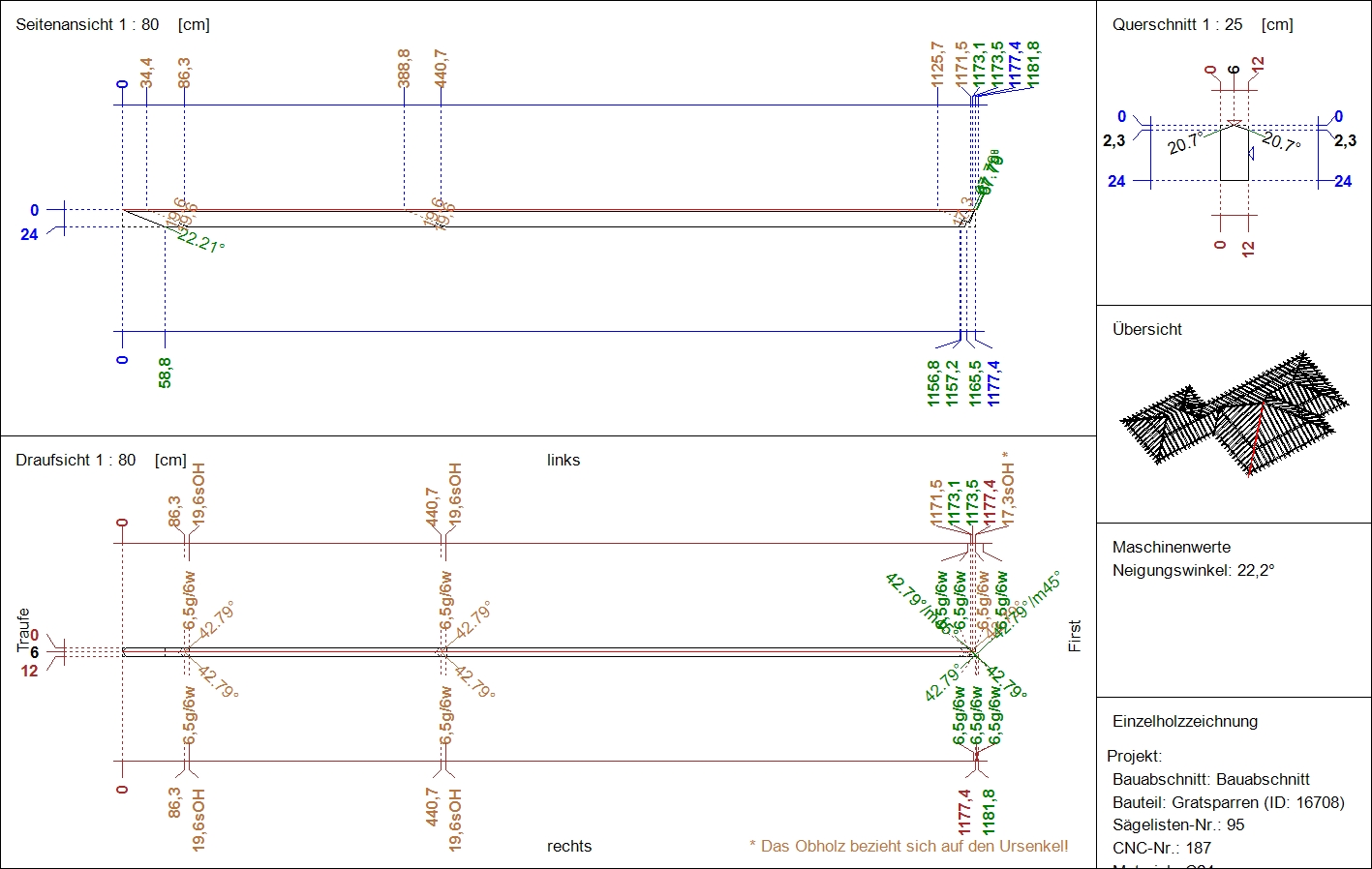

Holzbearbeitung im Detail

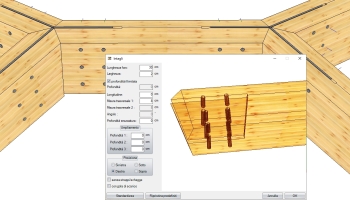

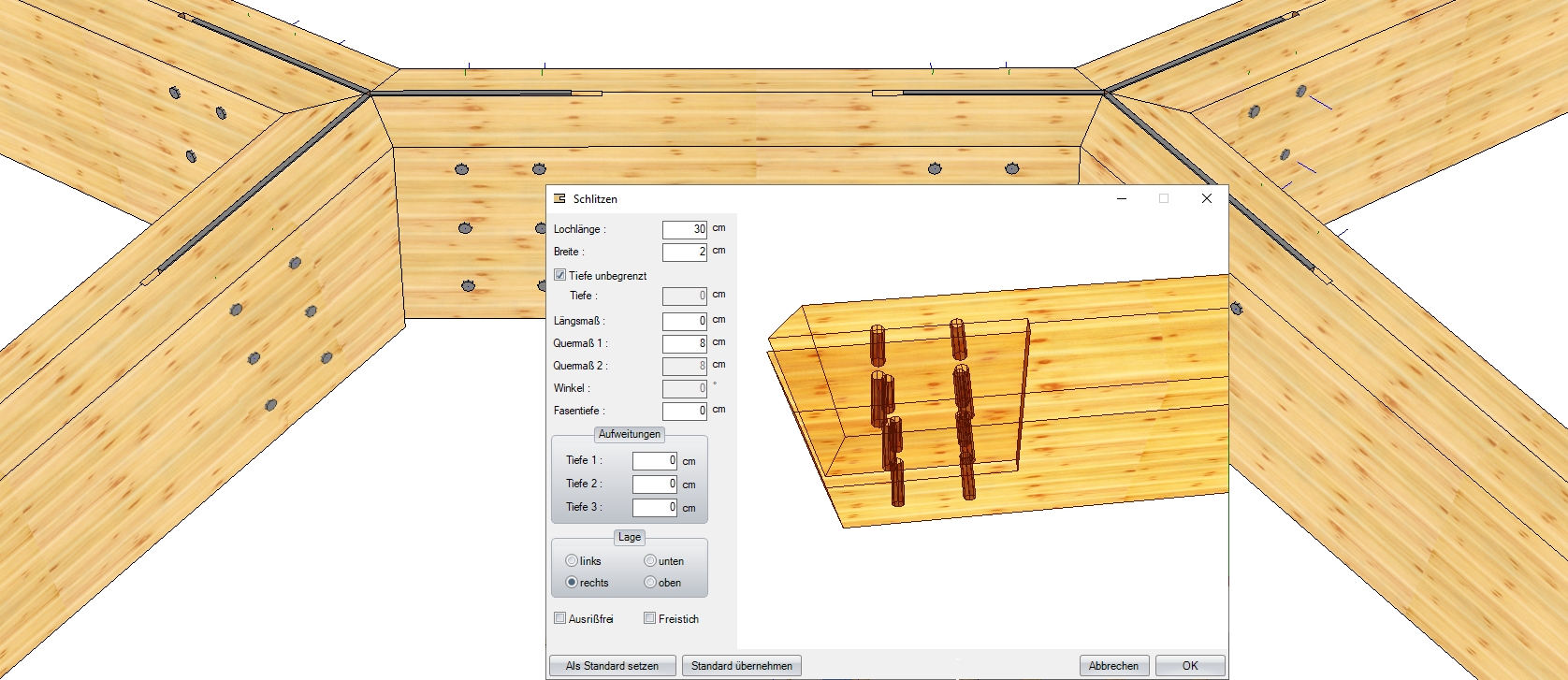

  • Präzise Vorplanung für die Fertigung durch Erzeugen von praxisgängigen Holzverbindungen wie z.B. Profilierungen, Bohrungen, Kerven, Verblattungen, Zapfen, Schwalbenschwanzzapfen und Versätze uvm.
  • Sämtliche Verbindungsmittel inkl. Vermaßung und Maschinenübergabe

Beliebige Holzteile


In VisKon® können Hölzer an Ebenen und auch frei im Raum erzeugt werden. Dadurch können Sie auch Konstruktionen eingeben, bei denen sich alle Hölzer überlappen.
  • Mittels automatischer Dachkonturerkennung Grundrisse oder Grundrissvorlagen per DXF / DWG einlagern und die komplexesten Dachausmittlungen in wenigen Sekunden erstellen
  • Dachziegelbibliothek mit über 800 Ziegeltypen, per Knopfdruck in den Integrierten Dachziegelkatalog einpflegen
  • Dachfenster und Schornsteine mit automatischer Auswechslung und Anschlusssystem
  • Erzeugen von Traufabsätzen mit nur 3 Mausklicks

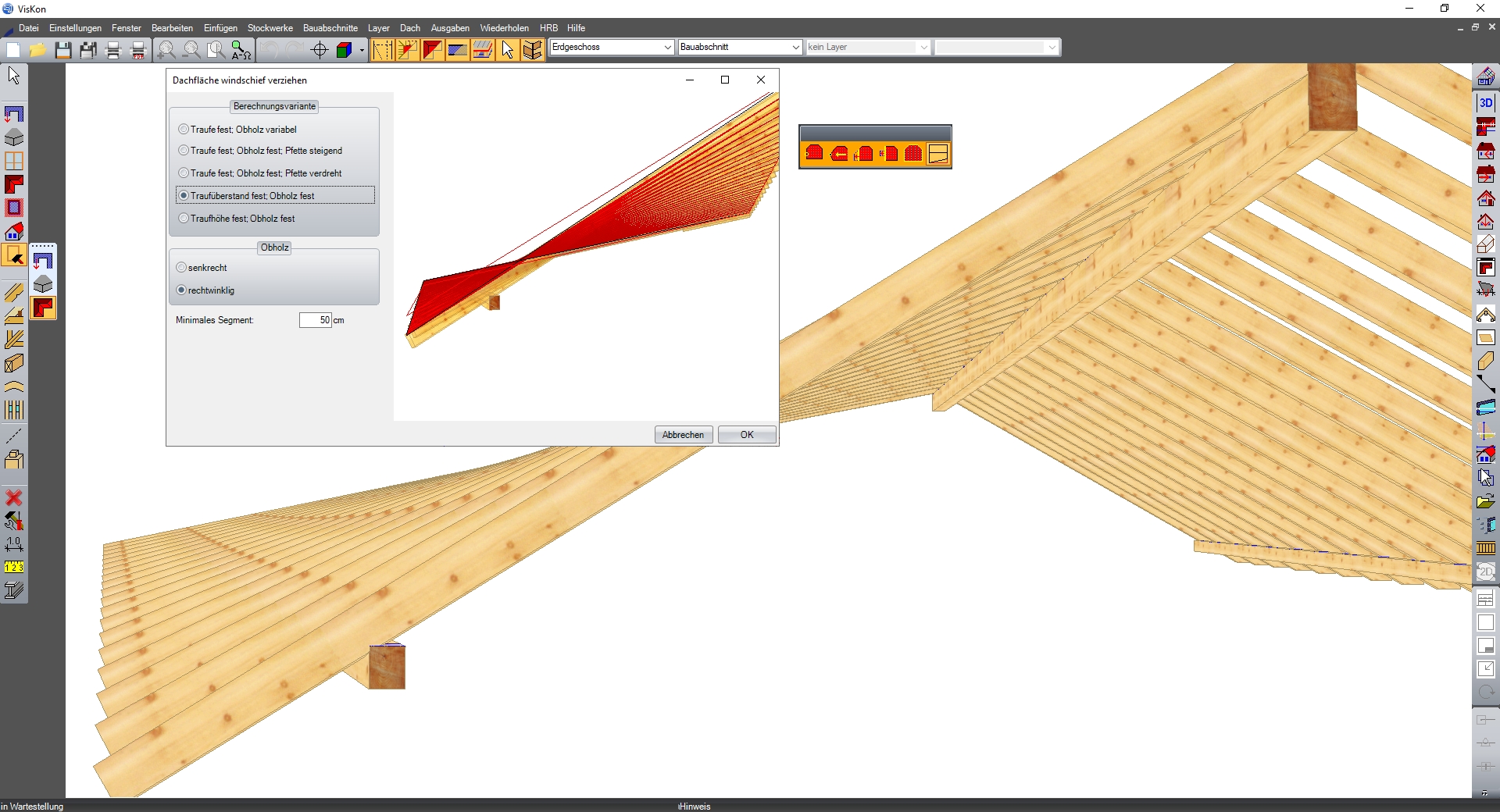

  • Freie Nachbearbeitung aller Dachflächen mit beliebiger Verschmelzung der Dächer
  • Spiegeln von Dächern, Wänden, Bohrungen und Einzelbauteilen

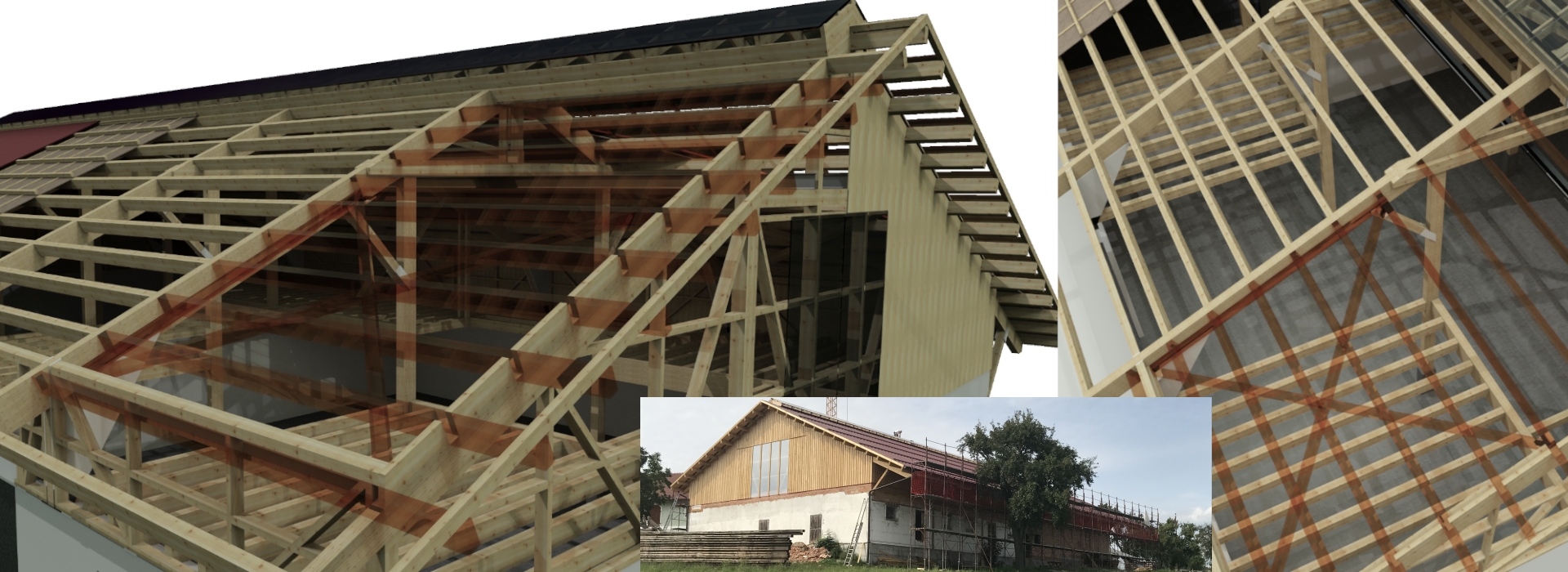

Präsentation der Projekte in 3D über Sketchfab

Die in VisKon erstellten Projekte können als 3D Modelle auf Sketchfab veröffentlicht* und im Browser, auf Tablets und Smartphones angesehen werden. Ideal zur Präsentation fü Kunden.
*es muss ein (kostenloser) Sketchfab-Account erstellt werden.

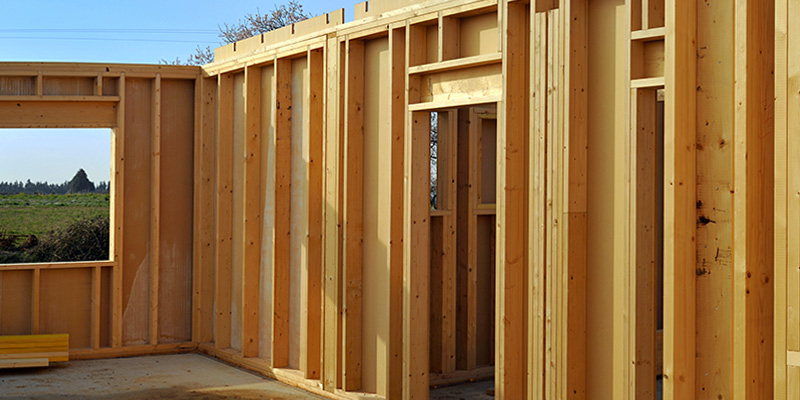

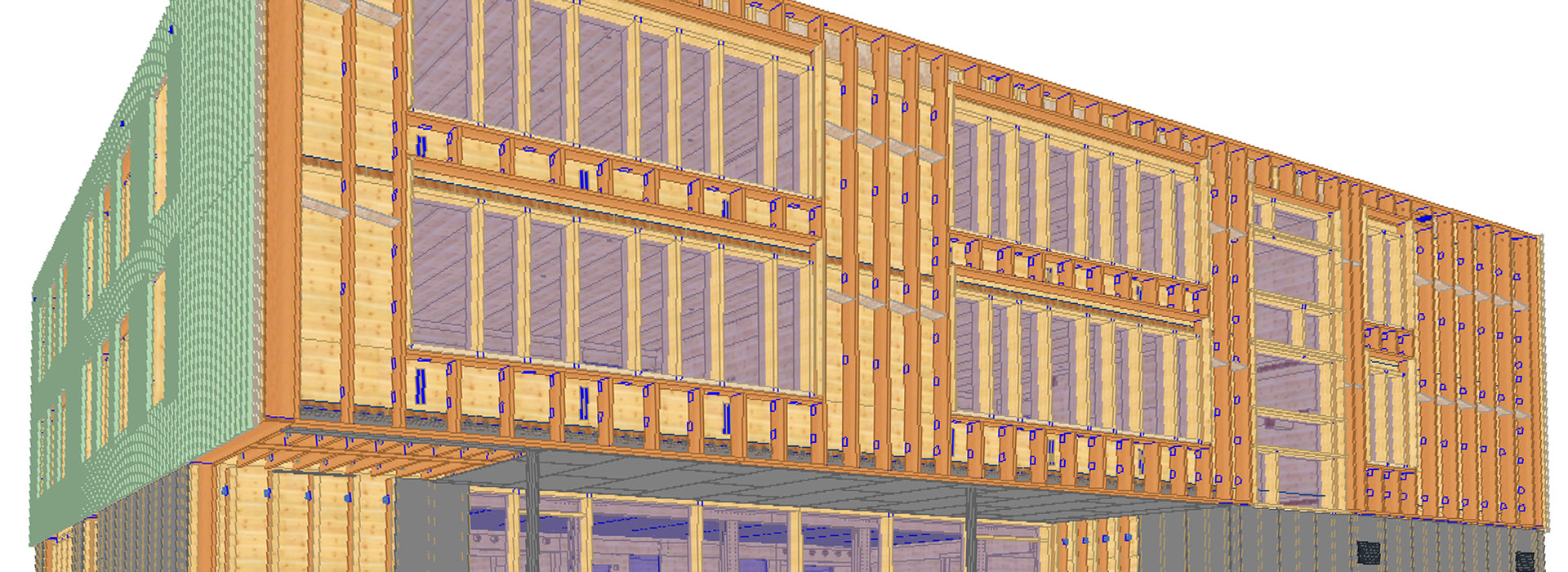

Sektor B - Wand

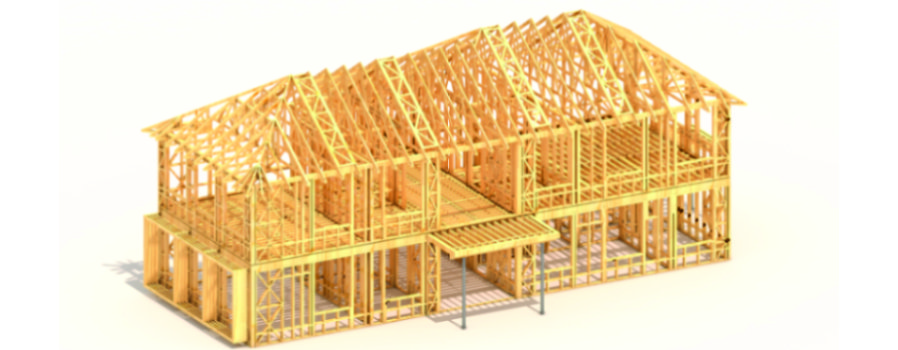

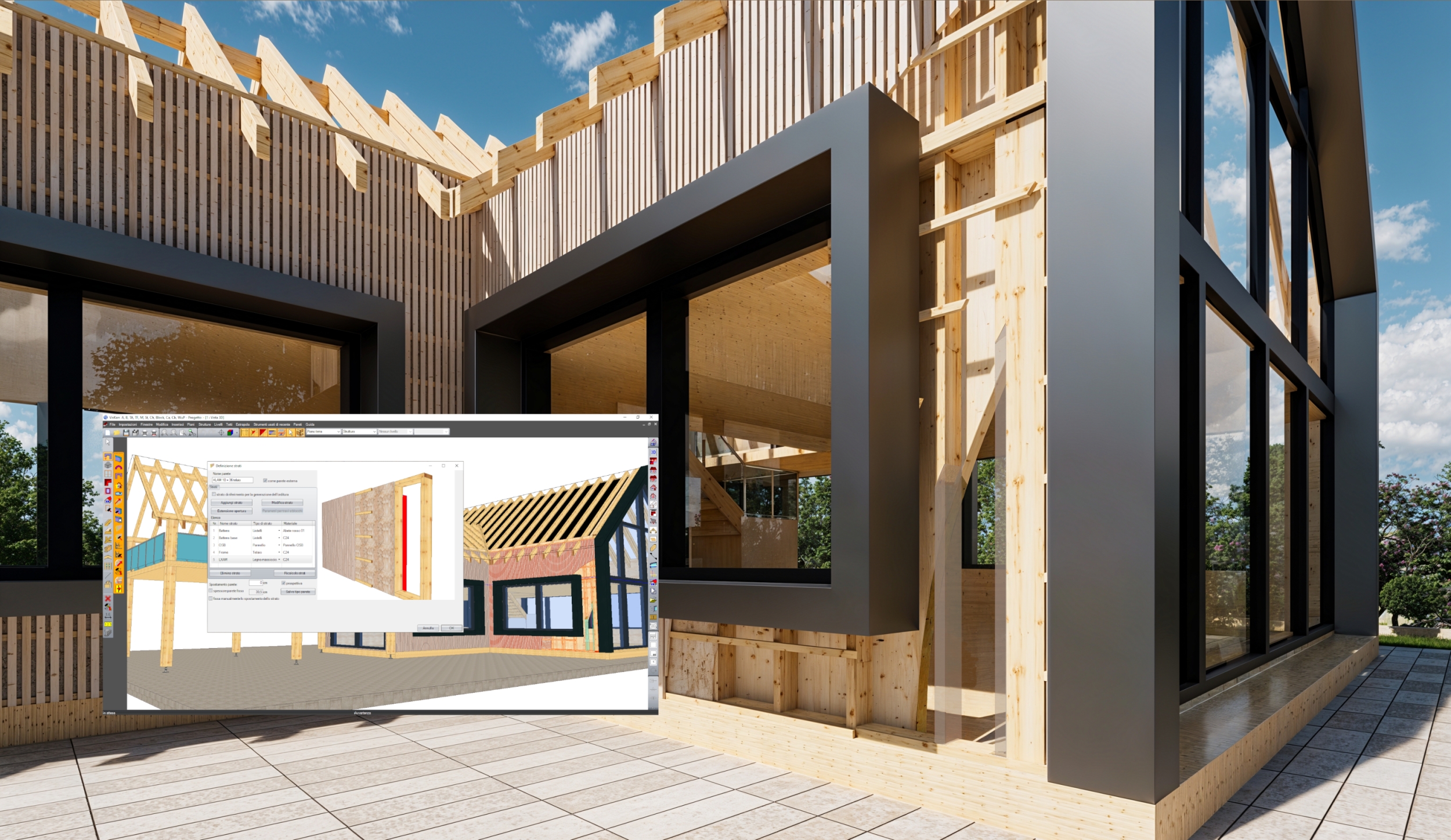

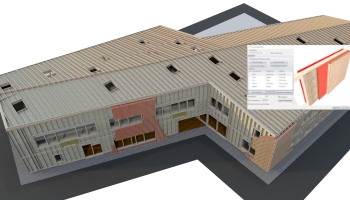

VisKon HRB ermöglicht es Ihnen, komplette Projekte mit Wänden, Dachstuhl und Balkenlage in einem Programm zu erstellen. Ausführung in Holzrahmen-, Fachwerk- oder Blockbau mit beliebigen Wandaufbauten.

Eck- und Anschlusssystem

Frei definierbare Ecksysteme sowie Anschlüsse des entsprechenden Wandaufbaues in Echtzeitvorschau. Einbringen zusätzlicher Eckständer mit frei definierbarem Querschnitt und Lage und automatisches wie auch individuelles Teilen oder Wechseln des Anschlusssytems.

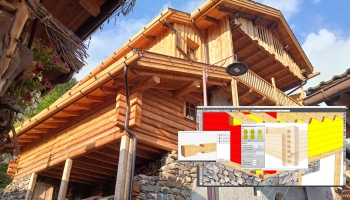

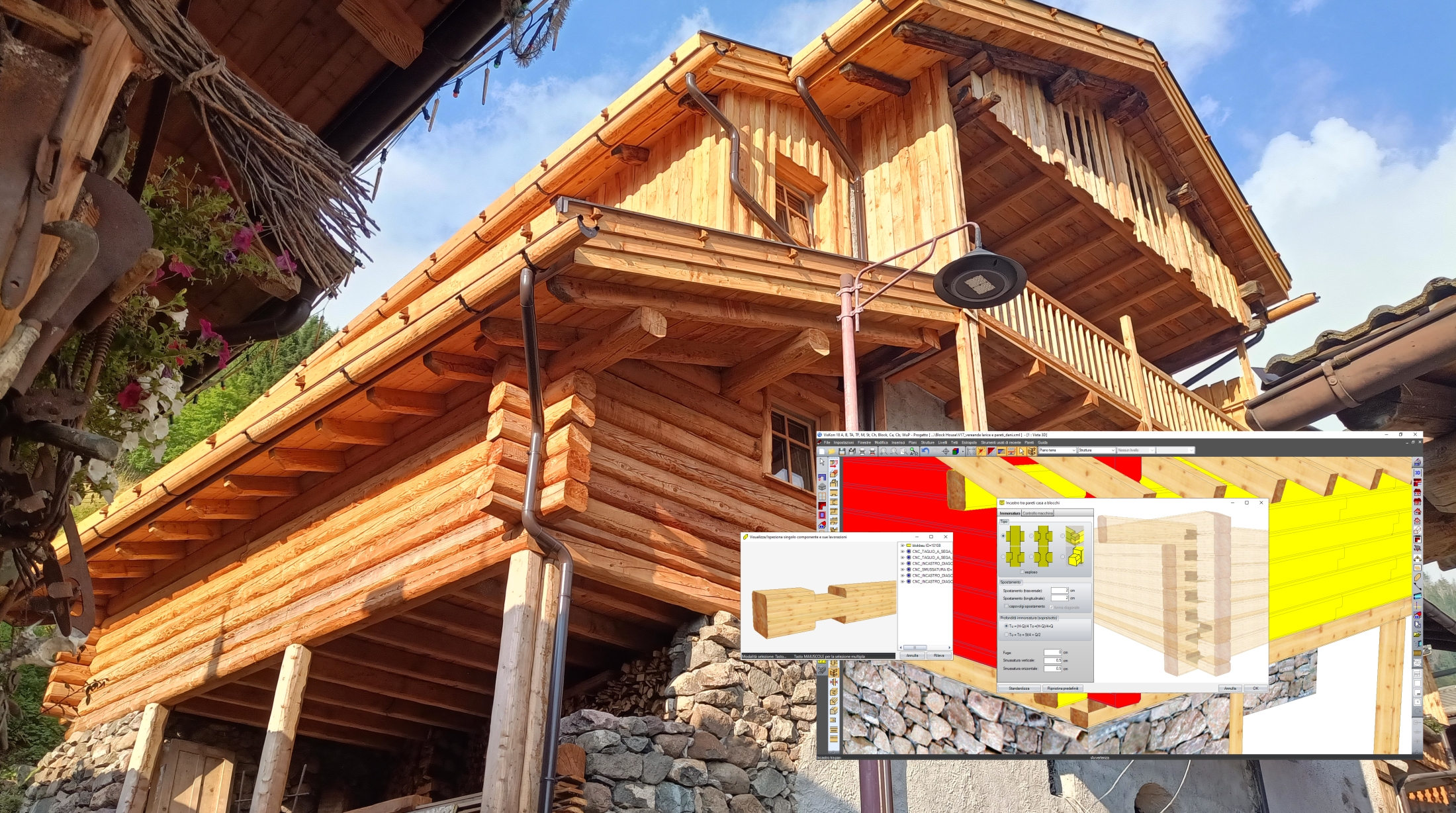

Verkämmungen

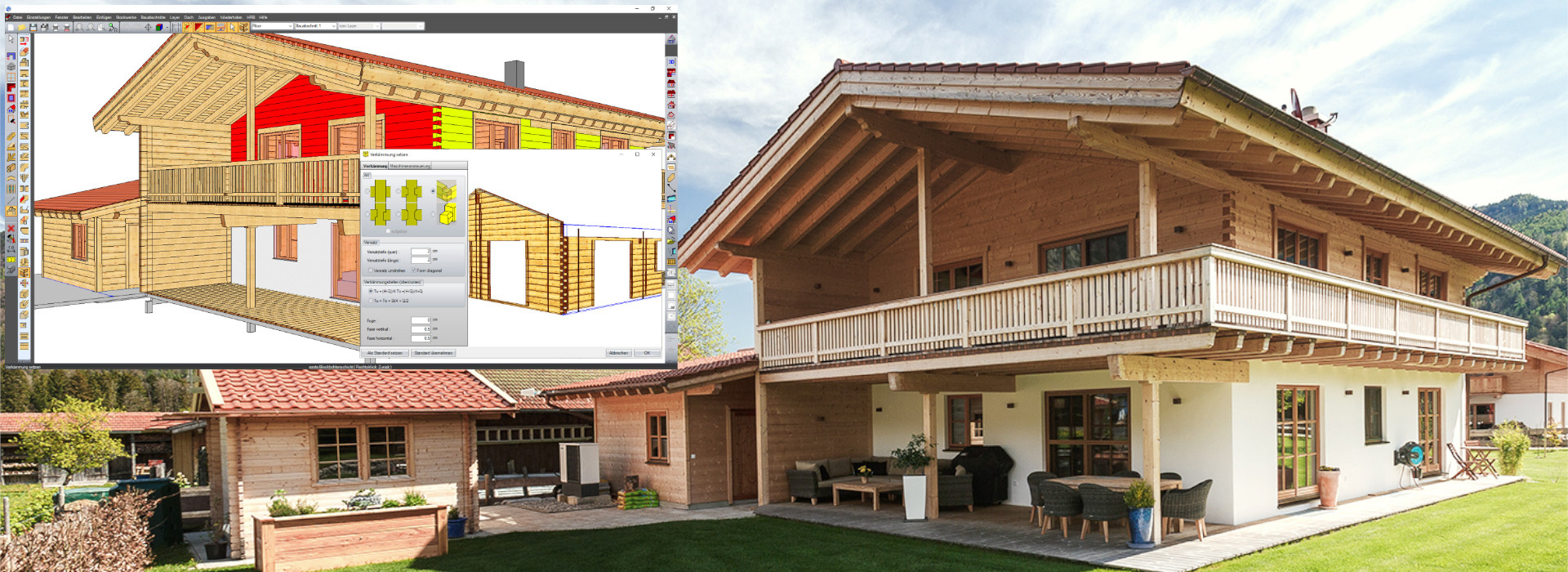

Verkämmungen beinahe jeder Art sind möglich. So können problemlos Wände mit unterschiedlichen Blockbohlenstärken und mehrschichtigen Aufbauten in Ihr Projekt integriert werden. Fugen sowie Gleitleisten innerhalb der Verkämmungen werden berücksichtigt. DIe Verkämmungstiefe ist frei definierbar. Runde wie auch profilierte Blockbohlentypen können fotorealistisch dargestellt werden.

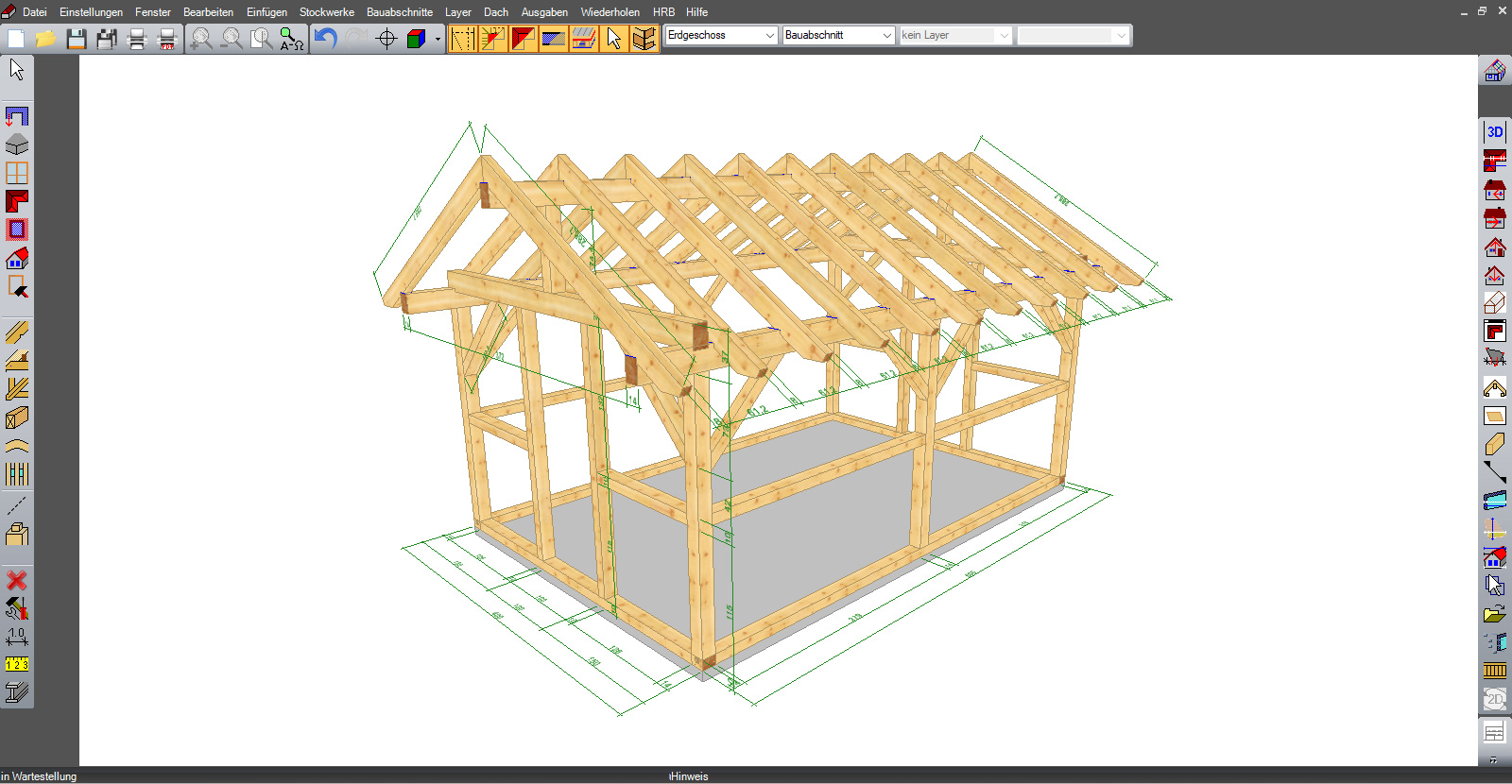

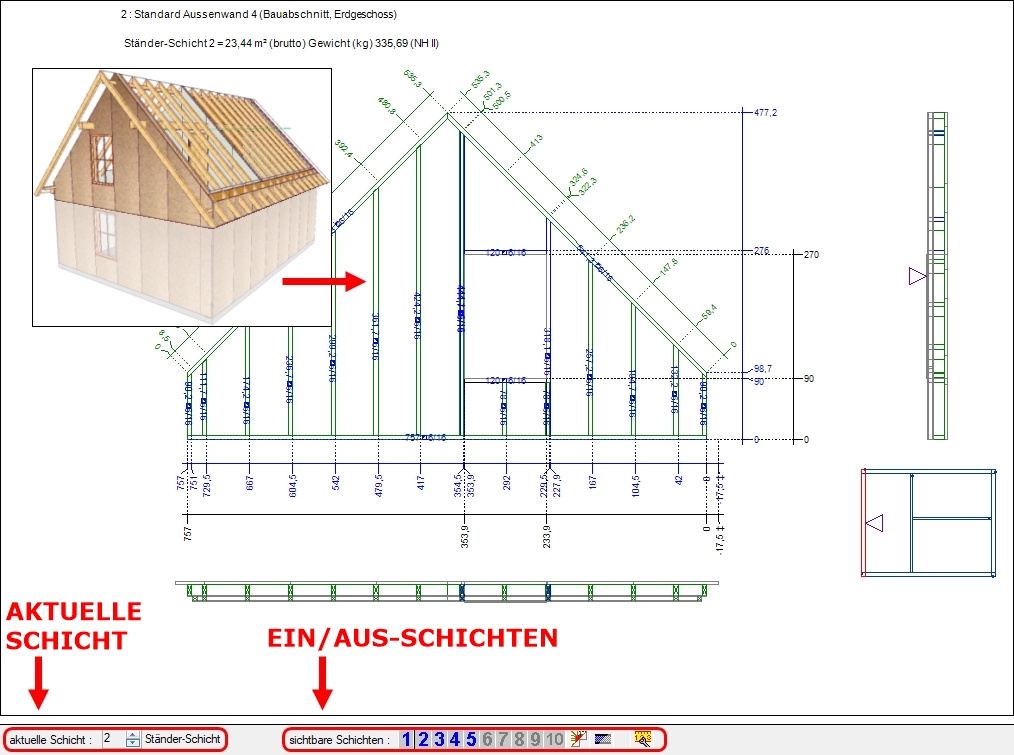

Automatische Vermaßung

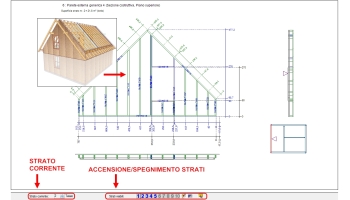

Automatische Vermaßung der einzelnen Wandpläne schichtweise auf Knopfdruck! Individuelle Vermaßung sowie Farbgebung für Ständer, Blockbohlen und Platten möglich.

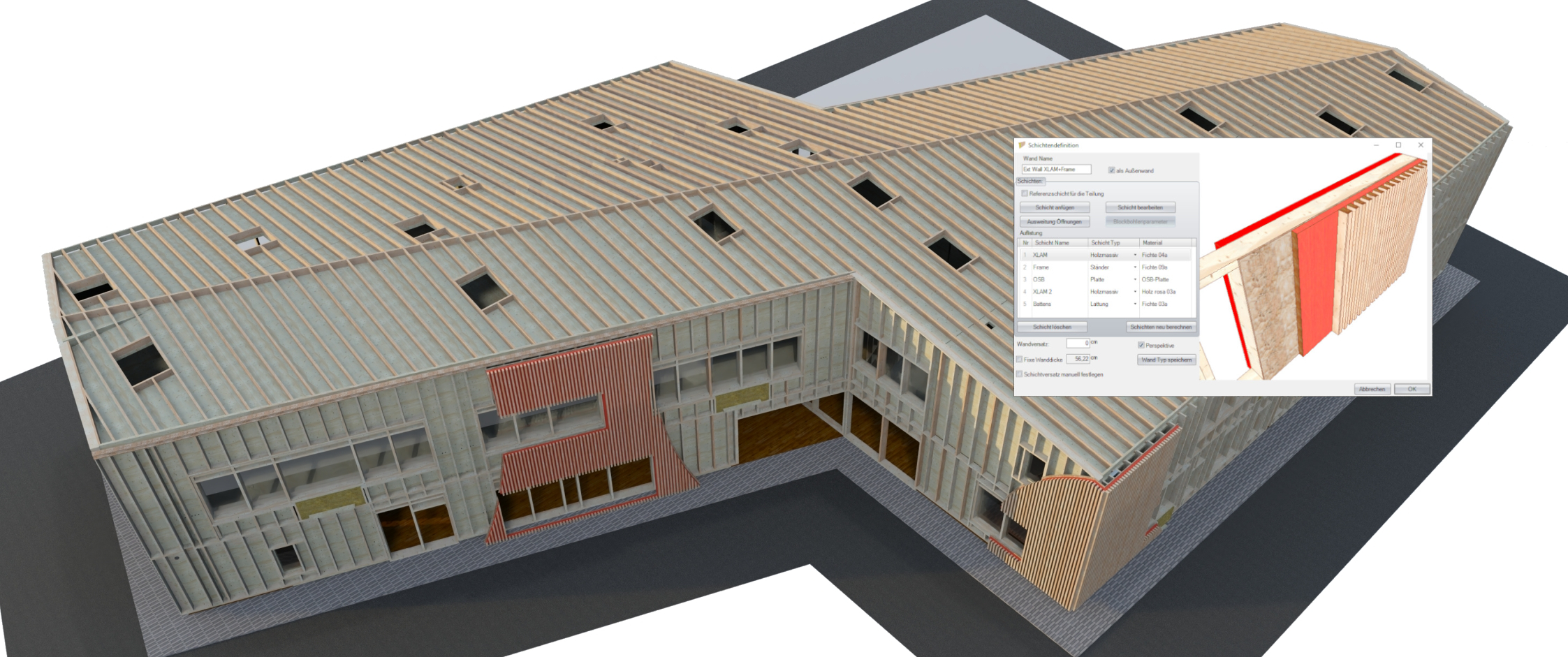

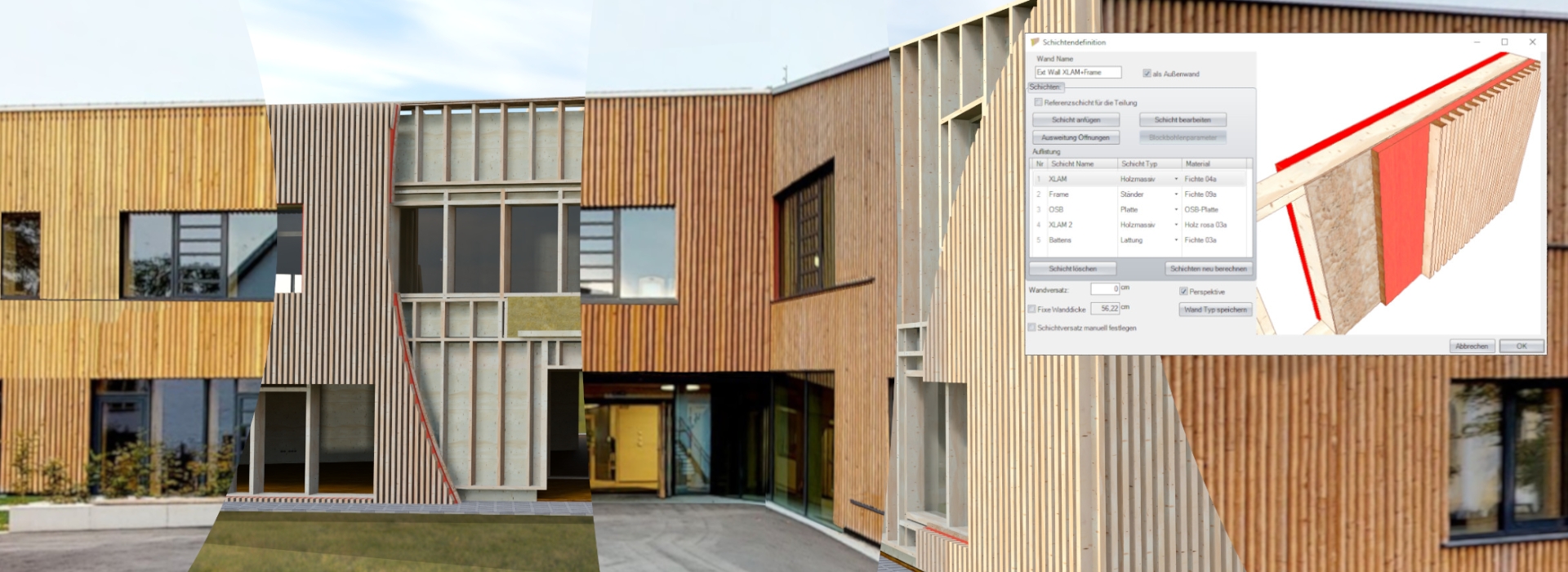

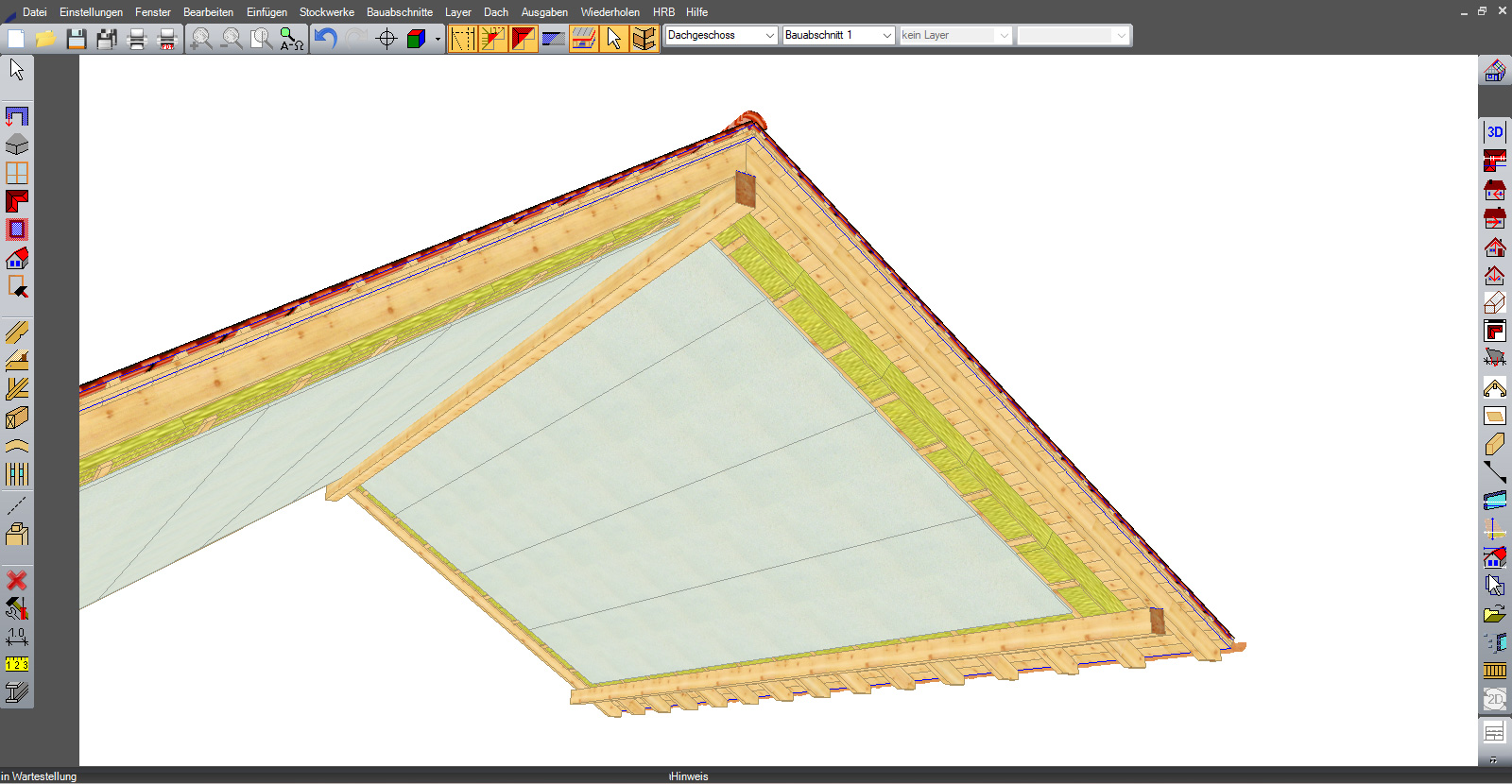

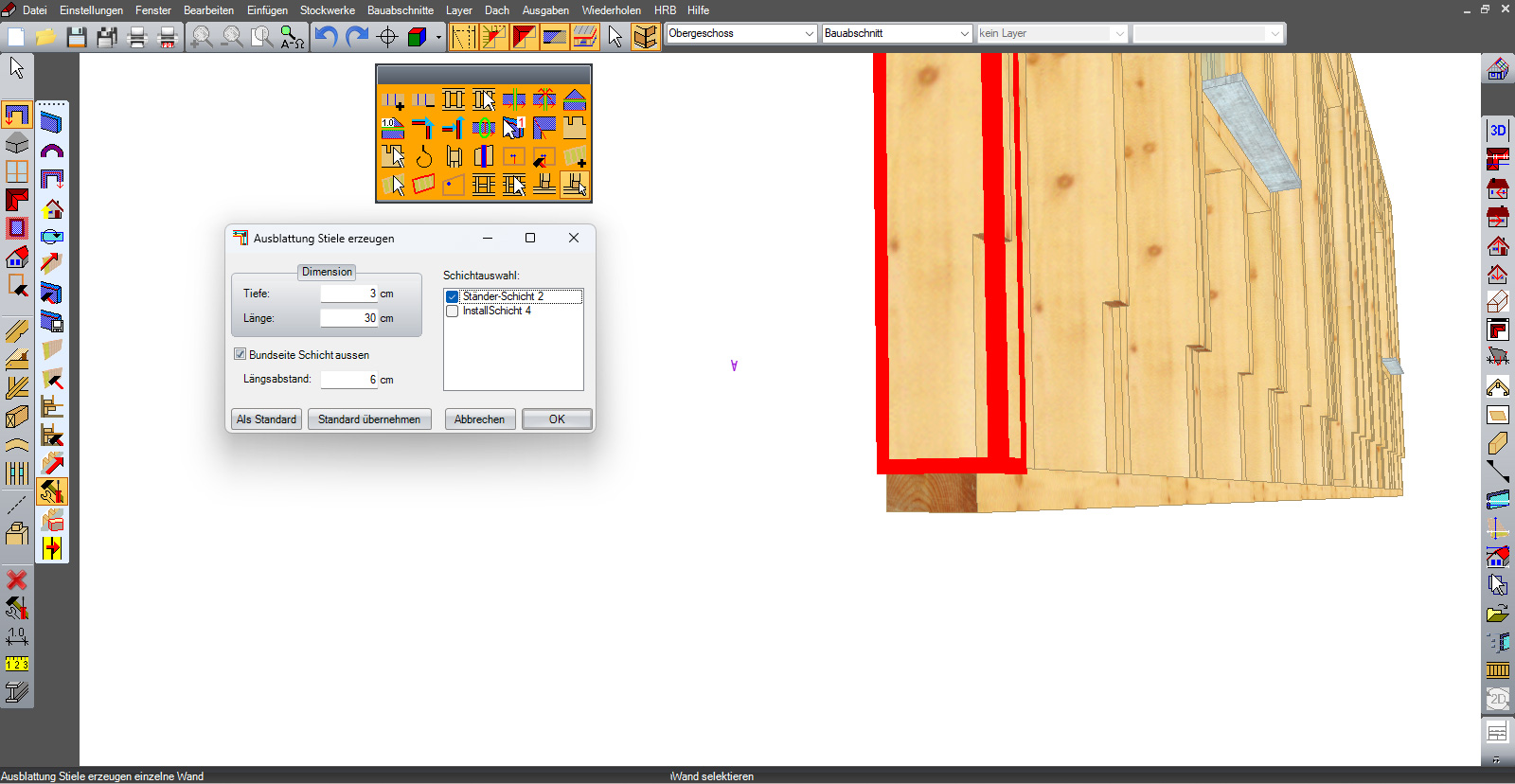

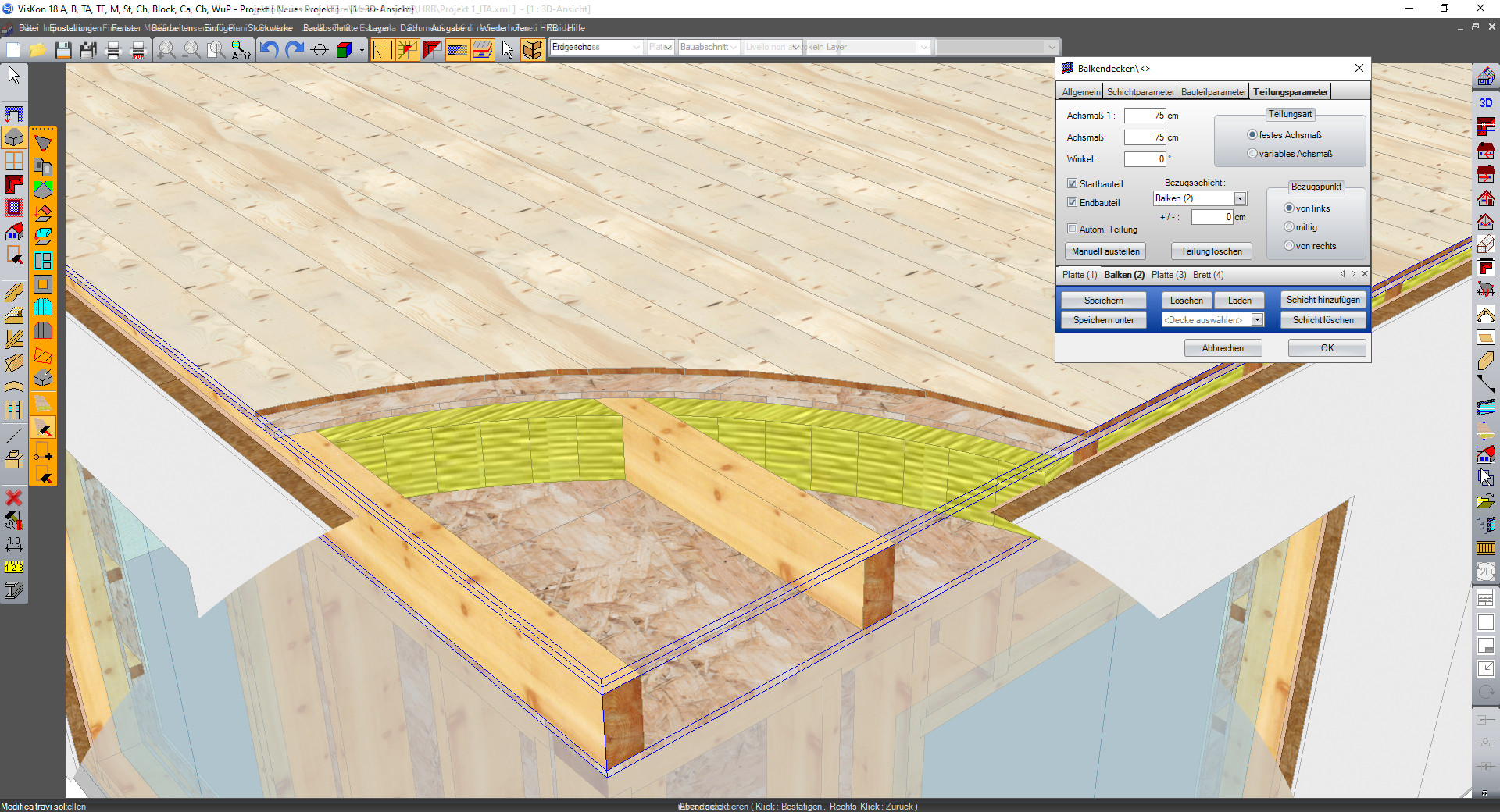

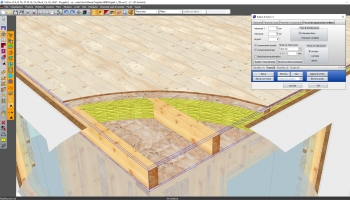

Eingabe verschiedener Wandschichten

Eingabe verschiedenster Wanddefinitionen mit Echtzeitvorschau im 3D. Erstellen von bis zu 10 Wandschichten als Ständer, Platten, Lattung, Schalung oder Blockbohlen.

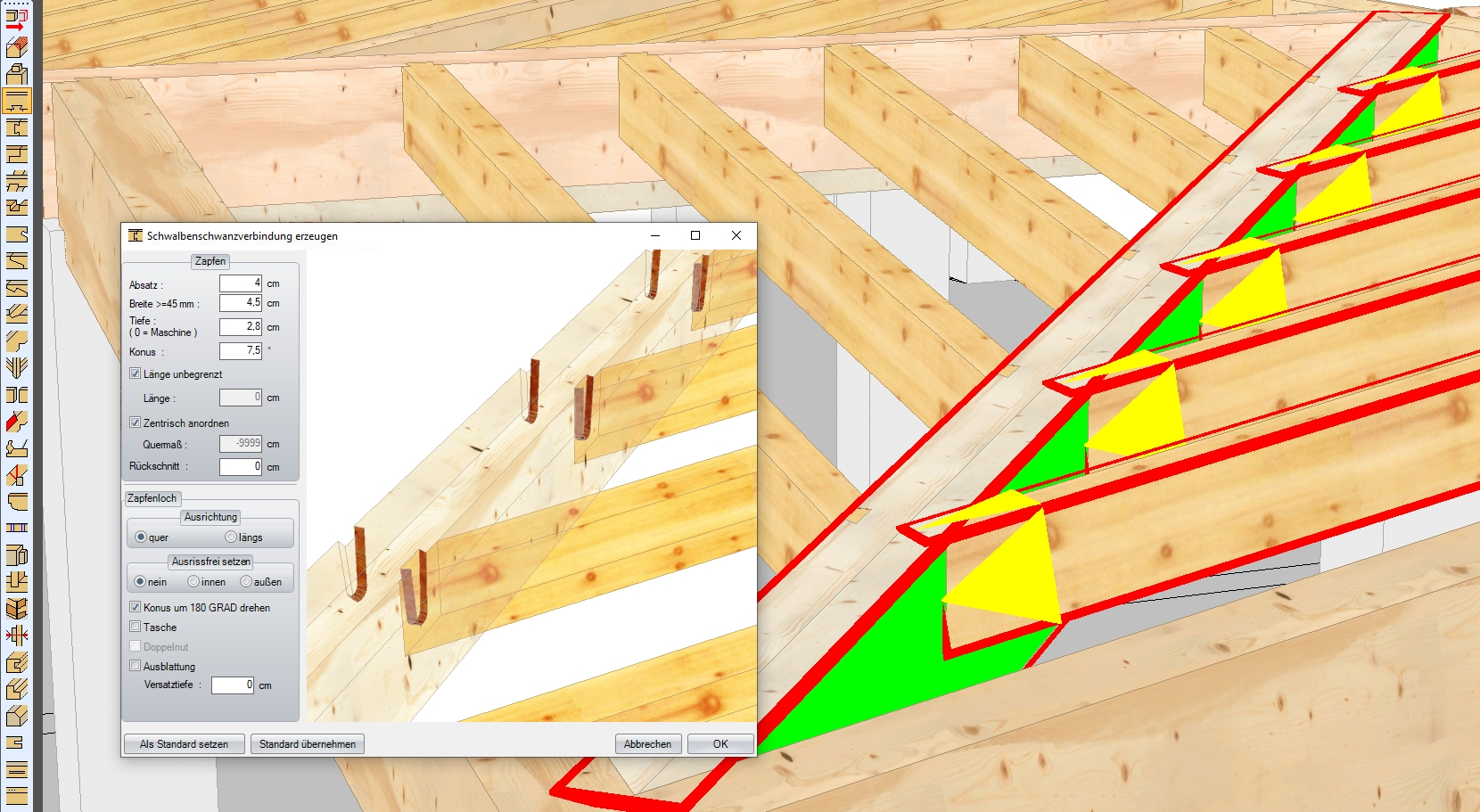

Schwalbenschwanz


Mit VisKon® können Sie Verbindungen beinahe jeder Art in Ihrem Blockbohlenprojekt erzeugen, so kann selbst der Innenwandanschluss mit einer Schwalbenschwanzverbindung konstruiert werden.

Fenster, Türen


In VisKon-HRB können Sie Fenster und Türen in 2D bzw. 3D und in Echtzeitvorschau frei eingeben. Das automatische Auswechseln der Ständer, sowie Erzeugen der Öffnungen ist ebenfalls möglich. Außerdem können die Blockbohlenparameter eingestellt werden.

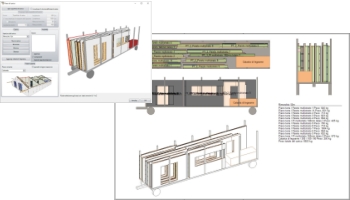

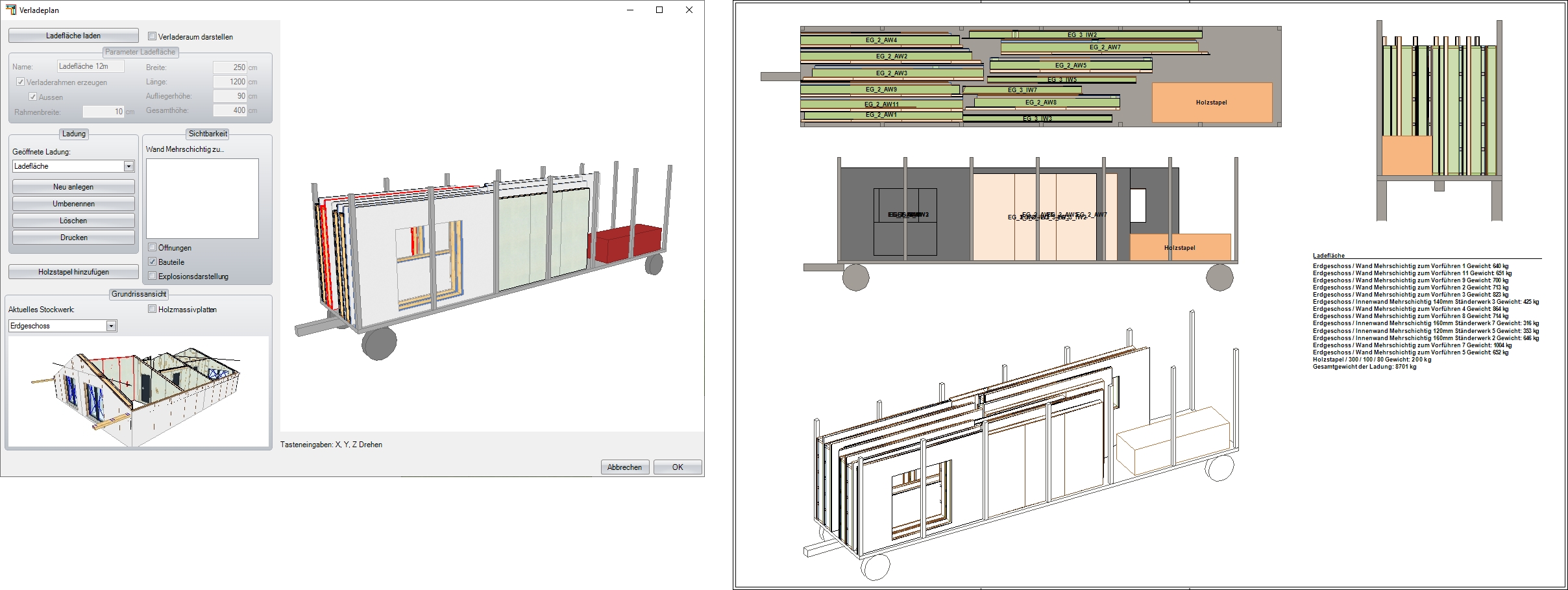

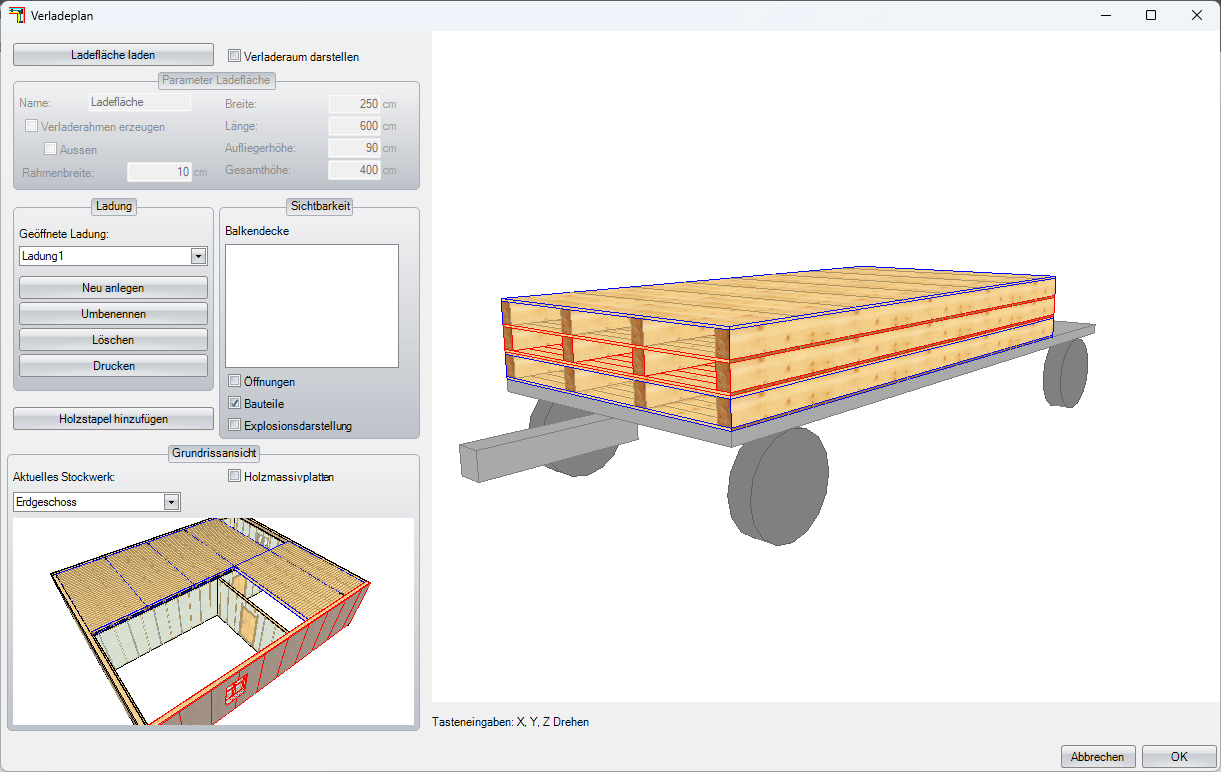

Maschinenübergabe

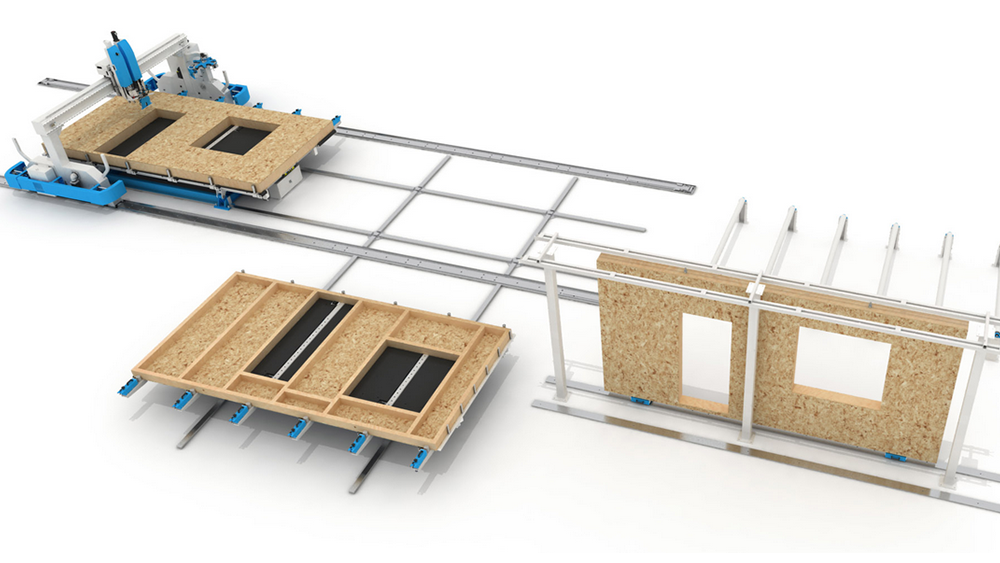

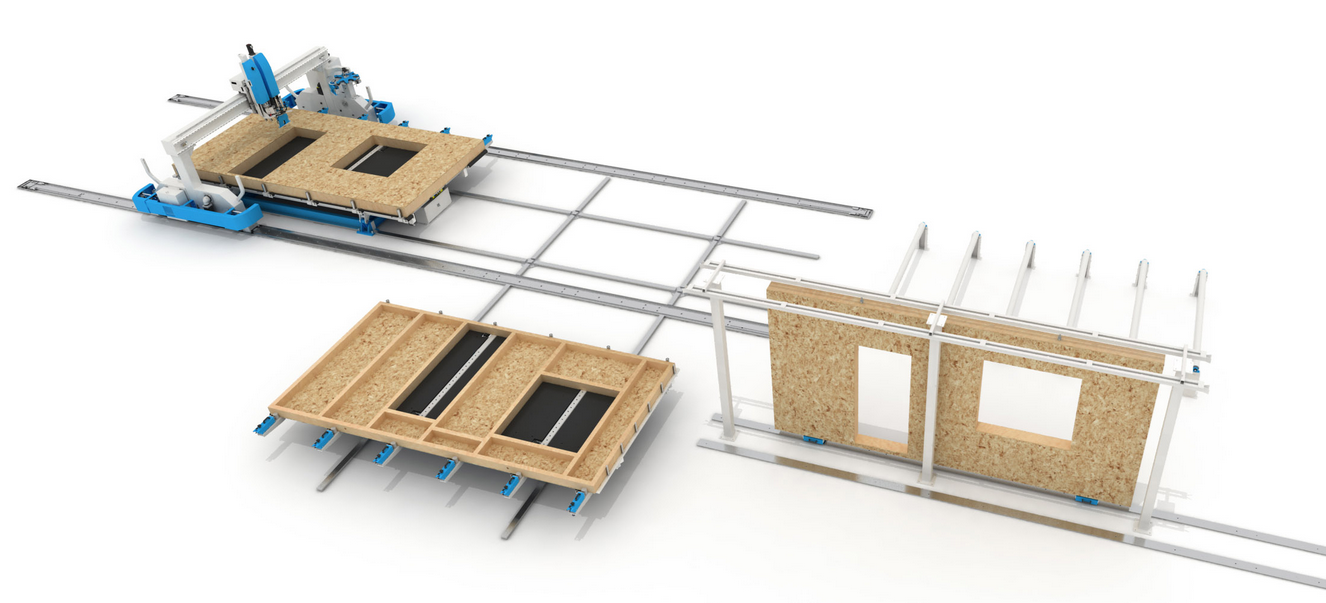

Automatisierte Ausgabe der Wände paketweise an die Abbundanlage möglich.

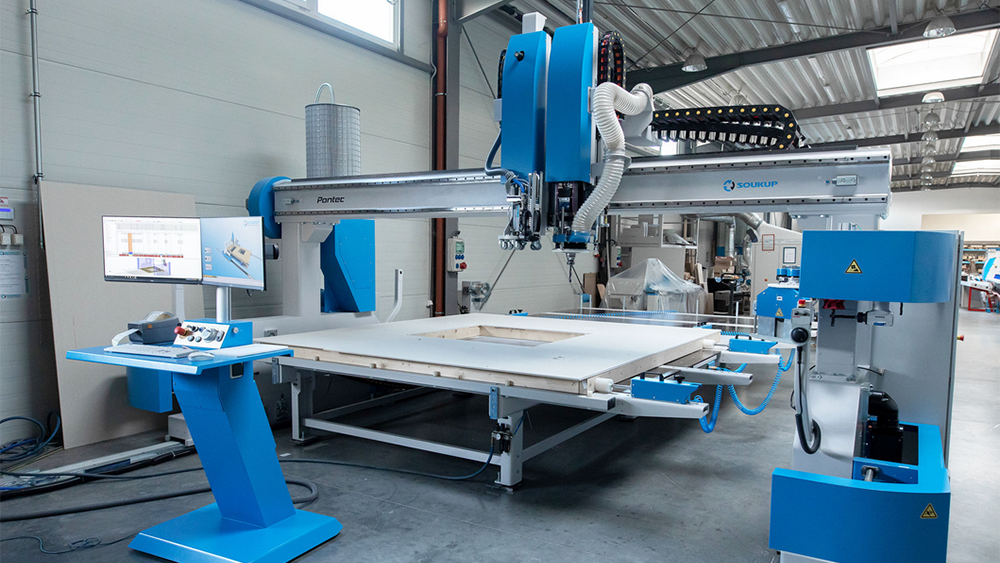

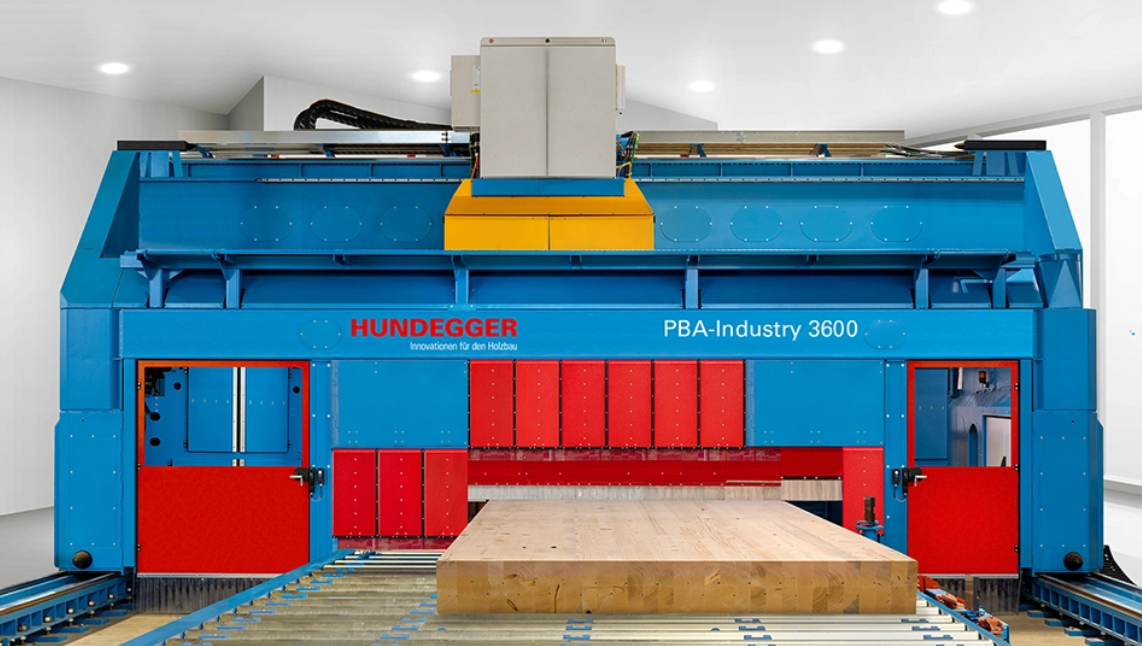

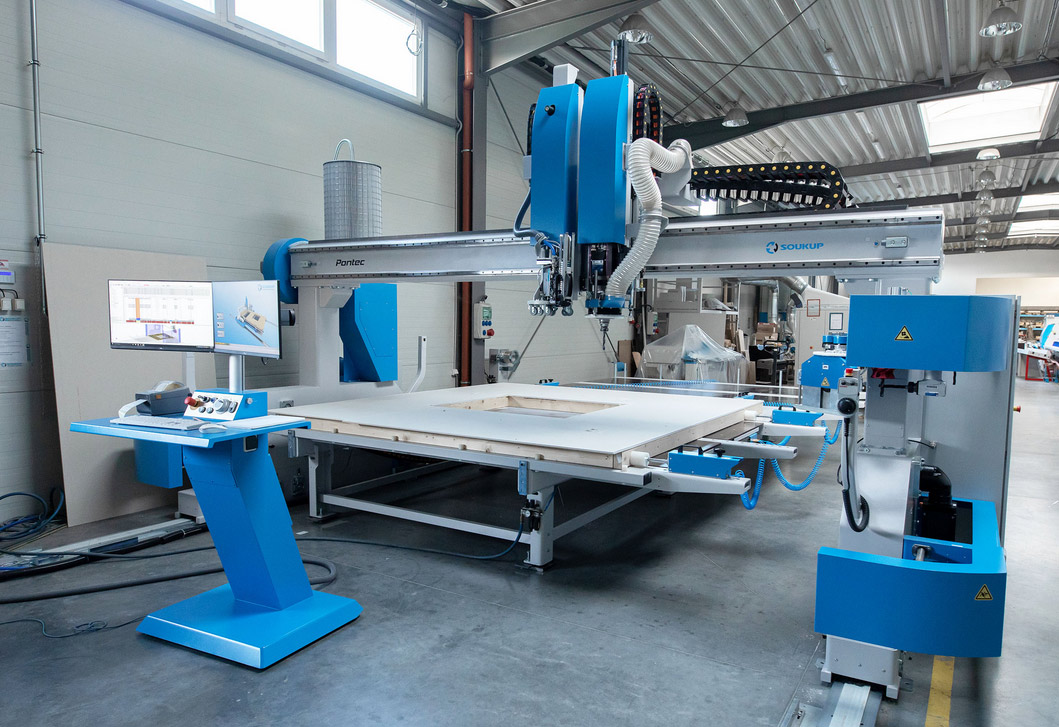

Erzeugen von Massiv-Wandschichten (z.B. Brettsperrholz) inkl. CNC-Maschineneinheiten und Nesting.

Sektor C - Maschine

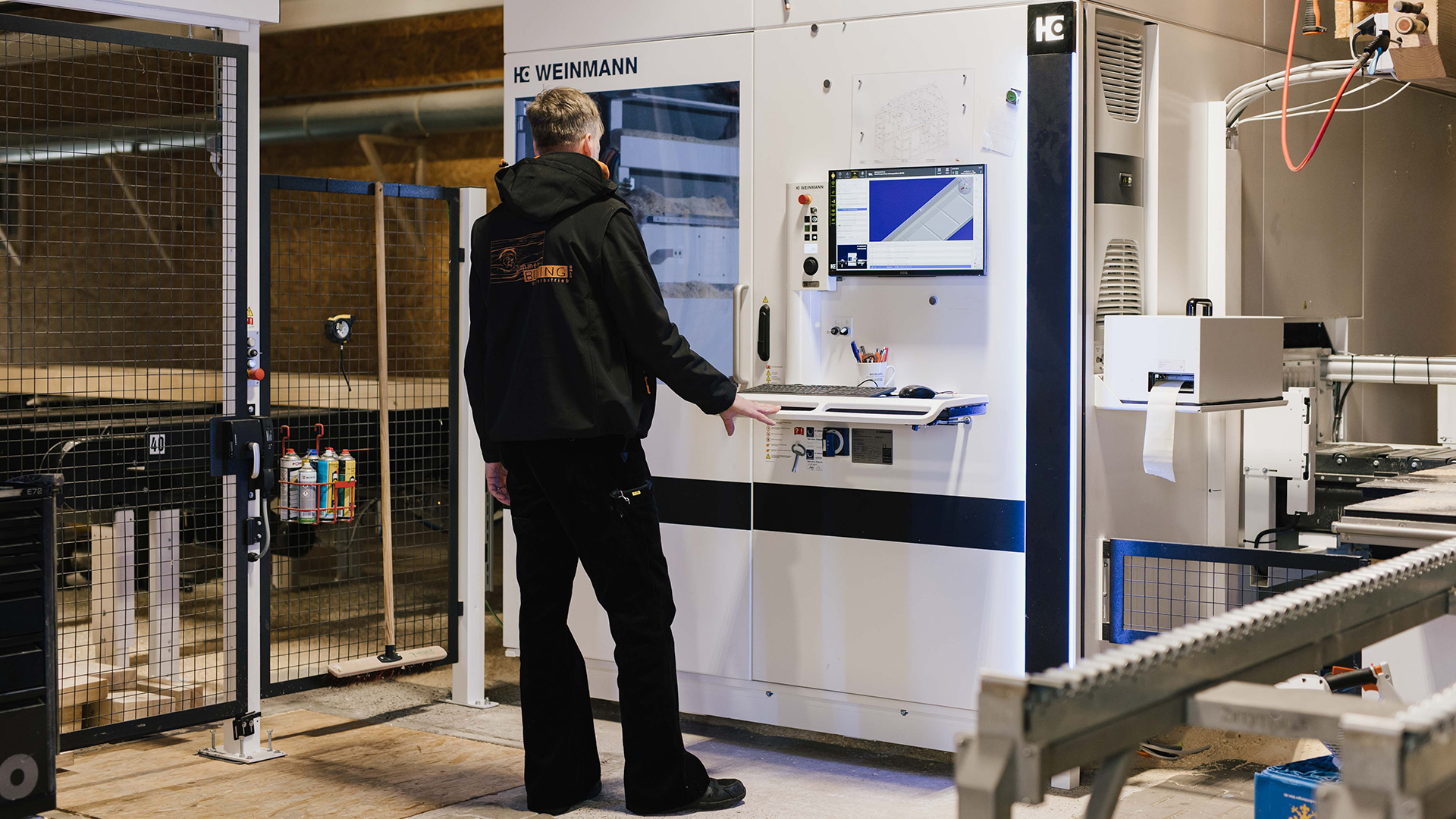

  • Perfektionierte Übergabe an Abbundmaschinen
  • CNC-Positionsnummerierung
  • Beschriftungen in 3D
  • Bauteil-Kollisionskontrolle

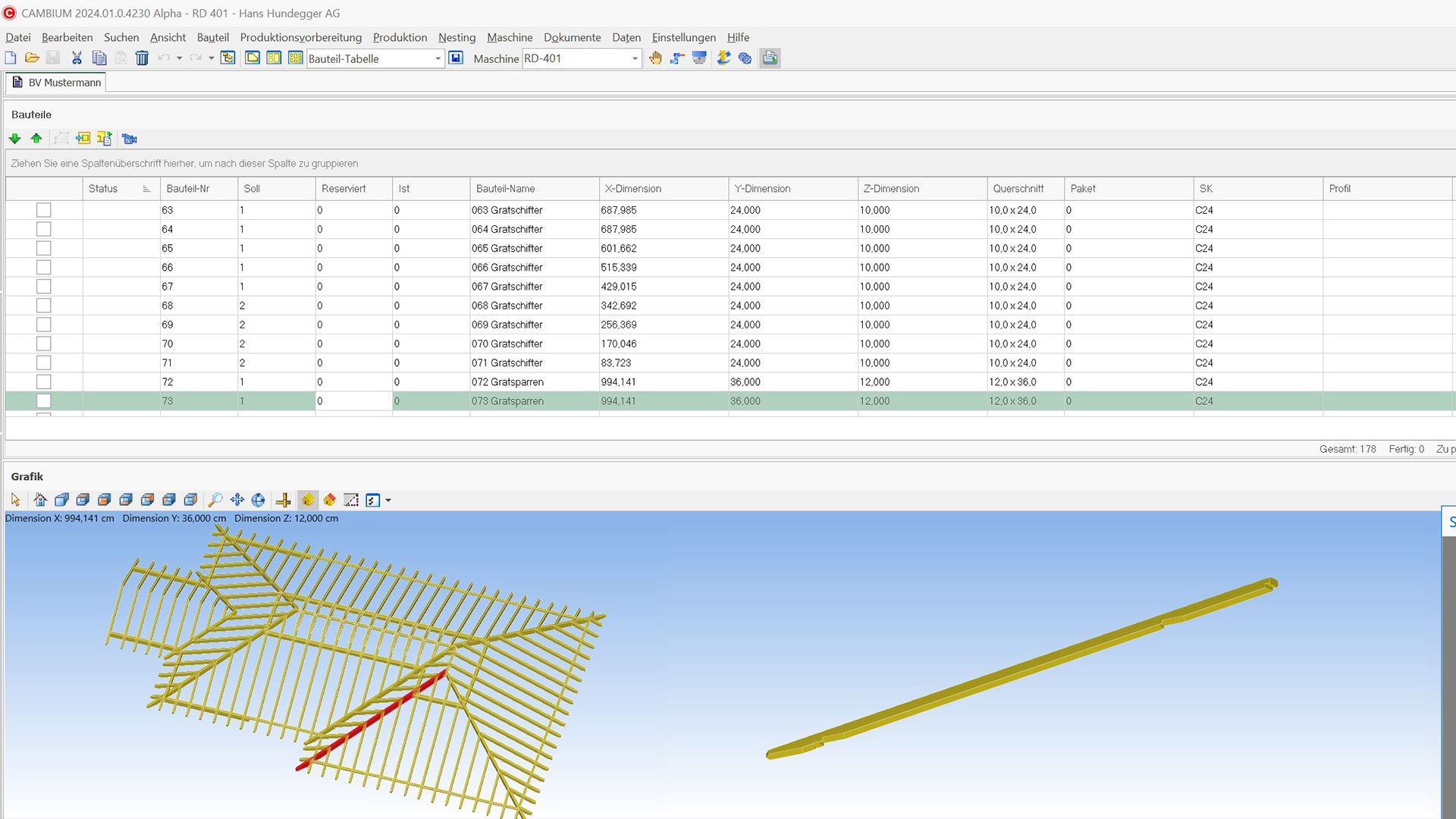

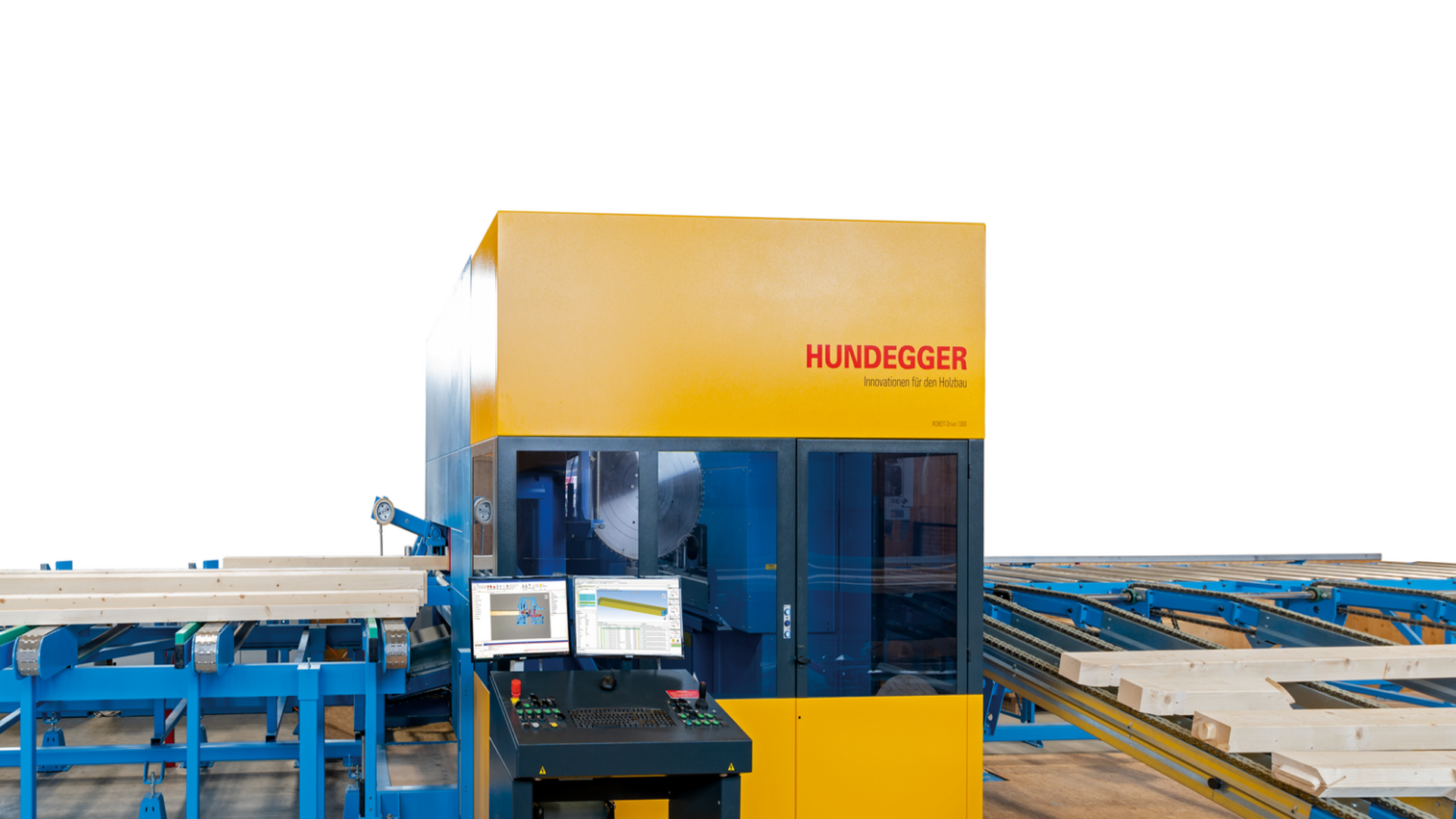

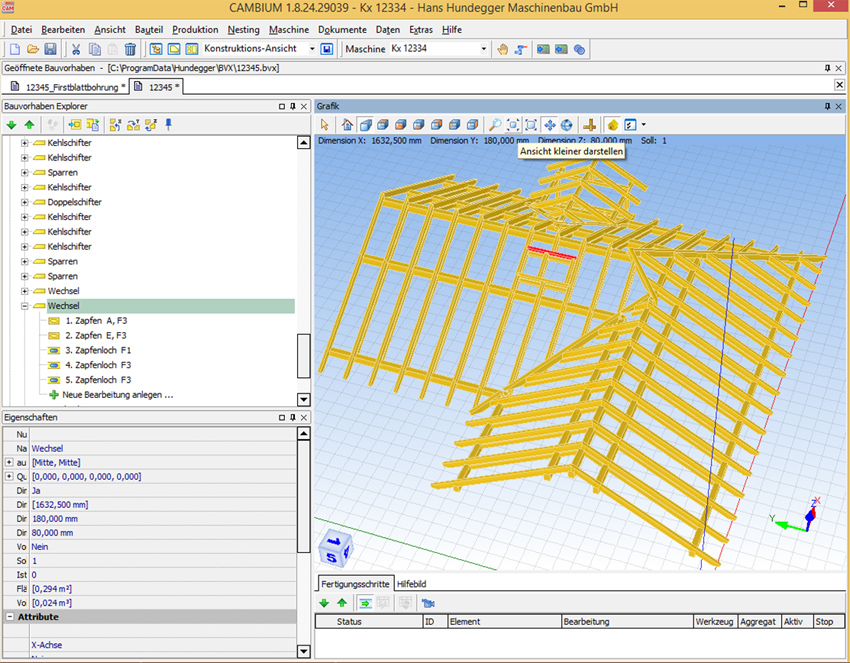

  • Cambium-Schnittstelle der Firma Hundegger

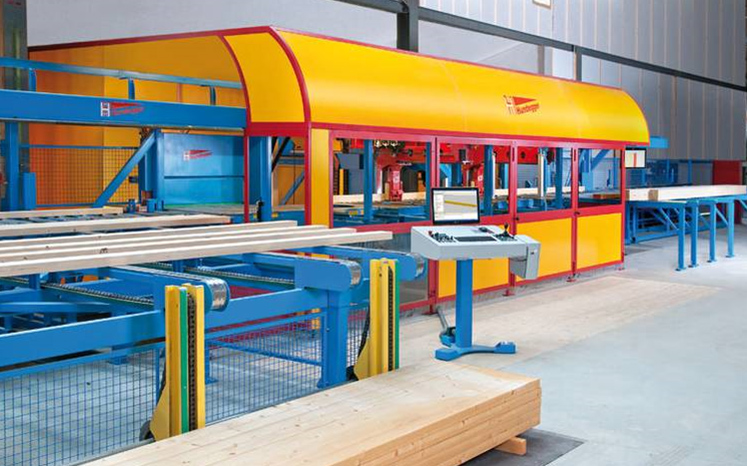

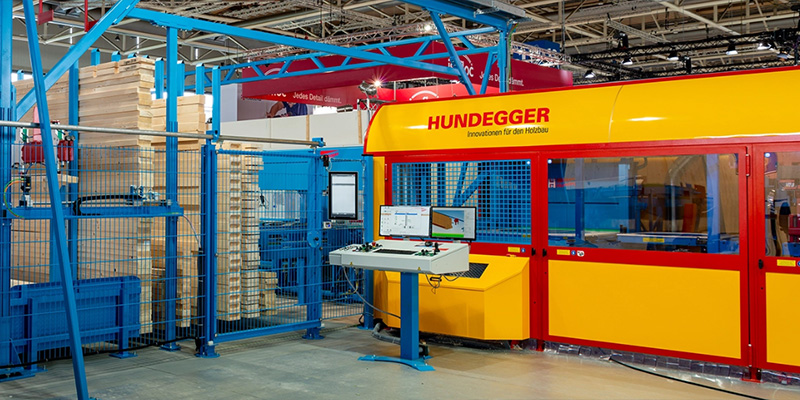

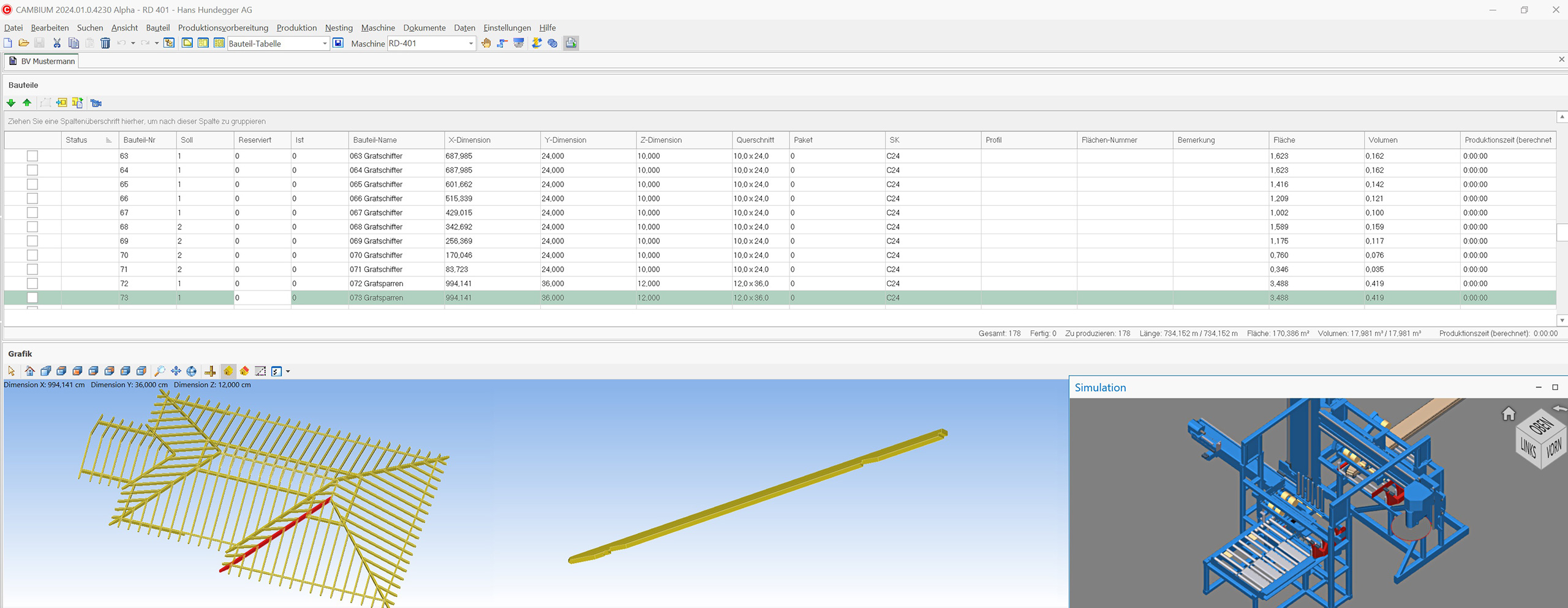

Perfektionierte Übergabe an Abbundmaschinen

Dachkonstruktionen, Blockbohlen, Ständerwerkkonstruktionen können in VisKon® beliebig kombiniert werden. Zu den Verkämmungen der Blockbohlen die automatisch erzeugt werden, können noch zusätzliche Verbindungen wie Hakenblatt, Zapfen, Bohrungen, Abgratungen usw. an allen Holzteilen erzeugt und anschließend an die Abbundmaschine übergeben werden. Die CNC-Verbindungen werden automatisch ins gewünschte Maschinenformat (z.B. BVN, BVX, BTL etc.) konvertiert. Durchgängigkeit vom Zeichnen bis hin zur Abbunddatei, durch standardisierte CNC-Bauteilbearbeitungstypen (Maschineneinheiten).

Beschriftungen in 3D

Freie perspektivische Darstellung des Baukörpers in 3D durch Eingabe des Blickwinkels und der Neigung. In den Perspektiven können nicht nur Bauteilnummern und Beschriftungen eingefügt werden, es können auch einzelne Bearbeitungsschritte ausgeführt werden. Die farbliche Unterscheidung nach Bauteilart ist ebenso selbstverständlich wie die automatische Erkennung der Bauteile nach Bauteilnamen.

Konverter

Weto-Konverter ist ein speziell für Windows entwickeltes Programm für das Konvertieren einer K1/K2 Datei (*.bvn), wie sie von unseren Abbund- und Holzrahmenbauprogrammen erzeugt wird, in eine maschinenspezifische Einzelstab-Datei (*.btl) oder Hundegger-P10/P8-Datei (*.bv). Aufbauend auf unsere Maschinenansteuerung können sie problemlos mit ihren Weto-Programmen die Abbundmaschine ansteuern. Hauptaugenmerk wurde auf Benutzerfreundlichkeit und einfache Bedienung gelegt.

Ansteuerbare Maschinen:

Hundegger, Schmidler, Hüllinghorst, Burmek und Maffel (alle Maschinen, die das Sema-Einzelstab-, ein Hundegger-, oder das Integra3000-Programm verwenden.

Voreinstellungen:

mit umfangreichen Voreinstellungen und Optimierung für ihre Maschine.

Statusbericht:

genaue Dokumentation des Konvertierungsergebnisses für ihre Maschine

Vorraussetzung:

WETO-Maschinenansteuerung
